PROIECTAREA SI EXECUTAREA CONSTRUCTIILOR IN CONDITII DIFICILE DE AMPLASAMENT

PROIECTAREA SI EXECUTAREA CONSTRUCTIILOR IN CONDITII DIFICILE DE AMPLASAMENT PROVENITE DIN MEDIUL CONSTRUIT

q       Identificarea conditiilor specifice de mediu construit ale amplasamentului;

    masuri privind retelele edilitare care se gasesc pe amplasament;

    masuri pentru asigurarea integritatii constructiilor existente in vecinatatea
amplasamentului;

Masuri privind retelele edilitare care se gasesc pe amplasament

q       Devierea retelelor

- Deviere temporara
(pe durata executiei)

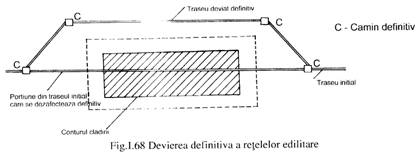

- Deviere definitiva

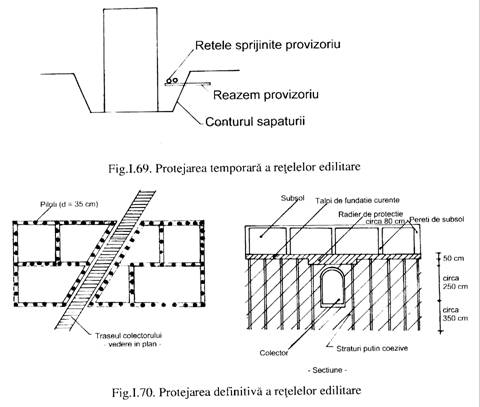

q       Protejarea retelelor

- Protejare temporara

- Protejare definitiva

q       Inglobarea retelelor existente in infrastructura cladirilor noi

q

Masuri pentru asigurarea integritatii constructiilor existente in vecinatatea amplasamentului

-     starea de eforturi si de deformatii in straturile de pamant pe care sunt fundate cladirile existente in vecinatatea amplasamentului se modifica;

-     unele operatii (sapaturi, epuismente, baterea pilotilor) pot antrena miscari ale straturilor de fundare ale constructiilor invecinate;

-     dupa executarea constructiei noi, in cazul 'plombelor', calcanele constructiilor existente devin inaccesibile din exterior (ridicarea gradului de asigurare la cutremur);

Sunt necesare:

    Expertizarea constructiilor existente in vecinatatea amplasamentului;

    Identificarea cauzelor care pot favoriza tasarile terenului sub constructiile existente in timpul lucrarilor de executie a infrastructurii;

    Evaluarea interactiunii, la nivelul terenului de fundare, intre constructia noua si cladirile invecinate;

    Proiectarea si executarea unor masuri rationale, din punct de vedere tehnic si economic, pentru evitarea/limitarea degradarilor posibile;

INFORMATII OBTINUTE DIN EXPERTIZAREA CONSTRUCTIILOR INVECINATE:

tasarile maxime fara avarii structurale si/sau la elementele nestructurale;

degradarile asteptate in cazul unor tasari mai mari decat cele admisibile;

degradarile provocate de agentii mecanici din procesul de executie (socuri, vibratii);

Prin expertizare se evidentiaza:

Caracteristicile miscarilor la care va fi supusa constructia existenta:

directia deplasarilor posibile (verticala, orizontala);

tipul deplasarilor (alternante, in acelasi sens);

viteza deplasarilor (miscari lente, miscari rapide);

Varsta si starea constructiilor existente;

Tipul terenului de fundare;

Tipul structurii;

Tipul fundatiilor;

CAUZELE SI TIPURILE DEGRADARILOR CLADIRILOR EXISTENTE PRODUSE IN TIMPUL LUCRARILOR DE EXECUTIE A CLADIRILOR NOI ADIACENTE

In cazul constructiilor 'plomba' tasarea terenului sub constructiile vecine se produce din:

- lucrarile de sapatura;

- lucrarile de evacuare a apelor;

- baterea pilotilor;

- executarea fundatiilor;

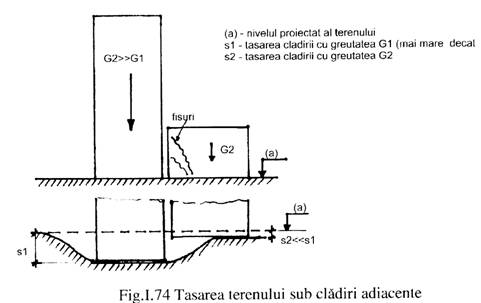

CAUZELE SI TIPURILE DEGRADARILOR CLADIRILOR INVECINATE PRODUSE DUPA EXECUTAREA CLADIRII NOI

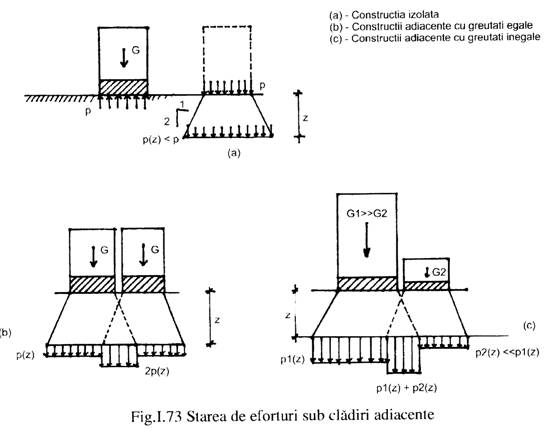

Constructia noua modifica starea de eforturi unitare din straturile de pamant pe care sunt fundate constructiile invecinate;

Avarii caracteristice: fisuri la 45^o;

tasari diferentiate;

inclinarea constructiei;

MASURI CONSTRUCTIVE LA PROIECTAREA SI EXECUTAREA FUNDATIILOR IN VECINATATEA CLADIRILOR EXISTENTE

evitarea/limitarea degradarii constructiilor existente;

mentinerea stabilitatii taluzelor;

Solutii constructive pentru evitarea/limitarea degradarilor constructiilor existente.

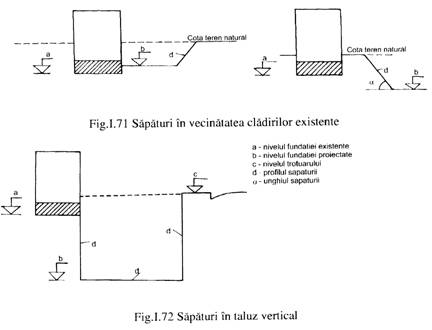

este necesara asigurarea stabilitatii taluzului vertical rezultat din sapatura;

pierderi de stabilitate:

din cauza neechilibrarii presiunii laterale;

prin umezire/spalare din cauza intemperiilor;

Solutii:

subzidirea cladirilor existente pana la nivelul fundatiilor cladirii noi;

executarea unor lucrari de sprijinire a taluzului vertical;

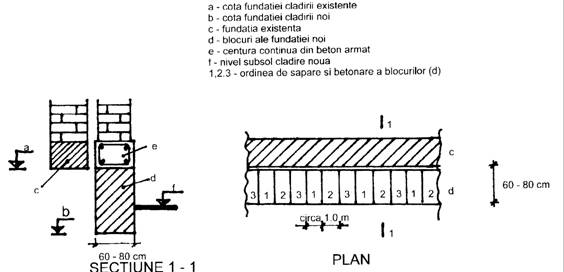

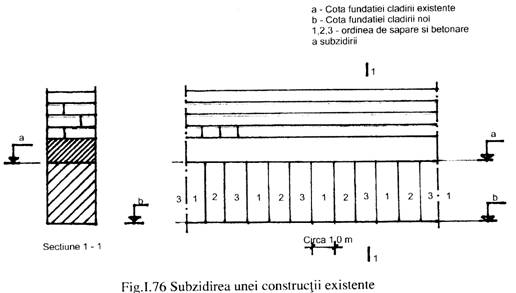

Subzidiri

(inlocuirea pamantului de fundare cu alt material, cu rezistenta superioara la compresiune)

Fundatii de greutate

(fundatia cladirii noi se proiecteaza pentru a prelua incarcarile verticale aduse de cladire cat si pentru a echilibra impingerea masivului de pamant de sub constructia existenta)

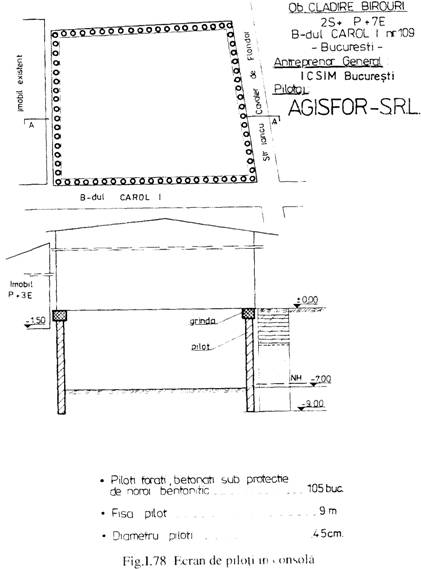

Ecrane de piloti

o       pentru preluarea unor diferente mai mari decat 5.0 m intre fundatiile existente si fundatiile cladirii noi;

o       in cazul in care este necesara asigurarea stabilitatii taluzului vertical pe un amplasament limitat (langa trotuar sau langa drum);

o       Pilotii ecranului pot fi izolati (dispusi la distante de circa 60 cm interax) sau intersectati, formand ecrane etanse (mai ales in conditiile in care se executa sapaturi sub nivelul panzei freatice);

o       Pentru diferente de cota de circa 5.0 - 7.0 m preluarea impingerii laterale poate fi realizata cu piloti cu diametrul de 40 - 60 cm care lucreaza in consola (cu o incastrare de circa 2.00 sub nivelul sapaturii);

q       Capetele superioare ale pilotilor se sprijina, provizoriu sau definitiv, in vederea reducerii momentelor incovoietoare si a deformatiilor pilotilor

o       pentru diferente de nivel mai mari;

o       cand constructiile invecinate aduc pe teren incarcari mari;

o       se evita sporirea diametrului pilotilor;

o       sprijinirea provizorie se realizeaza cand se executa sapatura 'deschisa':
(1 - 2 subsoluri) si se demonteaza dupa executarea planseului peste subsol care preia reactiunile de la capetele superioare ale pilotilor;

o       In cazul unor diferente mari de cota, sapatura se face in sistem 'inchis':

se executa pilotii;

se executa planseul cel mai apropiat de nivelul terenului;

se executa, sub acest planseu, sapatura pentru primul subsol;

se betoneaza urmatorul planseu;

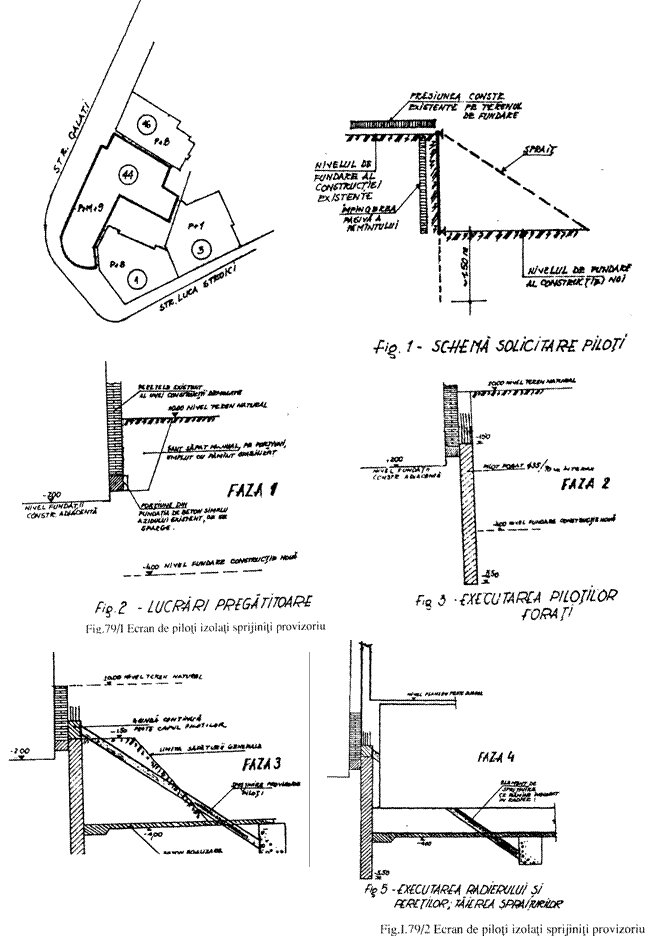

Ecrane de piloti izolati sprijiniti provizoriu

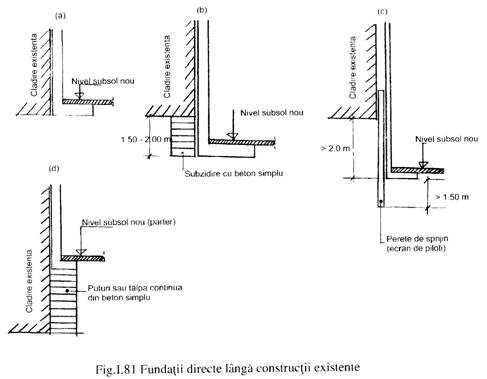

FUNDATII DIRECTE LANGA CLADIRI EXISTENTE

q      Cazul in care stalpii sau peretele constructiei noi se afla in imediata apropiere a cladirii existente:

o       este posibila numai daca nivelul fundatiilor cladirii noi coincide cu nivelul fundatiei existente;

o       daca nivelul fundatiilor noi rezulta mai sus decat nivelul fundatiilor existente, ele vor fi coborate, astfel incat cele doua cladiri vecine sa transmita incarcarile pe teren la acelasi nivel;

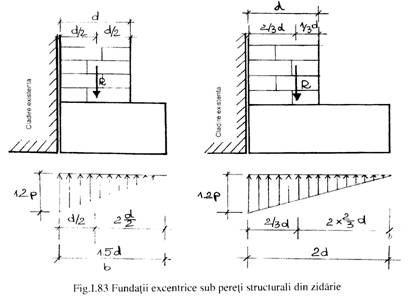

o       fundatiile stalpilor sau peretilor nu pot fi evazate astfel ca pe una din laturi rezulta talpi excentrice in raport cu stalpul sau cu peretele;

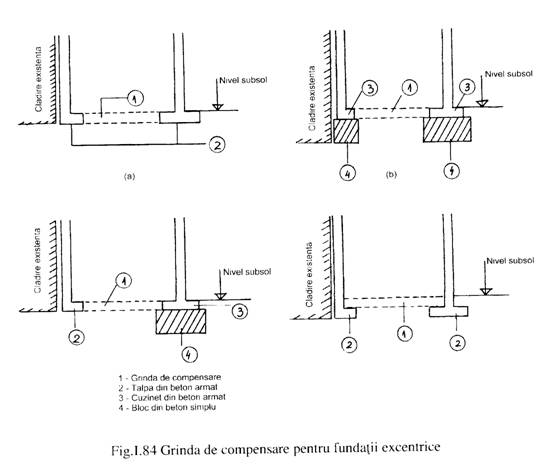

o       pentru marirea capacitatii unei fundatii excentrice se folosesc grinzi de compensare intre stalpul de rost si un stalp sau un perete invecinat, in planul in care actioneaza excentricitatea;

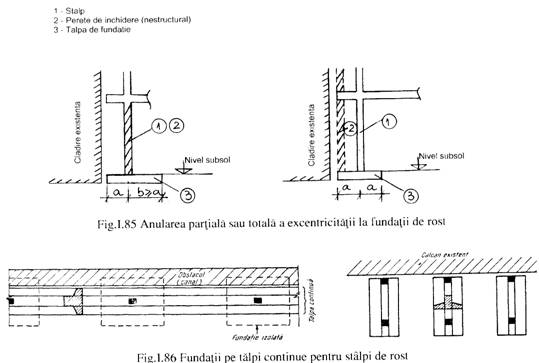

q       Imbunatatirea comportarii fundatiei se poate face prin retragerea stalpilor din imediata vecinatate a cladirii existente, anuland partial, sau chiar total, excentricitatea fundatiei si/sau necesitatea grinzilor de compensare;

q       In cazul in care stalpii sunt fundati pe talpi continue, efectul incarcarii aduse de stalpul de rost este echilibrat prin talpa de fundatie;

q       Cazul in care stalpii sau peretele constructiei noi sunt distantati fata de constructia existenta:

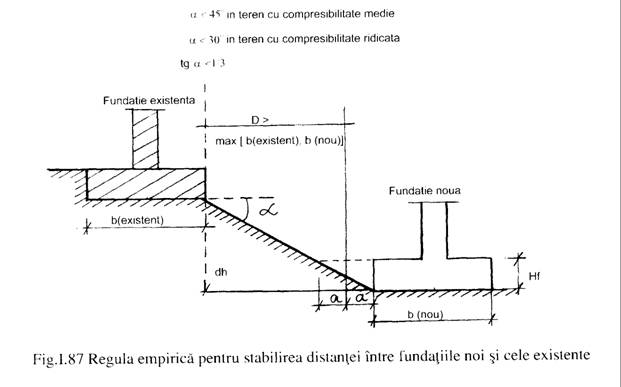

Reguli de dispunere in plan si in adancime:

distanta intre fundatiile noi si cele existente trebuie sa fie mai mare decat latimea celei

mai mari dintre acestea;

unghiul cu orizontala al dreptei care trece prin marginile fundatiilor trebuie sa fie de cel mult 45^o (compresibilitate mica si medie) si de 30^o (compresibilitate ridicata );

FUNDATII INDIRECTE LANGA CONSTRUCTII EXISTENTE

q       In cazul in care cladirea noua nu are o greutate foarte mare in raport cu cea existenta, se poate utiliza sistemul fundatiilor compensate cu piloti flotanti;

q       In felul acesta se limiteaza tasarile diferentiate intre cele doua cladiri adiacente (incarcarile se transmit in adancime), iar pilotii rezulta mai scurti decat in cazul in care ar fi dusi pana la stratul rigid;
