Diagrame de componente.

Diagramele de componente reprezinta un tip de diagrame utilizat in modelarea aspectelor fizice ale sistemelor orientate-obiect. O astfel de diagrama arata organizarea si dependentele din cadrul unui set de componente. Ele se pot folosi pentru modelarea viziunii asupra implementarii statice a unui sistem. Aceasta implica modelarea elementelor fizice care pot exista intr-un nod, cum ar fi programele executabile, biblioteci, tabele, fisiere si documente. Diagramele de componente sunt diagramele claselor esentiale care se orienteaza pe componentele

unui sistem. Diagrama de componente contine:

Componente

Interfete

Relatii de dependenta, generalizare, asociere si realizare.

De asemenea mai pot contine note, constrangeri si elemente de grupare (pachete).

Atunci cand se modeleaza vederea statica a implementarii unui sistem, se folosesc diagramele de componente intr-unul din urmatoarele moduri:

Pentru modelarea codului sursa;

Pentru modelarea produselor executabile;

Pentru modelarea bazelor de date fizice;

Pentru a modela sisteme adaptabile.

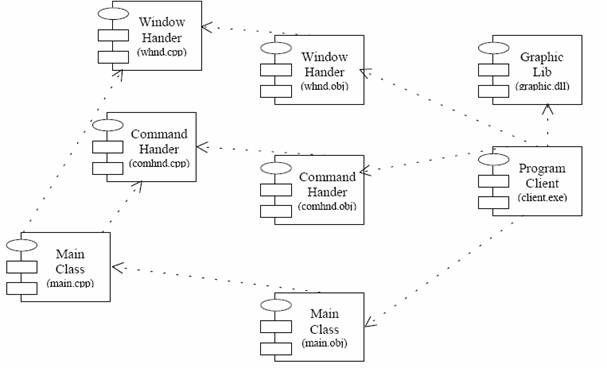

Model de diagram de componente
