CONFIGURARE modem GPRS

CONFIGURARE modem GPRS

Modemul GPRS -radio tip QED 382 este montat in cutia metalica in care este montata si acumulatorul 12V /70A .

Configurarea Modemului se efectueaza utilizand aplicatia "Configurare GPRS "si modemul radio instalate pe LAP TOP.

Configurarea modemului GPRS

Este permisa numai daca "SWITCH-ul 2" aflat pe placa modemului este

trecut in starea ON si cartele GSM este montata in modem ( vezi figura 1 ).

Configurarea modemului presupune urmatoarele etape :

A ) montarea cartelei GSM in interiorul modemului astfel :

- se intrerupe alimentarea (de la iesirea modulului incarcator sau de la siguranta placii - figura 1 );

- se introduce cartela prin fanta    prevazuta in carcasa modemului ;

- se realimenteaza placa , moment in care LED-ul verde este aprins ;

- LED-ul rosu isi modifica intensitatea    rapid timp de aproximativ 15 secunde , dupa care isi modifica intensitatea la intervalle mai mari ; in acest moment modemul este conectat in reteaua VODAFONE . Daca nu se petrece acest lucru se verifica modul cum a fost montata cartele .

ATENTIE !!!

Nu se monteaza si nu se demonteaza cartela GSM cu modemul GPRS sub tensiune pentru ca se poate distruge .

B ) trecerea SWITCH-ului 2 in pozitia ON ( vezi figura 1 )

Figura 1

C ) masurarea semnalului GSM pentru reteaua VODAFONE si orientarea antenei pe semnal maxim

- se porneste aplicatia "CONFIGURARE GPRS "

- se transmite comanda  at+csq si in fereastra apare un numar corespunzator semnalului GSM - Vodafone in dB ; se modifica pozitia antenei si se repeta comanda pana se obtine semnalul maxim .( vezi figura 2 ) .Se noteaza valoarea maxima obtinuta in tabelul corespunzator fiecarei locatii . Daca semnalul este sub 12 atunci trebuie instalata o antena cu castig mai mare .

D ) Configurarea modemului pentru o locatie

- se configureaza portul corespunzator punctului de masura respectiv (conform tabelului 9010 . 9110 ) ; acasta este singura instructiune care difera de la o locatie la alta . ( Este foarte important sa se respecte numerele porturilor conform tabel deoarece astfel sunt configurate la TRANSGAZ Medias ; nu este permisa alocarea aceluiasi port pentru doua locatii ) .

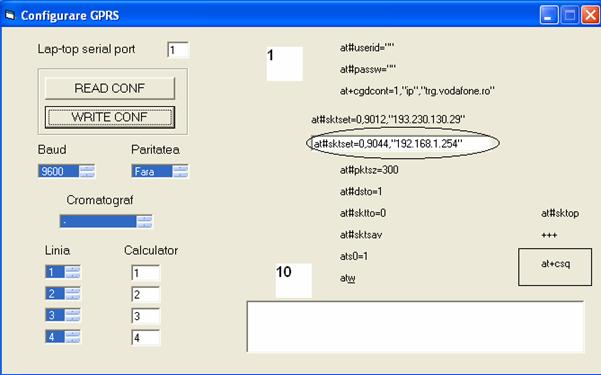

- se transmit toate cele 10 ( zece ) instructiuni in ordinea din figura 2 ; dupa fiecare instructiune in fereastra apare instructiunea urmata de mesajul OK . In acest moment modemul GPRS este configurat .

E ) Verificarea conectarii la aplicatia TRANSGAZ Medias in modul manual

- se transmite comanda at#sktop ; se asteapta citeva zeci de secunde pana apare mesajul CONECT . Daca conexiunea nu se realizeaza apare mesajul NO CARRY . Se repeta comanda . Daca dupa mai multe incercari nu se reuseste conectarea se retransmit comenzile 1 . 10 ; Se repeta comanda at#sktop .

F ) Deconectarea modemului in cazul in care s-a realizat conexiunea manuala ( a aparut mesajul CONECT )

- se transmite comanda +++ ( vezi figura 2 ) si se obtine mesajul OK

G ) Trecerea modemului GPRS in modul de conectare automata

- se trece SWITCH-ul 1 din pozitia ON in pozitia OFF ; in acest moment modemul GPRS se conecteaza la aplicatia TRANSGAZ Medias si datele de la punctul de masura respectiv sunt disponibile la Transgaz Medias .
