Retele locale

O retea este un grup de calculatoare si alte echipamente, conectate intre ele prin cabluri, astfel incat fiecare echipament poate interactiona cu oricare altul.

Calculatoarele se conecteaza intre ele in retele pentru a putea folosi in comun resurse din cele mai diferite (fisiere, instalari de software, periferice etc.). Server-ul este calculatorul central, ale carui resurse sunt folosite in comun de utilizatorii retelei. In acest caz, calculatorul cu sistem de operare Windows 2000 Server este server. Clientul este calculatorul care se conecteaza la server si foloseste resursele acestuia. Dupa dimensiuni si asezare, retelele se impart in:

retele locale (Local Area Network, LAN), sunt retele ale caror componente se gasesc aproape unele fata de altele, de exemplu in aceeasi sala sau in sali vecine,

retele mari (Wide Area Network, WAN), sunt retele ale caror componente se afla la distanta unele fata de altele, de exemplu in cladiri diferite sau in localitati diferite.

Caracteristicile retelelor:

topologia, descrie modul de organizare si interconectare a componentelor si echipamentelor de comunicatie din cadrul retelei,

arhitectura, descrie categoriile de echipamente si protocoale de comunicatii utilizate in cadrul retelei.

Topologia retelelor

In functie de tipul componentelor si cablurilor utilizate si de dispunerea calculatoarelor, retelele pot fi:

de tip magistrala sau "bus" (Fig. 1.3),

de tip stea (Fig. 1.4),

plasa, inel ("ring"), mixte.

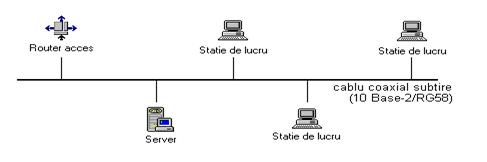

Fig.1.3

 Topologia LAN de tip stea are urmatoarele caracteristici:

fiecare echipament de retea dispune de un mediu de acces propriu, realizat prin intermediul unui traseu de cablu UTP ;

pentru gestionarea accesului este prevazut un concentrator LAN ("hub" sau "switch") care sa centralizeze toate conexiunile UTP ale echipamentelor din retea.

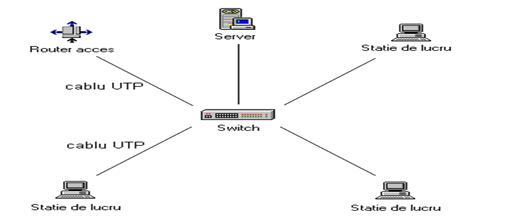

Fig. 1.4

Arhitectura retelelor

Indiferent de topologia utilizata, arhitectura standard a unei retele Ethernet este urmatoarea:

Server-e

statii de lucru (clienti),

echipamente de comunicatie LAN (hub/switch) sau WAN (router)

 Server-ul este un calculator din retea care gestioneaza resursele retelei (de exemplu, stocheaza date pentru orice utilizator din retea, gestioneaza imprimantele din retea, gestioneaza traficul etc.), respectiv are instalate aplicatii pe care membrii retelei le pot utiliza.

Clientul este un calculator care este legat la un server in scopul efectuarii unor operatii si depinde de acesta cu utilizarea de fisiere si programe, pentru acces la Internet, pentru lansare de aplicatii de calcul mari consumatoare de resurse etc.

 Ethernet este o ahitectura de retea locala dezvoltata de firma Xerox in 1976, in colaborare cu DEC si Intel. Utilizeaza o topologie de tip magistrala sau stea si suporta rate de transfer de pana la 10MBps. O versiune mai noua de Ethernet, 100Base-T sau "Fast Ethernet" (Ethernet rapid) transfera date cu pana la 100MBps. Acest tip de retele utilizeaza cabluri cu perechi rasucite. Fiecare placa de retea se conecteaza printr-un cablu ("patch cord") la echipamentul central (hub, switch), rezultind astfel o topologie tip stea. Cand se doreste conectarea sau deconectarea fizica a unui calculator din retea, se inchid toate programele active ale utilizatorului, se inchide sistemul de operare, se scoate calculatorul din priza de alimentare electrica, se scoate sau se introduce cablul de retea, se conecteaza calculatorul din nou la priza de alimentare si se porneste prin apasarea butonului Power.

Intrebari pentru evaluarea cunostintelor

Care sunt componentele calculatorului ?

Precizati care sunt unitatile de masura a informatiei

Identificati pe tastatura tastele si precizati rolul lor.

Care din urmatoarele dispozitive sunt considerate dispozitive periferice de intrare? a) tastatura

b) mouse-ul

c) scanner-ul

d) toate cele de mai sus

Care din urmatoarele dispozitive sunt considerate dispozitive periferice de iesire ? a) mouse-ul

b) monitorul

c) tastatura

d) imprimanta

Precizati care sunt componentele microprocesoarelor si rolul acestora.

Ce reprezinta reteaua si ce tipuri de retele cunoasteti ?
