1. Introducere

In continuare sunt prezentate urmatoarele comenzi:

- ipconfig;

- ping;

- tracert;

- netstat;

2. Comanda ipconfig

Se intra in modul comanda prompter (command prompt) prin click pe butonul Start, selectarea optiunii Run apoi tastarea comenzii cmd si Enter sau click pe butonul OK.

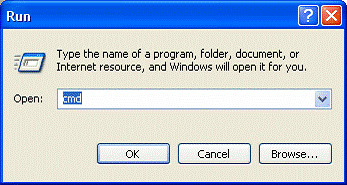

Fig. 1. Fereastra Run

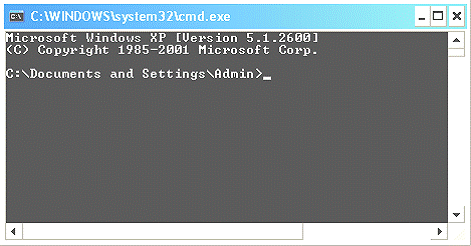

Fig. 2. Modul comanda prompter

Permite obtinerea de informatii despre configuratia TCP/IP a retelei.

Sintaxa :

ipconfig [/all] [/renew [Adapter]] [/release [Adapter]] [/flushdns] [/displaydns] [/registerdns] [/showclassid Adapter] [/setclassid Adapter [ClassID]]

Folosind comanda sub forma ipconfig se afiseaza informatii de baza despre configuratia TCP/IP (adresa IP, masca de subretea si gateway-ul), pentru toate placile de retea.

/all, afisarea informatiilor complete despre configuratia TCP/IP, pentru toate placile de retea, suplimentar fata de variana precedenta afiseaza setarile DNS (Domain Name System) si WINGS (Windows Internet Naming Service).

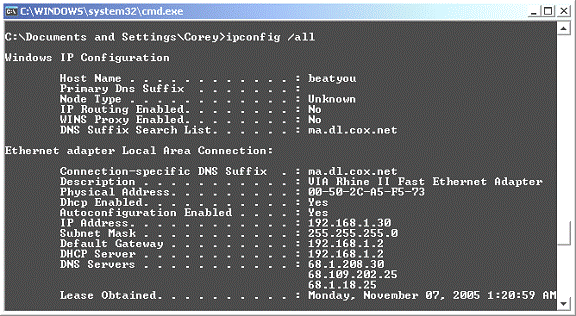

Fig. 3. Informatii complete despre configuratia TCP/IP

/release [Adapter], dezactivarea tuturor conexiunilor TCP/IP sau a unei conexiunii specificate (prin Adapter), pentru placile de retea configurate sa obtina adrese IP automat;

Fig. 4. Dezactivarea conexiune TCP/IP

/renew [Adapter], reactivarea tuturor conexiunilor TCP/IP sau a unei conexiunii specificate (prin Adapter), pentru placile de retea configurate sa obtina adrese IP automat;

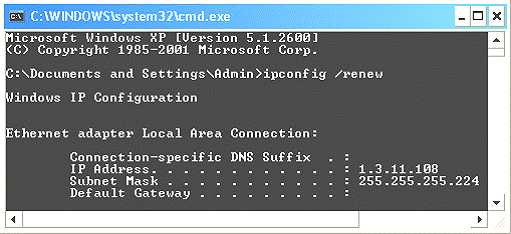

Fig. 5. Rezultatul comenzii

Optiunile /release si /renew functioneaza numai in cazul utilizarii protocolului pentru alocarea dinamica de adrese IP, DHCP-Dynamic Host Configuration Protocol.

afisarea sintaxei complete a comenzii.

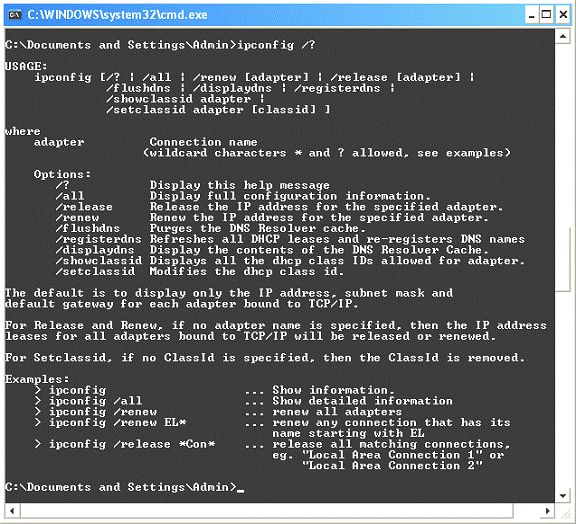

Fig. 6. Sintaxa comenzii ipconfig

3. Comanda ping

Programul prin care se implementeaza aceasta comanda a fost creat de Mike Muuss in decembrie 1983, denumirea provine de la sunetul pulsurilor emise de sonarul unui submarin care se reflecta cand intalnesc tinta.

Se utilizeaza pentru testarea unei conexiuni la Internet, prin transmiterea de mesaje ICMP (Internet Control Message Protocol) "echo request", in traducere solicitare de raspuns, sub forma de pachete de date spre o anumita gazda (TargetName), apoi se asteapta raspunsurile ICMP "echo response", de la gazda destinatie si se estimeaza durata si rata de pierdere a pachetelor.

Sintaxa

ping [-t] [-a] [-n Count] [-l Size] [-f] [-i TTL] [-v TOS] [-r Count] [-s Count] [] [-w Timeout] [TargetName]

Testarea unei conexiuni (fig. 7) se realizeaza folosind forma

ping [TargetName]

unde TargetName este destinatia si poate fi o adesa IP sau o adresa web.

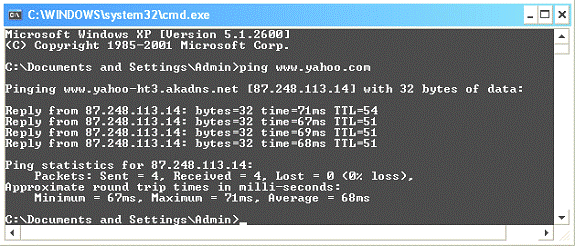

Fig. 7. Ping spre www.yahoo.com

Parametrii -t, pentru transmiteea de mesaje in continuu, pana se foloseste combinatia de taste CTRL+C;

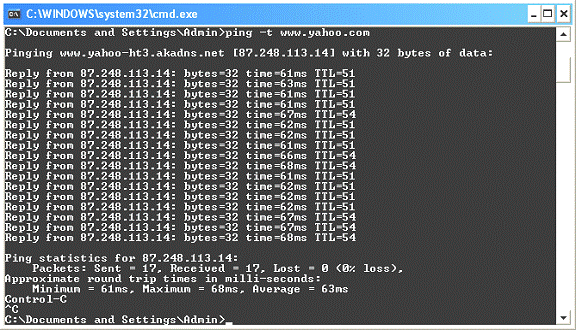

Fig. 8. Ping spre www.yahoo.com folosind optiunea -t

-a, daca TargetName este o adresa IP si se doreste afisarea numelui corespunzator;

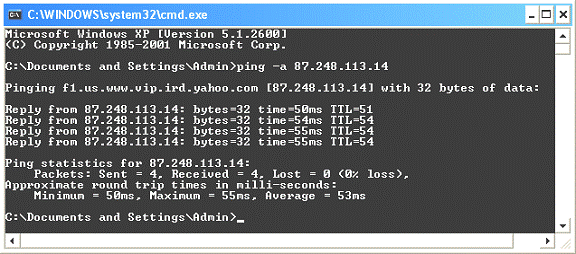

Fig. 9. Ping spre adresa IP 87.248.113.14 folosind optiunea -a

-n Count, pentru a se transmite un anumit numar de pachete (standard numarul este 4);

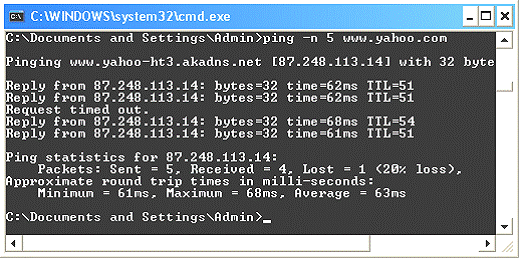

Fig. 10. Ping spre www.yahoo.com folosind optiunea -n Count

pentru afisarea sintaxei

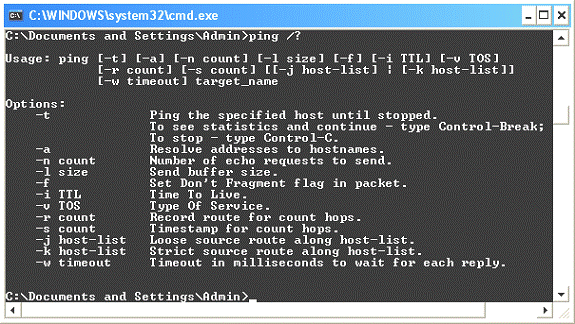

Fig. 11. Sintaxa comenzii ping

4. Comanda tracert

Denumirea provine de la trace route, in traducere traseaza ruta.

Permite testarea unei conexiuni Internet prin prin transmiterea de mesaje ICMP (Internet Control Message Protocol) "echo request" (ca si in cazul comenzii anterioare) si afisarea listei de noduri prin care trec.

Sintaxa

tracert [-d] [-h MaximumHops] [-j HostList] [-w Timeout] [TargetName]

Afisarea unei rute (fig. 12) se realizeaza folosind forma

tracert [target_name]

unde target_name este destinatia si poate fi o adesa IP sau o adesa web.

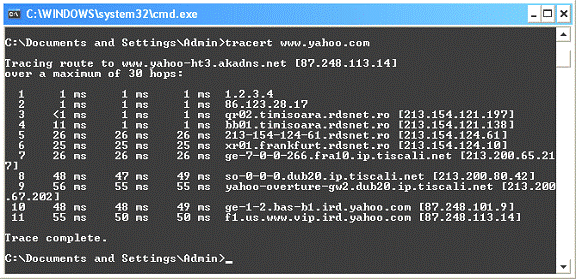

Fig. 12. Ruta spre adresa www.yahoo.com cu numele nodurilor

Parametrii

-d, pentru a nu afisa numele nodurilor si o viteza sporita;

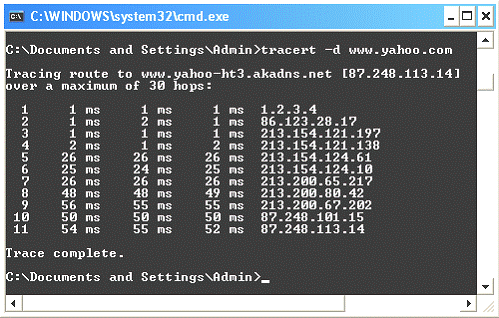

Fig. 13. Ruta spre adresa www.yahoo.com fara numele nodurilor

-h MaximumHops, se precizeaza numarul de noduri dorit (MaximumHops), valoarea standard este 30;

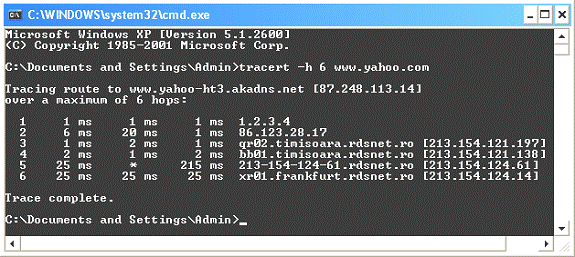

Fig. 14. Primele 6 noduri ale rutei spre adresa www.yahoo.com

-j HostList, pentru specificarea unei liste de gazde, in acest caz mesajele "echo request" vor utiliza optiunea LSRR-Loose Source Route, din headerul IP, care permite precizarea a maxim 9 gazde;

-w Timeout, se precizeaza in ms timpul pentru asteptarea mesajului de raspuns (echo replay) de tip ICMP corespunzator unui mesaj cerere de raspuns (echo request). Daca nu este primit se afiseaza un asterix. Valoarea standard este de 4s;

pentru afisarea sintaxei sau tracert fara nici un parametru.

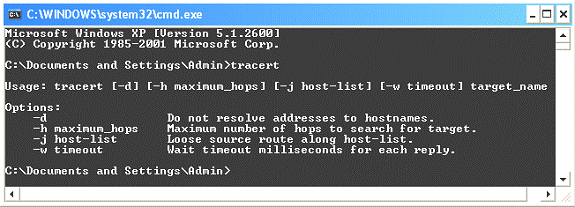

Fig. 15. Sintaxa comenzii tracert

5. Comanda netstat

Afiseaza informatii despre starea retelei: conexiunile TCP active, statiststici Ethernet, tabelul de rutare IP, statistici Ipv4 (pentru protocoalele IP, ICMP, TCP, si UDP) si Ipv6 (pentru protocoalele IP, ICMP, TCP, si UDP). Folosita fara parametrii afiseaza conexiunile TCP active.

Sintaxa

netstat [-a] [-e] [-n] [-o] [-p Protocol] [-r] [-s] [Interval]

Parametrii

-a, afiseaza conexiunile TCP active si porturile TCP, UDP folosite;

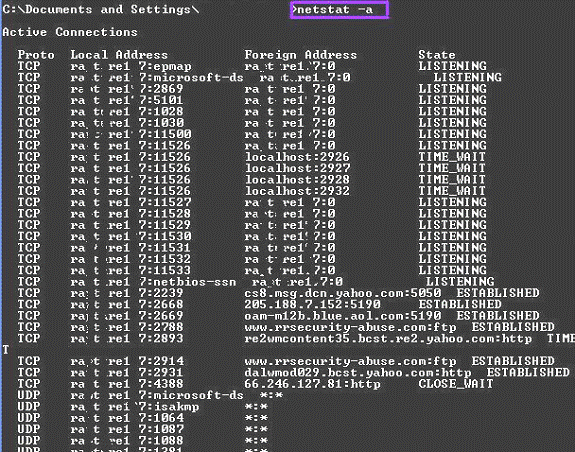

Fig. 16. Conexiuni netstat -a

-e, statistici Ethernet (numarul de biti si pachetele trimise si receptionate), se poate combina cu -s;

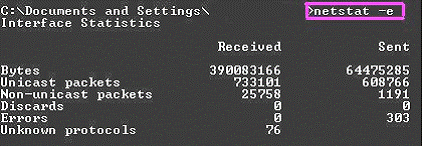

Fig. 17. Conexiuni netstat -e

-n, afiseaza conexiunile TCP active, pentru adrese si numerele porturilor nu se afiseaza numele;

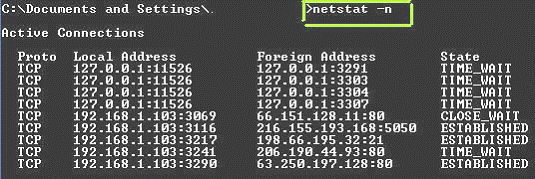

Fig. 18. Conexiuni netstat -n

-o, afiseaza conexiunile TCP active impreuna cu identificatorii PID, se poate combina cu -a, -n si -p;

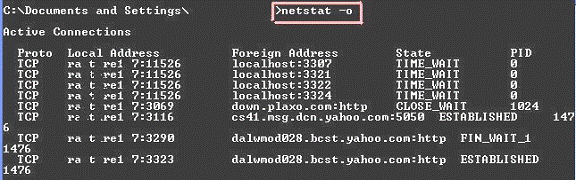

Fig. 19. Conexiuni netstat -o

-p Protocol, afiseaza conexiunile pentru protocolul specificat prin Protocol (TCP, UDP sau TCPv6, UDPv6), daca se foloseste impreuna cu -s se afiseaza statistici dupa protocol, iar Protocol poate fi TCP, UDP, ICMP, IP, TCPv6, UDPv6, ICMPv6 sau IPv6;

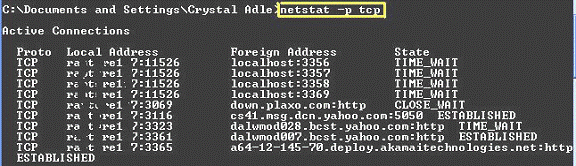

Fig. 19. Conexiuni netstat -p tcp

-s, afiseaza statistici dupa protocol, standard pentru TCP, UDP, ICMP si IP, iar daca Ipv6 este instalat afisarea se face pentru TCPv6, UDPv6, ICMPv6, si IPv6, parametrul -p se poate utiliza pentru specificarea un set de protocoale;

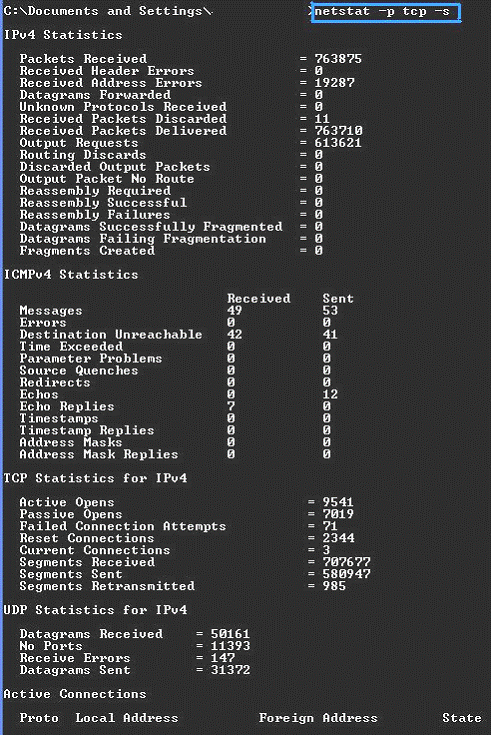

Fig. 20. Conexiuni netstat -p tcp -s

-r, continutul tabelului de rutare IP, este echivalentul comenzii route print;

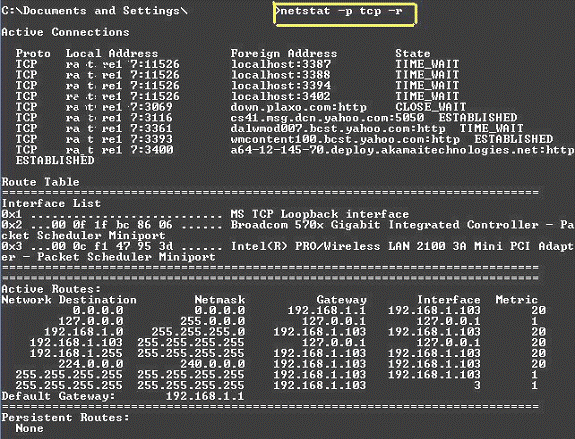

Fig. 21. Conexiuni netstat -p tcp -r

Interval, reafiseaza informatia selectata la fiecare Interval in secunde, combinatia CTRL-C opreste reafisarea, daca acest parametru este omis se afiseaza informatia selectata numai o data;
