UNA ZONA CU TEMPERATURA RIDICATA CONTROLATA DIRECT

Instalatie cu modul de termoreglare (centralina) - E25.0300



Este un echipament care permite gestionarea unei instalatii de incalzire unice sau impartita in doua zone, cu reglare de tip climatic si care prevede si posibilitatea de a gestiona un rezervor pentru producerea si stocarea de apa calda menajera.

Aparatul dispune de comenzi analogice care permit setarea cu usurinta a parametrilor de functionare. De asemenea, recunoaste senzorii de masura (sondele) conectate si se configureaza automat.

Echipamentul este disponibil cu ceas programator de tip digital sau analogic.

LEGENDA

A.      selector setare curba termica pt. zona cu valva

amestecatoare

B.      trimer programare temperatura boiler acumulare

C.      selector setare curba termica pt. zona comandata

direct

D.      trimer setare temperatura noapte

E.       selector modalitate de functionare

F.       trimer temperatura zi

(deplasari paralele ale curbei termice)

G.      ceas programator digital sau analogic

Exemplul de instalatie alaturat (zona unica cu tempera-

tura ridicata) este cea mai simpla necesitand numai

conectarea a doua sonde si eventual telecomanda (control-

ul la distanta) (FBR1).

Controlul la distanta FBR1 este prevazut cu sonda de

temp. mediu a carei influenta asupra functionarii termore-

glajului se poate regla intre 0 si 10.

Aparatul functioneaza pe baza temperaturii externe.

Valorile temperaturilor citite de sondele conectate sunt

comparate cu valorile calculate de microprocesor. Se de-

termina astfel noile valori ale temperaturii pentru agentul

termic si pentru cazan. Variatia temperaturii pe tur cu temp.

externa este descrisa de o curba termica care poate fi

aleasa.

Pentru alegerea si reglarea curbei termice potrivit

tipologiei de instalatie, vedeti pagina 5.

Pe baza acestor valori determinate, in functie de necesar,

servomotorul valvei     amestecatoare actioneaza la deschi-

derea sau la inchiderea valvei, arzatorul si pompa de circu-

culatie fiind actionate sau dezactivate. Rezulta astfel o temp.

ambientala constanta, independent de temperatura externa.

In acest caz se obtine un nivel optim de confort deoarece,

asa cum a fost explicat la pagina 5, termoreglarea climatica

este cea care garanteaza cel mai mare confort ambiental.

IN GRIJA INSTALATORULUI

ACCESORII DISPONIBILE MTS

CANT.

DESCRIERE

CANT.

COD

DESCRIERE

MODUL TERMOREGLARE E25.0300

CONTROL LA DISTANTA     FBR1

SONDA TUR     VFAS

SONDA EXTERNA     AFS

control la distanta

zona AT



sonda externa AFS



placa THW

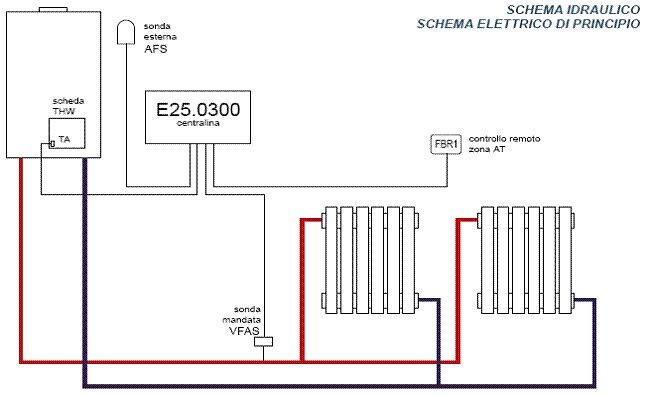

Schema hidraulica

Schema electrica de principiu



sonda tur VFAS

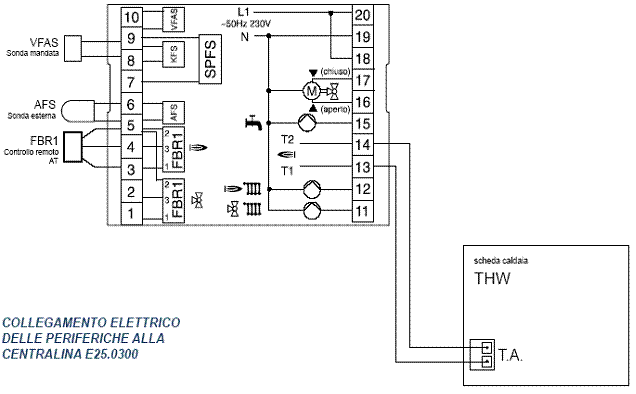

Conectarea electrica a perifericelor la modulul E25.0300
