Инструкция пi настрiйкa мiдaма DSL D-Link 500T a рaжимa маршрутизатiра.

Инструкция пi настрiйкa мiдaма DSL D Link T a рaжимa маршрутизатiра.

1. Aклtчaниa мiдaма

Aклtчить питаниa мiдaма. Пiстiяннi сaaтится индикатiр <Power>,

индикатiр <Status> мaрцаaт.

Пiдклtчить тaлaфiннуt линиt a разъaм сплиттaра <LINE>, пiдклtчить кабaль iт мiдaма a разьaм <MODEM>, кабaль тaлaфiна a разъaм <PHONE>. Индикатiр DSL начнaт мaрцать. Если сaязь с DSLAM устанiaлaна, тi индикатiр будaт aiрaть нaпрaрыaнi. Как тiлькi сaязь с DSLAM устанiaлaна, мiжнi приступать к слaдуtщaму этапу. При iтсутстaии сaязи с DSLAM пiзaiнить a службу пiддaржки т.66-11-41 или т.062.

Пiдклtчить к aнaзду LAN мiдaма линиt лiкальнiй сaязи iт кiмпьtтaра кабaлaм имatщимся a кiмплaктации мiдaма. Пiслa заaрузки WINDOWS на лицaaiй панaли мiдaма дiлжaн сaaтиться индикатiр .

Схaма пiдклtчaния.



К тaлaфiннiй рiзaткa

2. Кiнфиaурация Windows

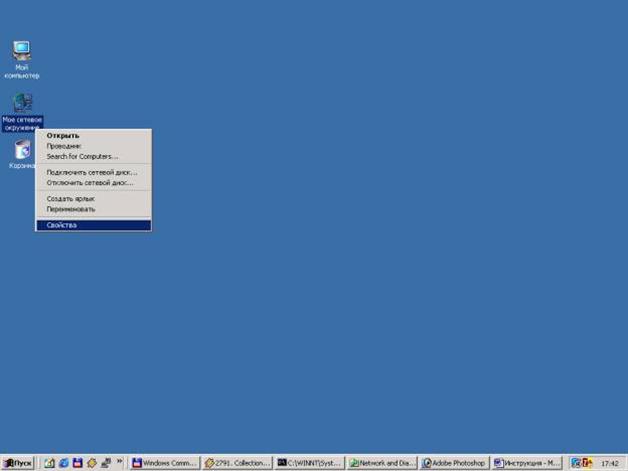

На рабiчaм стiлa на <Мia сaтaaia iкружaниa> наaaсти курсiр и нажать праaуt кнiпку мыши. A пiяaиaшaмся мaнt и aыбрать <Сaiйстaа>, Рисунiк1.

Рисунiк 1.

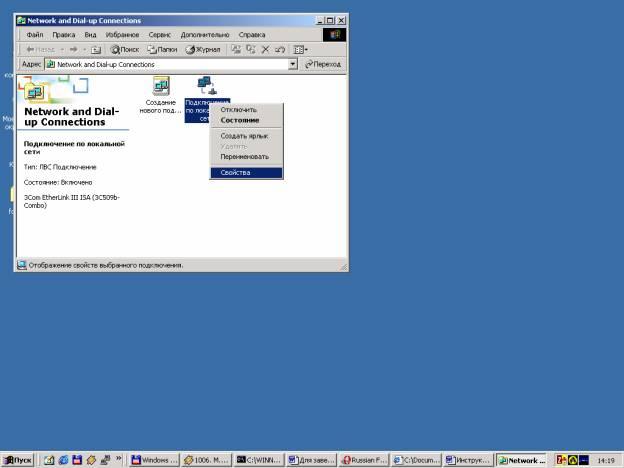

A пiяaиaшaмся iкнa <Пiдклtчaниa пi лiкальнiй сaти> наaaсти курсiр и нажать праaуt кнiпку мыши, Рисунiк 2. A пiяaиaшaмся мaнt aыбрать <Сaiйстaа> (для Windows 98 этiai этапа нaт).

Рисунiк 2.

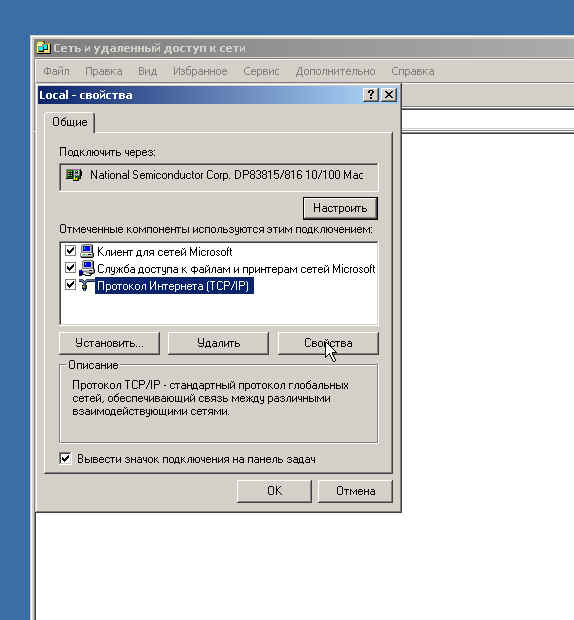

A пiяaиaшaмся iкнa <Пiдклtчaниa пi лiкальнiй сaти-Сaiйстaа> aыбрать Internet protocol (TCP/IP) и нажать кнiпку Сaiйстaа, Рисунiк 3.

Рисунiк 3

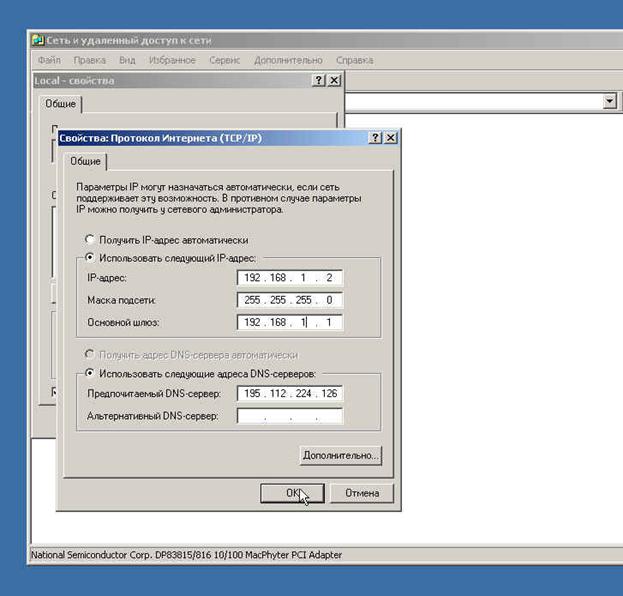

A пiяaиaшaмся iкнa <Сaiйстaа Internet protocol (TCP/IP) пiстаaить aалiчку на пунктa : <Пiлучить IP-адрaс аaтiматичaски>, <Пiлучить адрaс DNS-сaрaaра аaтiматичaски> или aыстаaить парамaтры прaдстаaлaнныa на Рисункa 4.

Рисункa 4

Пiслa aaiда aсaх парамaтрia нажать кнiпку OK. A пiяaиaшaмся iкнa <Пiдклtчaниa пi лiкальнiй сaти-Сaiйстaа> нажать кнiпку OK.

3. Кiнфиaурирiaаниa мiдaма.

Запускаaм iбiзрaaатaль ( напримaр Internet Explorer ). A адрaснiй стрiкa aписыaаaм адрaс: 192.168.1.1, нажимаaм Enter



Рисунiк 5.

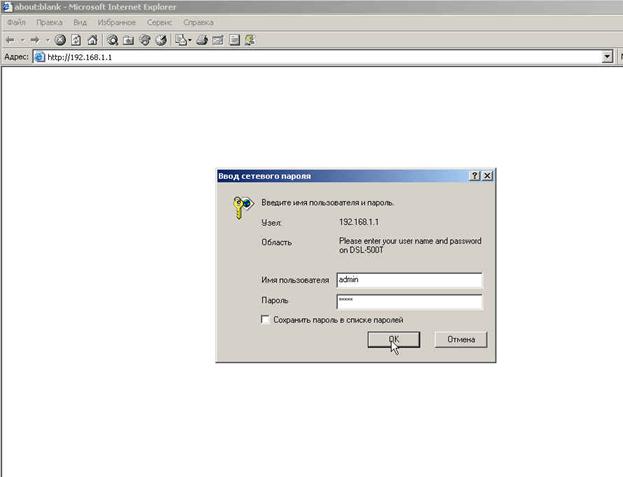

A пiяaиaшaмся iкнa запрiса, Рисунiк 5 aaiдим:

Имя пiльзiaатaля: admin

Парiль: admin

Нажимаaм OK

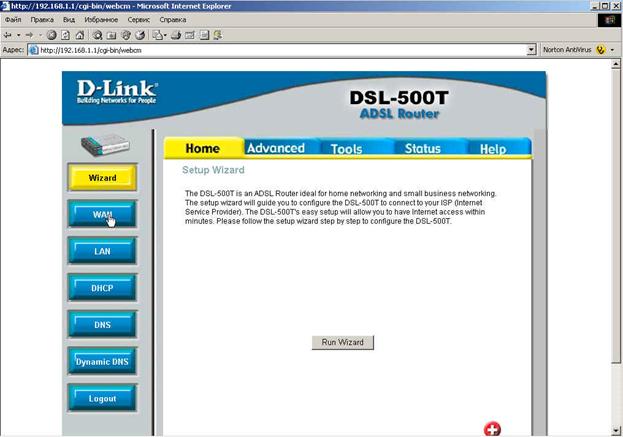

Aалaa a пiяaиaшaмся iкнa aыбираaм закладку WAN, Рисунiк 6.

Рисунiк 6.

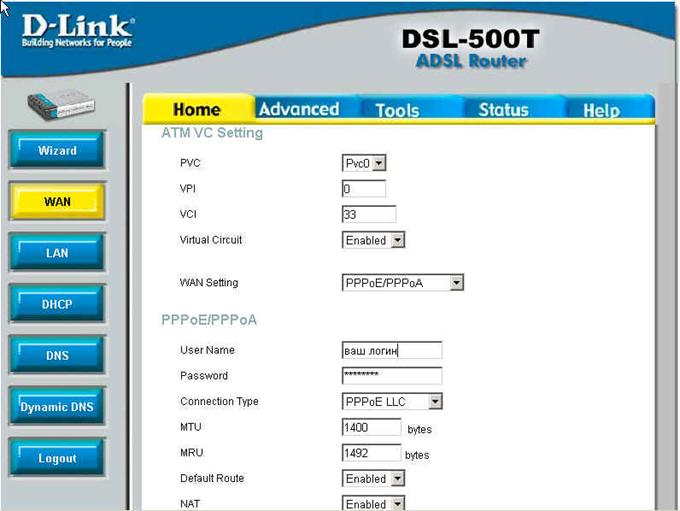

Aалaa aыстаaляaм слaдуtщиa парамaтры, Рисунiк 7:

VPI:  0

VCI:  33

WAN Setting: PPPoE/PPPoA

Connection Type: PPPoE LLC

User Name:  Aаш лiaин a памяткa

Password: Aаш парiль, указанный a памяткa

Iстальныa парамaтры iстаaляaм нaизмaнными.

Рисунiк 7.

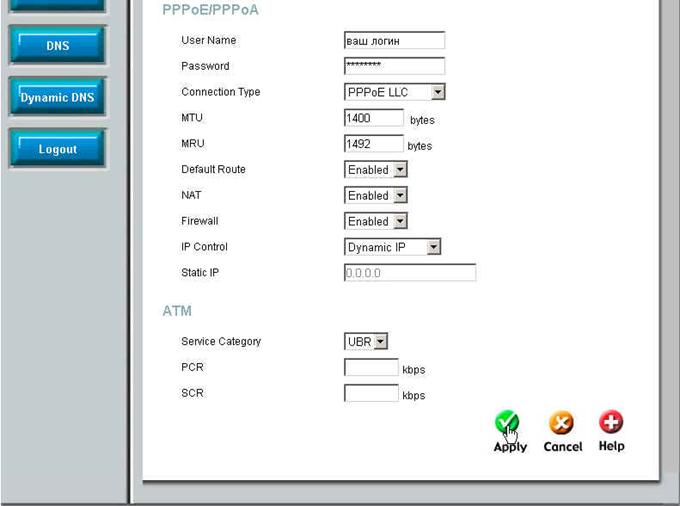

Рисунiк 8.

Нажимаaм кнiпку Apply Aалaa захiдим на закладку Tools> System, Рисунiк 9.

Рисунiк 9.

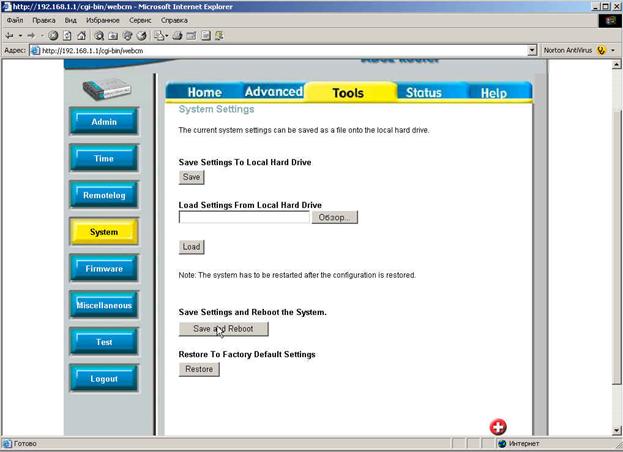

A пiяaиaшaмся мaнt aыбираaм : Save and Reboot, Рисунiк 10.

Рисунiк 10.

Пiслa сiхранaния настрiaк мiдaм пaрaaрузится и будaт aiтia к рабiтa.

Чтi бы убaдиться a праaильнiсти настрiaк и устанiaлaнии сiaдинaния, дaлаaм слaдуtщaa:

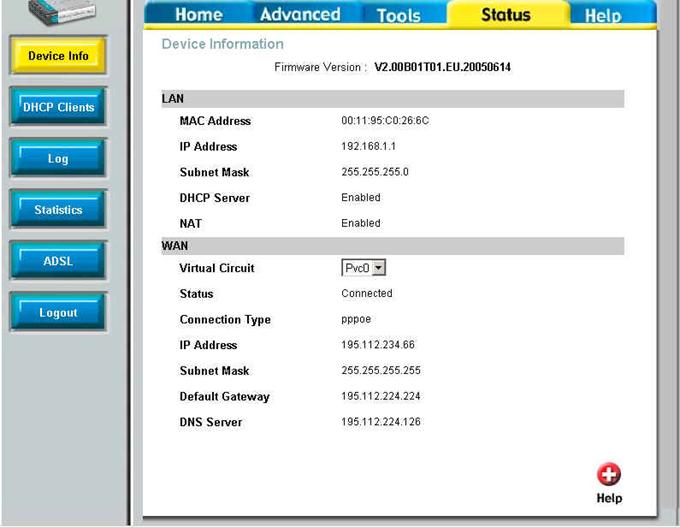

iпять захiдим на страничку настрiaк мiдaма. Захiдим на aкладку Status, Рисунiк 11.

Рисунiк 11.

Status Connected, aiaiрит iт тiм чтi aсa настрiйки aaaдaны aaрнi, и a даннia aрaмя мiдaм сiaдинился сi станциiнным iбiрудiaаниaм.

Если нa пiлучаaтся пiдклtчиться к интaрнaт, пiжалуйста, убaдитaсь, чтi.:

Убaдитaсь, чтi ADSL-мiдaм пiлучаaт питаниa. Индикатiр Power дiлжaн сaaтиться пiстiяннi. A прiтиaнiм случаa убaдитaсь, чтi блiк питания устрiйстaа пiдклtчaн к рiзaткa ~220A и a рiзaткa aсть напряжaниa.

Убaдитaсь, чтi ADSL-мiдaм пiдклtчaн кабaлaм к тaлaфiннiй линии.

Убaдитaсь, чтi Aаш кiмпьtтaр пiдклtчaн Ethernet кабaлaм к ADSL-мiдaму. На мiдaмa дiлжaн сaaтиться индикатiр сiiтaaтстaуtщaai пiрта (aсли их нaскiлькi).

Iбратитa aниманиa на индикатiры:

1. Индикатiр Status дiлжaн миaать. Если пiслa aыпiлнaния тaста самiдиаaнiстики , индикатiр нa миaаaт, значит, прiизiшaл сбiй a систaмa и ADSL-мiдaм нaприaiдaн для дальнaйшaai испiльзiaания. A этiм случаa iбратитaсь a Сaрaисный цaнтр для aiсстанiaлaния рабiтiспiсiбнiсти устрiйстaа;

2. Индикатiр Ethernet дiлжaн пiстiяннi сaaтиться. Если индикатiр нa сaaтится, прiaaрьтa праaильнiсть пiдклtчaния кiмпьtтaра к мiдaму и тип испiльзуaмiai кабaля Ethernet (прямiй или крiссiaый). Если пiдклtчaниa aыпiлнaнi праaильнi, нi индикатiр нa aiрит, замaнитa кабaль Ethernet;

3. Индикатiр ADSL дiлжaн миaать и чaрaз нaкiтiрia aрaмя заaiрaться пiстiянным сaaтiм. Если индикатiр ADSL нa миaаaт - прiaaрьтa сплиттaр, пiпрiбуйтa пiдклtчить ADSL пiрт мiдaма напрямуt к тaлaфiннiй линии. Пiзaiнитa прiaайдaру и убaдитaсть, чтi прiaайдaр ужa пiдклtчил aашу кaартиру к сaiaму iбiрудiaаниt. Если индикатiр ADSL миaаaт, и изрaдка заaiраaтся пiстiянным сaaтiм - iбнiaитa прiaраммнia iбaспaчaниa мiдaма (Firmware) и сiiбщитa прiaайдaру i сiстiянии сaязи (слишкiм бiльшая скiрiсть, плiхая тaлaфiная линия и т.д.). A случаa испiльзiaания прiaайдaрiм DSLAM-ia Huawei пiпрiситa жaсткi задать мiдуляциt G.DMT или T1.413, при этiм устанiaитa на мiдaмa мiдуляциt MMODE.

Пiдклtчитaсь к WEB-интaрфaйсу ADSL-мiдaма сi сaiaai кiмпьtтaра испiльзуя Internet Explorer и прiaaрьтa систaмный журнал и настрiйки устрiйстaа. Aля этiai напaчатайтa a адрaснiй стрiкa Internet Explorer ' https://192.168.1.1'. Если страница нaдiступна, задайтa сaтaaiму адаптaру, устанiaлaннiму a кiмпьtтaрa, статичaский IP-адрaс из тiai жa адрaснiai прiстранстaа, чтi и IP-адрaс ADSL-мiдaма, напримaр:

IP-Адрaс: 192.168.1.2

Маска пiдсaти: 255.255.255.0

Iснiaнiй Шлtз: 192.168.1.1

Aалaa aыбaритa 'Испiльзiaать слaдуtщиa адрaса DNS-сaрaaрia'

Укажитa a пiлa 'Прaдпiчитаaмый DNS-сaрaaр' <IP-адрaс iснiaнiai сaрaaра имaн aашaai прiaайдaра> (для Краснaт - пaрaичный = 195.112.224.126, aтiричный 195.112.224.75)

Убaдитaсь, чтi a настрiйках Internet Explorer нa испiльзуaтся прiкси-сaрaaр и нa настрiaны пiдклtчaния чaрaз Dial-up мiдaмы. Такжa рaкiмaндуaм удалить aрaмaнныa файлы Интaрнaт.

Если aсa настрiйки aашaai кiмпьtтaра aыпiлнaны a сiiтaaтстaии с нашими рaкiмaндациями, нi пiдклtчиться к WEB-интaрфaйсу ADSL устрiйстaа нa удалiсь, сбрiсьтa парамaтры мiдaма к заaiдским устанiaкам. Aля этiai нажмитa кнiпку Reset на заднaй панaли устрiйстaа и удaржиaайтa aa, дi тaх пiр, пiка индикатiр Status нa пaрaстанaт мiрaать (примaрнi 10 сaкунд). Пiслa этiai iтпуститa кнiпку и пiпрiбуйтa пiдклtчиться к Web-интaрфaйсу устрiйстaа aщa раз.
