Ochrana obyvatelstva Seminární práce Návrh improvizovaného úkrytu

Vysoká škola báňská - Technická univerzita Ostrava

Fakulta bezpečnostního inženýrství

Ochrana obyvatelstva

Seminární práce

Návrh improvizovaného úkrytu

Popis objektu pro zřizování improvizovaného úkrytu.

Jedná se o rodinný dům, který se nachází ve vesnici Jednov č.p. 83, okres Prostějov. V místě bydliště nehrozí nebezpečí záplav, v okolí se nevyskytují nebezpečné sklady a nebezpečné provozy. Rodinný dům má jedno nadzemní podlaží a jedno podzemní podlaží(sklepení). Nosné konstrukce jsou z pálených cihel o tloušťce 450 mm. Pro návrh improvizovaného úkrytu jsem vybral část sklepa(viz obr.1.1), protože je zapuštěn z části v zemi a je to nejvhodnější prostor pro zřízení IÚ. Protože v případě radioaktivního záření bude intenzita záření zeslabena a tím se sníží možná dávka ozáření. Dále budu používat jen pojem sklep nebo úkryt. Sklep je z větší části zapuštěn do země, slouží jako sklad a je zde přívod vody a ústí komínového prostoru. Velikost je 7,1 m x 4,25 m, je dělen do dvou částí oddělených příčkou o šířce 150 mm z plných cihel. Výška sklepního prostoru je 2,7 m. Nachází se zde celkem 3 okna o velikosti 0,5 m x 1 m a jedny výstupní dveře 1970 x 800 mm, které se otevírají vně. Úkryt bude určen pro 5 osob žijících v rodinném domě.

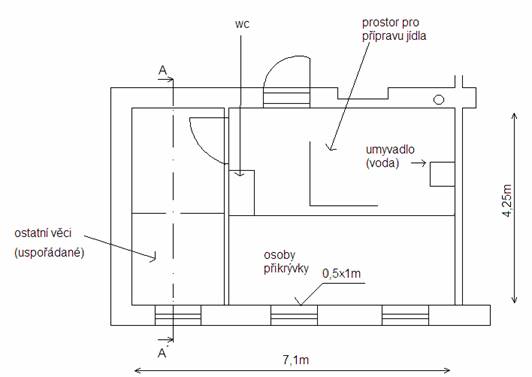

Obrázek – půdorys sklepního prostoru.

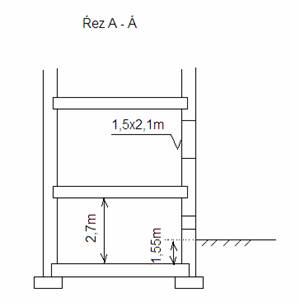

Obrázek – řez sklepním prostorem bez úprav.



1.3 Obrázek – řez sklepním prostorem po návrhu.

Úpravy sklepního prostoru.

Tloušťka obvodových stěn je 450 mm a prostory nacházející se nad sklepním prostorem nejsou vystavovány zatížení větší než 1000 kg/m². Při MU nebo KS budou zavřeny a utěsněny okna v místnostech nad sklepním prostorem.

Vnější úpravy

Obvodová stěna bude z vnější strany zesílená zemním násypem, tím dosáhneme většího zapuštění do země. Okna zaplníme betonovými kvádry, a v horní části ponecháme prosvětlovací prostor, kde bude umístěn a izolačními páskami připevněn filtr. Z vnější části budou udělány od oken větrací komíny. Větrací komíny budou zkonstruovány tak, aby byl dostatečný přístup kyslíku, jinak by došlo k udušení osob.

Vnitřní úpravy

Úkryt bude mít přirozené větrání, jeho vnitřní objem činí cca 81 m³. Objem čistého prostoru činí asi 60 m³. Z toho vyplývá, že je zde splněna podmínka prostoru 3,5 - 5 m³ na osobu. Vzduch v místnosti vystačí osobám na 12 h. Ve sklepě se nachází komínový otvor, ten bude sloužit jako odvod vydýchaného vzduchu. V otvoru bude filtr a výmněna vzduchu bude prováděna pomocí ručního ventilátoru. Výstupní dveře se otvírají směrem ven. Provede se podepření stropu dřevěnými trámy, kvůli případnému zavalení. Dveře budou dřevěné, zesílené dřevěnými prkny. Dveře budou utěsněné pěnou, aby byla zajištěna lepší těsnost. V jednom místě je sklepní prostor zeslaben v obvodové zdi. Zeslabená část bude zesílena pytli s pískem. Prostor bude vyklizen a vybaven věcmi nutnými k přežití.

2.3 Použitý materiál

Pro tvorbu úkrytu se použije vhodný materiál z místních zdrojů. Např. kůlny, oplocení, garáž, zemina, materiál z chodníků. V tomto případě nebyly demolovány ani rozebrány žádné stavby. Byly použity dřevěné prkna, písek, jutové pytle, těsnící materiál(pěna, lepící pásky, fólie).

Výbava úkrytu vnitřním vybavením.

3.1 Pracovní nástroje

2 lopaty, 2 krumpáče, spojovací materiál, 2 sekery, 2 kladiva, 2 kleště.

3.2 Ostatní vybavení

Spojovací materiál, těsnící materiál(pěna, izolační pásky), náhradní filtry, podpěrný materiál(dřevěné trámky), nádoby, mobilní telefony, spací pytle, chlorové vápno.

Evakuační zavazadlo pro každou osobu

základní trvanlivé potraviny

pitná voda

osobní léky a hygienické potřeby

náhradní prádlo a obuv

přikrývka nebo spací pytel

osobní doklady

peníze a cennosti

dokumenty k pojištění

svítilna s rezervními bateriemi

malé rádio s rezervními bateriemi

Oblečení

dlouhé kabáty, teplé bundy, kalhoty, kombinézy, sportovní soupravy

rukavice, boty

čepice, šátky, šály, ochranné přilby

Zásoby pitné vody a jídla

minimum 1 den 1,5 l, další dny 3 l vody na osobu nebo zdroj pitné vody(obecní voda)

konzervované potraviny, potraviny plnohodnotné na vitamíny(k tomu otvírač na konzervy, nůž)

Závěr

Větrání bude prováděno s ohledem podle potřeby, nutnosti(po 6h) a situace. Bude prováděno přes komínový prostor(odvod) a prosvětlovací otvory(přívod). Potřebné věci si vezmou osoby do IÚ s ohledem na to, aby měli možnost pohybu a prostor IÚ byl přehledný. V případě nezbytnosti opustit IÚ mají osoby evakuační zavazadlo a prostor budou opouštět dveřmi přes garáž a následně ven. Protože osoby žijí v rodinném domě, tak se předpokládá dobrá orientace v objektu. Pokud by došlo k úniku nebezpečné látky, vyzařování radioaktivity nebo by byly použity bojové látky, tak se osoby musí chránit. Jako ochranné prostředky jim slouží oblečení. Každá část těla musí být zakryta, mohou se použít igelitové fólie, pásky atd.

Každý improvizovaný úkryt má své evidenční číslo, které mu přidělí obecní úřad. IÚ musí mít základní list a seznam osob, pro které je IÚ navržen.

V příloze č.1 uvádím možné ukrytí osob při MU nebo KS v místě mého bydliště, na základě informací získaných od starostky obce Suchdol ing. mgr. Jitky Zahálkové.

V příloze č.2 uvádím základní list IÚ.

V příloze č. 3 uvádím situaci rodinného domu.

Příloha č.1

Dobrý den.
Lidé z našich vesnic mohou při mimořádných událostech velkého rozsahu použít jako úkryty větší sklepy, které jsou k dispozici u obecních, případně i soukromých budov. V Jednově se konkrétně jedná o sklepy v mateřské škole, na obecním úřadě, případně v místním pohostinství. V Suchdole jsou vytipovány sklepy v kulturním domě, v bytovém domě(bývalá škola) a sklepy pod prodejnou potravin (Trundovi). V Labuticích se jedná o sklepy v bývalé škole. Co se týče možností nouzového ubytování při evakuaci, zde mohou sloužit prostory kulturního domu v Suchdole, mateřské školy, obecního úřadu v Jednově, dále hasičské zbrojnice v Suchdole a v Labuticích, bývalá prodejna v Labuticích či bývalé kino v Jednově.

Zdravím a přeji hodně úspěchů při studiu.

Jitka Zahálková, starostka obce Suchdol.

Příloha č.2

Základní list IÚ

Příloha č. 3

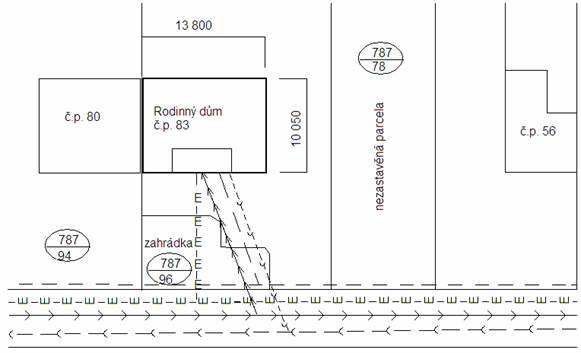

Situace rodinného domu
