Příklady k procvičení maturitní látky z Elektroniky

Příklady k procvičení maturitní látky z Elektroniky:

• RC dělič má na vstupu napětí U₁= 1V a f=3kHz. R=M1, C=0.53nF. Nakresleete schema a určete:
  a) výstupní napětí U₂
  b) útlum děliče v dB.
• V grafu A jsou zakresleny voltampérové charakteristiky tří dvojpólů. Jakým způsobem je postupně zapojíme k třívoltové baterii, aby jimi procházel proud 40mA. Jak by musela být připojena sériová kombinace dvojpólů č.l a č.3, aby i v tomto případě protékal obvodem proud 40mA

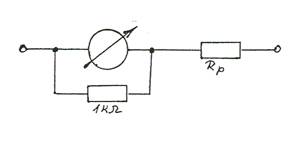

• Magnetoelektrický měřicí přístroj má 50-ti dílkovou stupnici, vnitřní odpor 2 kΩ a na plnou výchylku ručky prochází měřidlem proud . 500mA. Měřidlo zapojíme jako voltmetr podle obr. Jakou hodnotu musí mít R_p aby rozsah voltmetru byl 5V.

• Tranzistor KC 508 se čtyřpólovými charakteristikami má při napájecím napětí 10V zátěž na výstupu 1kΩ.
  Sestavte dva jednoduché zesilovače SE a SK a proveďte rozbor jejich vlastností
• Z kondenzátoru C=5nF a rezistoru R=1kΩ sestavte RC dvojbran. Vypočítejte kmitočet, pro který se R=X_C a vypočítejte přenos obvodu A_U, vstupní a výstupní impedanci obvodu a fázový posun mezi vstupním a výstupním napětím.
• Sériový rezonanční obvod odlaďovače frekvence 250 kHz je tvořen kondenzátorem C= lnF a indukčností L. Vypočítejte hodnotu indukčnosti a určete šířku pásma B, jestliže cívka má odpor 5Ω
• Ze soustavy charakteristik tranzistoru KF 508 určete parametry h₁₁, h₂₁, h₂₂ v zapojení se společným emitorem. Pracovní bod tranzistoru volte: U_ke= l0V; I_k = 13 mA.

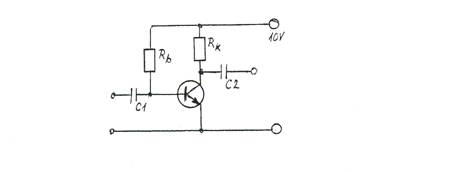

• Tranzistor typu KC508 má v pracovním bodě Uce= 4 V a Ic= 2mA /h₁₁ =5k a h₂₁ =300/. Určete hodnoty
  R_k, C1, R_b zapojení na obrázku tak, aby dolní mezní kmitočet tohoto zesilovače byl 40Hz.

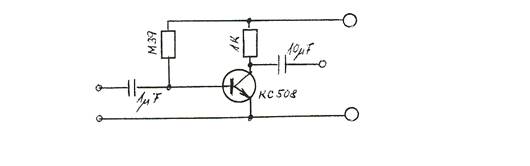

• Charakterizujte nakreslené zapojení zesilovače z hlediska rozptylu katalogových hodnot použitého tranzistoru.

• Navrhněte zapojení dvoutranzistorového zesilovače nebo OZ se zpětnou vazbou tak, aby vstupní impedance byla 10kΩ a napěťové zesílení bylo 26 dB
• Určete přibližně hodnotu napájecího napětí komplementárního koncového stupně, aby výstupní výkon do reproduktoru o impedanci 25Ω byl 1W. Vypočítejte hodnotu vazebního kondenzátoru u reproduktoru pro dolní mezní frekvenci 40 Hz

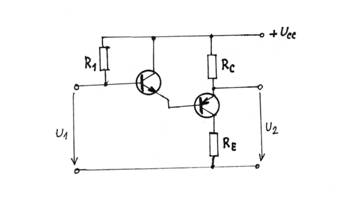

• Ve schématu je U_cc= 3V, U_CE2= 1,2V, U_BE1=U_BE2=0,6V, h_21E= 40 pro oba tranzistory a R_E= 100W. Pro I_C2=2mA určete odpor R₁, R_C a napětí U₁ a U₂.



• S ideálním operačním zesilovačem navrhněte dvě různá zapojení měřicího zesilovače tak, aby vstupní impedance byla 10kΩ a napěťové zesílení A_u= 100 dB
• Navrhněte součtový OZ se dvěma vstupy. Napětí na vstupech se pohybuje od -20 mV do +50 mV. Zesílení navrhněte tak, aby napětí na výstupu nepřesáhlo 6V.
• Zesilovač TRANSIW A TT 100G má na kondenzátoru C32 střídavou složku napětí 3V. Na C34 je napětí 20 m V. Určete činitel zvlnění na C32 a činitel filtrace tohoto filtru
• Návrhněte jednoduché zapojení zesilovače ve funkci spínače. Tranzistor má h_21E= 40, napětí zdroje 9V, R_C=1kΩ. Určete maximální proud tranzistorem a potřebné ovládací napětí.
• Zenerova dioda č.l z grafu B je zapojena dle obr. Určete graficky poměry na stabilizátoru a činitel stabilizace naprázdno.

• Jaký kmitočet bude mít napětí na výstupu oscilátoru, jestliže L_k = 2mH, C_l=ln5, C₂=470pF.

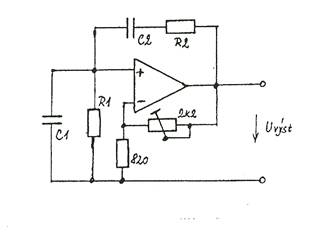

• Určete kmitočet zapojení oscilátoru s operačním zesilovačem na obr, jestliže
  R_l=R₂=10k, a C₁ =C₂= 6n8

• . Z kondenzátoru C=1μF a rezistoru R=1MΩ sestavte derivační a integrační článek. Jaké napětí bude na výstupech článků za 1 sec a 2 sec po připojení zdroje U=10V?
• Pro uvedená zapojení z charakteristik (dioda a LED) určete pracovní bod, předřadný odpor a diferenciální odpor.(dioda na zdroji s R_i, zapojení LED, sériové spojení 2 diod)

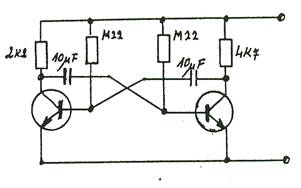

• Vypočítejte šířku impulsu na výstupu tohoto obvodu.

• Určete přibližný tvar výstupního napětí obvodu na obrázku.



• Vf vedení je na konci spojeného do zkratu a šíří se po něm vlna délky l=160mm. V jaké vzdálenosti od konce se bude chovat opět jako zkrat a v jaké jako rozpojený obvod?
• Vypočítejte rozpětí náhražkové pokojové TV antény konstruované z ploché dvoulinky pro 7 kanál. (kmitočet přibližně 180MHz). Jakou bude mít impedanci?
• Jak dlouhý bude souosý kabel pro transformaci impedence l/2 a pro kmitočet 600 Mhz?
• Vypočítejte hloubku modulace AM signálu je-li amplituda U_max= 34mV a U_min= 6mV. (70%)
• Do schématu doplň průběhy signálu na vstupech a výstupu. Vysvětli.(koincidenční)
• K zesilovači, který má citlivost 0,2 mV a vstupní impedanci l0kΩ,navrhněte vstupní odporový dělič tak, aby vstup pro rozhlasový tuner měl tyto parametry: 150mV / 150kΩ.

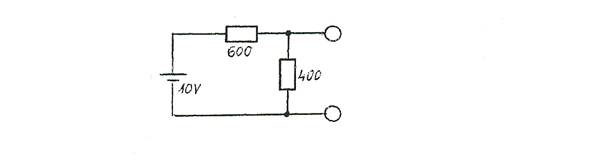

• U děliče napětí zapojeného dle obrázku vypočítejte:
  1/ Výstupní napětí děliče bez zatížení výstupu
  2/ O kolik % se změní výstupní napětí děliče po připojení zátěže 1kΩ na výstup
  3/ Určete výstupní napětí děliče při odběru proudu 3mA

• Př 1
  Tranzistorový zesilovač:

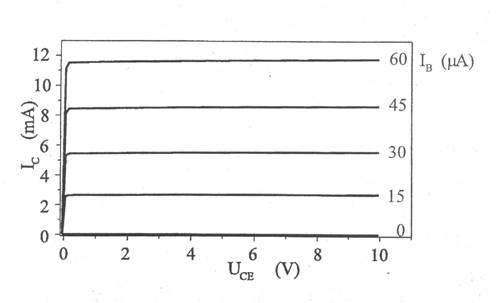

  Ucc=9V, UBE=0,6V, ID=10xIB=0,25mA, RC=0,9kW. Spočítej Rb1,Rb2, IC0. Na charakteristikách tranzistoru najdi U a I v pracovním bodě (třída A).
