Schémata zapojení domovních vypínačů

Tango a 'alpha nea'. ABB EPJ vydala drobný letáček s praktickými schémátky zapojení.

Drobná skládačka, kterou člověk snadno přehlédne nebo po prozkoumání řekne 'hmm první ročník střední. '. Ovšem ejhle! Ne všechno je v hlavě jako kdysi. Tak si pojďme zopakovat nějaké ty naše samozřejmosti.

Asi zřejmě nepochybíme u nejpoužívanějších zapojení s řazením 1,2,5,6 Ovšem některá řazení jsou určitě k pozastavení.

Běžné zapojení jednoho svítidla ovládaného z jednoho místa.

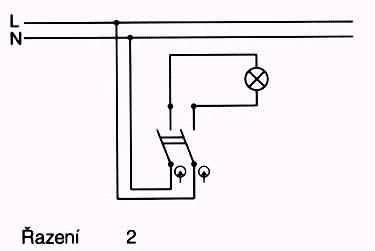

Opět zapojení ovládání světelného obvodu z jednoho místa, avšak s vypnutím fázového i středního vodiče. Používá se např. v prostorách mokrých, žíravých. Používalo se kdysi v koupelnách.

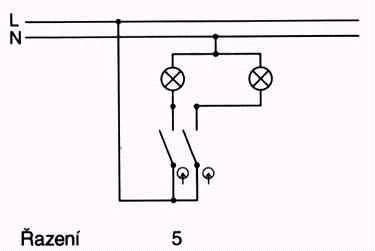

Ovládání dvou obvodů z jednoho místa.

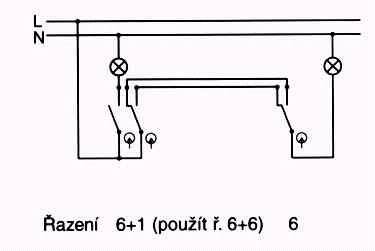

Zde ovládání osvětlení např. schodiště s tím, že levým vypínačem ješte ovládáte další světelný obvod z jednoho místa.

Ovládání dvou světelných okruhů ze dvou míst, např. chodba schodiště.

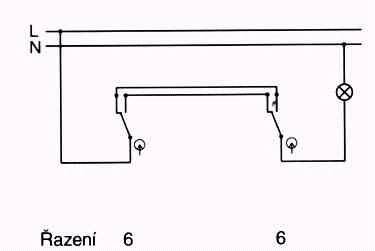

Klasické ovládání osvětlení schodiště nebo chodby ze dvou míst.

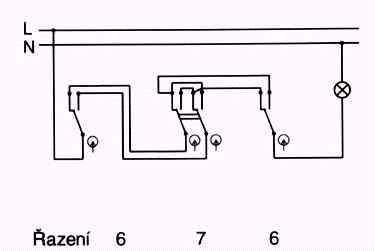

Ovládání schodiště nebo chodby ze třech míst s použitím vypínače s řazením č.7.

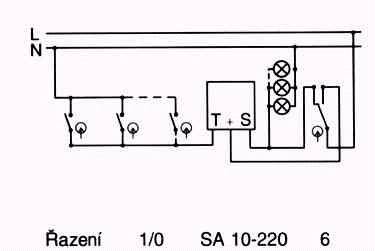

Ovládání schodiště nebo chodby ze třech míst s použitím vzduchového schodišťového automatu SA 10-220.

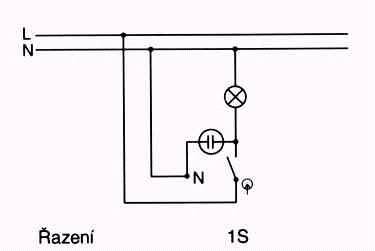

Vypínač se signalizací (doutnavkou), při zapojeném obvodu prochází doutnavkou proud na N vodič. Doutnavka tak signalizuje zapnutý stav.

Vypínač se signalizací (doutnavkou), při rozpojeném obvodu prochází proud přes doutnavku a vlákno žárovky, což stačí k zapálení doutnavky a k signalizaci pozice vypínače ve tmě.

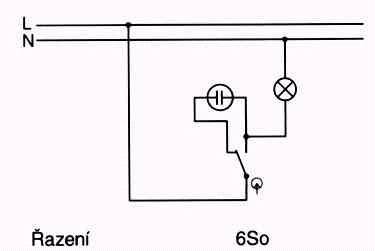

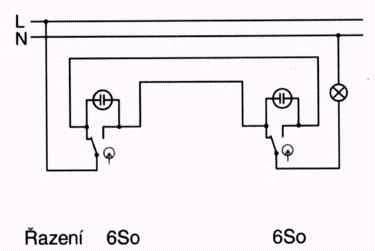

Zapojení dvou schodišťových vypínačů k ovládání jednoho světelného obvodu ze dvou míst a se signalizací vypnutého stavu.

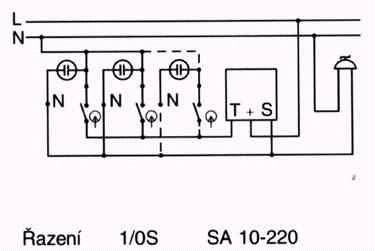

Ovládání odsávání digestoře s použitím schodišťového automatu SA 10-220, navíc se signalizací doutnavkou.

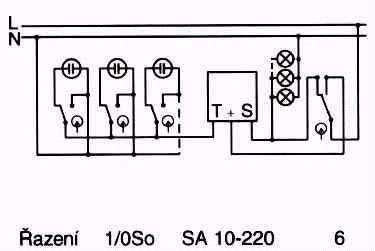

Ovládání schodiště nebo chodby ze třech míst s použitím schodišťového automatu SA 10-220, navíc se poziční signalizací doutnavkou. Plus vypínač, kterým můžete trvale chodbu osvětlit.

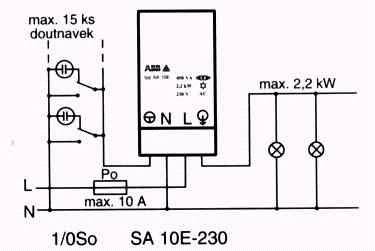

Ovládání schodiště nebo chodby ze třech míst s použitím schodišťového elektronického automatu SA 10E-230.
