Koupili jste si nové autorádio a chcete se pustit do jeho montáže?
Zapojení moderního autorádia není jednoduché a proto je výhodné nechat si jej
zapojit odborníky.
Pro šikovné kutily, kteří se rozhodnou zapojit si autorádio sami, uvádím
popis zapojení ISO konektorů pro připojení napájení a
reproduktorů i barvy, které jsou zpravidla použity pro propojovací
vodiče. U některých autorádií nemusí být zapojeny všechny vývody.
Některé vývody mohou být zaměněny, či využity jinak. V
tabulce jsou tyto vývody označeny *. Záleží na vybavení autorádia, proto
je vhodné před montáží řádně prostudovat návod k použití.
Propojení s dalšími přístroji se může u různých výrobců
lišit. Zapojení vývodů je zobrazeno v návodu k použití a často také
na štítku nalepeném přímo na přístroji.
|
Číslování vývodů ISO
konektorů (na přístroji)
|
|
|
|
|
ISO
konektor napájení
|
ISO
konektor reproduktory
|
Napájecí ISO konektor připojuje:
- Zem připojuje se přímo na
kostru vozu.
- Trvalé napájecí napětí 12V pro
napájení pamětí. Při jeho odpojení dojde ke smazání
předvolených stanic.
- Napájecí napětí 12V přes
spínací skříňku.
- Napětí 12V, které signalizuje
zapnuté osvětlení automobilu.
- Napětí 12V pro ovládání
předzesilovače auto-antény.
- Signál MUTE pro vyřazení
autorádia pro sadu Hands Free.
- Signál Smart Volume pro řízení
hlasitosti
|
Napájecí
konektor
|
|
Číslo
vývodu
|
Použití
|
Barva
vodiče
|
|
|
Smart
volume - ztlumení rádia
|
|
|
|
Mute -
vypnutí rádia při telefonním hovoru
|
|
|
|
Nezapojeno
|
|
|
|
Trvalé
napětí 12V (u některých modelů může být
zaměněno s vývodem 7)
|
oranžová
|
|
|
Napájení
pro auto anténu a předzesilovač
|
modrá
|
|
|
12V
při zapnutém osvětlení
|
žlutá
|
|
|
Napájení
12V přes spínací skříňku (u některých modelů
může být zaměněno s vývodem 4)
|
červená
|
|
|
Zem
|
černá
nebo hnědá
|

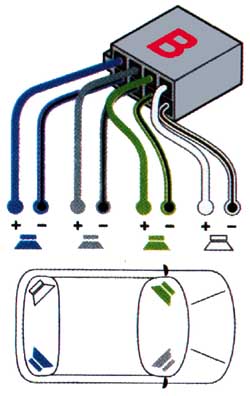

Repro konektor ISO připojuje:
- pravý přední reproduktor
- levý přední reproduktor
- pravý zadní reproduktor
- levý zadní reproduktor
|
Repro
konektor
|
|
Číslo
vývodu
|
Použití
|
Barva
vodiče
|
|
|
pravý
zadní +
|
modrá
|
|
|
pravý
zadní -
|
modročerná
|
|
|
pravý
přední +
|
šedá
|
|
|
pravý
přední -
|
šedočerná
|
|
|
levý
přední +
|
zelená
|
|
|
levý
přední -
|
zelenočerná
|
|
|
levý
zadní +
|
bílá
|
|
|
levý
zadní -
|
bíločerná
|
|
Zapojení
ISO konektoru autorádia
