KONSTRUKČNÍ PLASTY A KOMPOZITY

& Literatura &

Ptáček, L.a kol.: Nauka o materiálu II, CERM akademické nakladatelství s.r.o , Brno, 2002

Callister, W.D. Jr.: Material Science and Engineering, An Introduction, 3^rd ed. John Willey and Sons, Inc., U.S.A., 1994

Ohring, M.: Engineering Materials Science. Academie Press, New York, 1995

Úkoly k řešení

1) Vypočítejte molární hmotnost m meru PVC (- CH₂ – CHCl - ) víte-li, že molární hmotnost uhlíku m_C = 12,01 g.mol^-1, vodíku m_H = 1,01 g.mol^-1, chloru m_Cl = 35,45 g.mol^-1).

2) Podle informací v tab.1 určete číselně a hmotnostně střední molekulovou hmotnost PVC.

Tab.1: Hodnoty potřebné pro určení číselně a hmotnostně střední molekulové hmotnosti

3) Určete číselně střední stupeň polymerace n_n materiálu hodnoceného v bodě 2) zadání.

OTémata k diskusiO

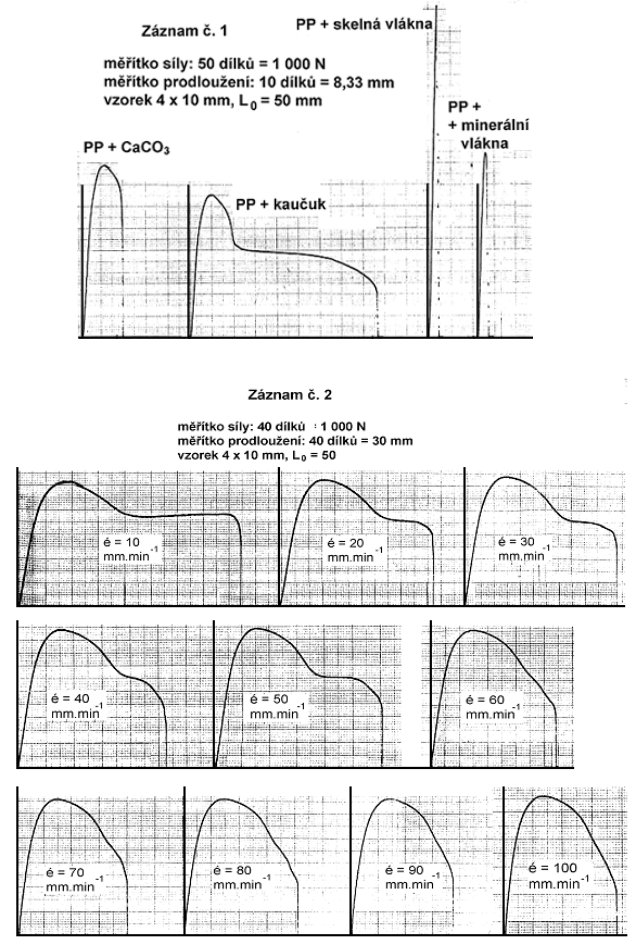

Posuďte vliv typu plniva na mechanické vlastnosti PP zjištěné při zkoušce tahem.

Pomůcky: záznam č.1 ze zkoušek tahem provedených při rychlosti zatěžování 50 mm.min^-1 a normální teplotě.

Posuďte vliv rychlosti zatěžování na mechanické vlastnosti PE zjištěné při zkoušce tahem.

Pomůcky: záznam č.2 ze zkoušek tahem provedených při různých rychlostech zatěžování při normální teplotě.

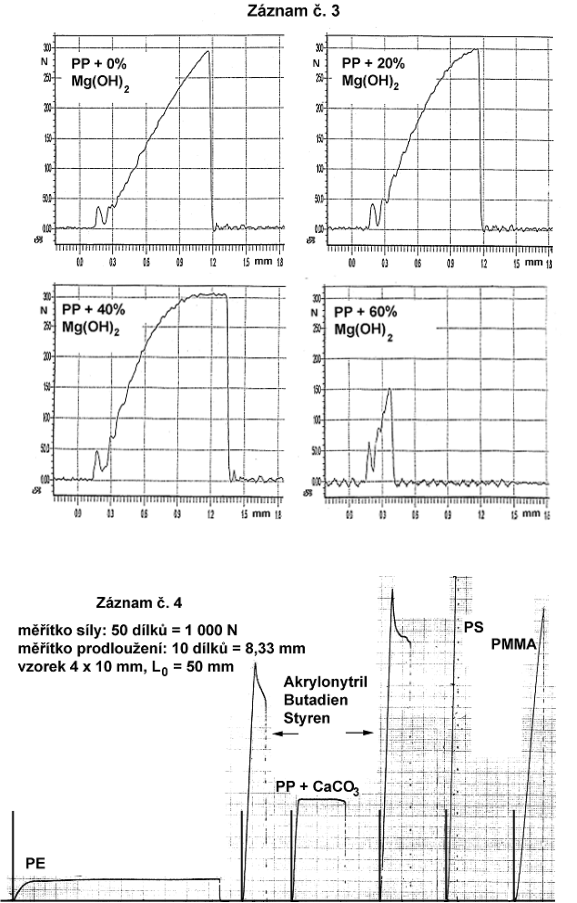

Posuďte vliv množství plniva na houževnatost PP zjištěnou při zkoušce rázem v ohybu.

Pomůcky: záznam č.3 ze zkoušek rázem v ohybu provedených na instrumentovaném rázovém kladivu při rychlosti zatěžování 1 m.s^-1 a normální teplotě.

Informace: čistý PP je plněn 20, 40 a 60% hydroxidu hořečnatého, vzorky o rozměrech 4 x 10 x 60 mm byly opatřeny V – vrubem.

Vzpomeneme si, že: Plocha pod křivkou síla [N] – dráha [mm] udává množství práce potřebné na přeražení experimentálního vzorku. Ze závislosti práce [J] – množství plniva [%] je možno posoudit vliv množství plniva na houževnatost kompozitu.

Všimněte si rozdílů v mechanických vlastnostech různých plastů.

Pomůcky: záznam č.4 ze zkoušek tahem provedených při rychlosti zatěžování 50 mm.min^-1 a normální teplotě.
