Přepínané sítě (switch, colapsed backbone)

Přepínané sítě (switch, colapsed backbone).

Přepínání(switch)

Přepínání bylo nejprve k dispozici pro síť Ethernet, neboť se tam nejsnadněji implementuje a jeho myšlenka dokonale odpovídá filozofii Ethernetu. Základní ideou je zmenšení tzv. kolizní domény. Toho lze dosáhnout používáním vhodných aktivních síťových prvků (a hlavně nepoužívat repeatery - tedy ani huby). Ideálním stavem by bylo mít na jednom segmentu zapojenu pouze jednu stanici, pak by vznik kolize byl vyloučen. Základním aktivním prvkem vhodným pro dosažení požadovaného cílového stavu je tzv. přepínač (switch), který je možné si v nejjednodušší podobě představit jako rychlý víceportový bridge. Použití přepínačů a omezení počtu kolizí vede k opuštění topologie páteře a sběrnice, a nakonec vůbec koaxiálního kabelu. Rozdělování sítě na několik menších kolizních domén obvykle vede ke změně topologie, hovoří se o tzv. zborcené páteři (collapsed backbone).

Zborcený páteř (collapsed backbone)

Přechod k této topologii ukazují obr. 16.1 až 16.3. Na obr. 16.1 je znázorněna síť, která byla za účelem zmenšení kolizní domény rozdělena na tři sítě propojené pomoci bridgů. Protože provoz mezi sítí A a C jako tranzitní zatěžuje síť B, jeví se jako výhodnější použít další bridge a přejít k páteřní topologii (obr. 16.2), zde ovšem jakákoliv komunikace mezi sítěmi prochází přes dva bridge. Definitivní řešení je na obr. 16.3, vzhledem k tomu, že vzniklo jako důsledek odstranění páteře, označuje se tato topologie jako zborcená páteř (ve skutečnosti je to hvězda).

Obr. 16.1: Síť rozdělená na tři kolizní domény

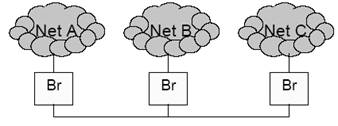

Obr. 16.2 Síť z obr. 16.1 s odstraněním tranzitního provozu v síti B

Obr.  16.3 Síť z obr. 16.1 s topologií zborcené páteře

K výhodám přepínaných sítí patří:

možnost snadného přechodu k plně přepínané síti (lze připojovat stanice i segmenty
sítí, postupně se nahradí stávající huby),

využití stávajících směrovačů (není nutné měnit konfiguraci routerů, adresy apod.),

zvětšení agregovaného přenosového výkonu,

zvýšení a stabilita přenosového pásma dostupného uživateli,

různé přístupové rychlosti na různých portech přepínačů,

podpora různých topologií, modularita zařízení

podpora VLÁN (virtuální LAN)

vyšší bezpečnost (nižší možnost odposlechu dat)
