Práce s editorem: úprava či vytvoření programu a jeho instalace do Protea

Práce s editorem: úprava či vytvoření programu a jeho instalace do Protea

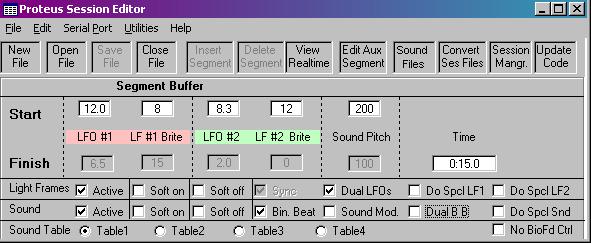

Spusť Proteus Session Editor takto: klikni na tlačítko Start, najeď kurzorem na položku Všechny programy , počkej, až se ti rozbalí nabídka, poté najeď kurzorem na položku ProtEd2_2 a po rozbalení další nabídky klikni na tuto ikonu: (v případě potřeby si vytvoř zástupce na ploše).

Český popis funkcí editoru, potřebných k úpravě a vytváření programů

Vytvoření programu a jeho stažení z PC do Protea

1. Otevření nových segmentů
2. Výběr počtu a označení segmentů
3. Editace segmentu (ů)
4. Testování segmentu (ů) v reálném čase
5. Pojmenování a uložení hotového programu
6. Stažení hotového programu do Protea

Otevření nových segmentů

Klikni na tlačítko New File, které se nachází v levé horní části editoru. Vyber počet segmentů (minimálně 2), volbu potvrď tlačítkem Okay. Standardně je přednastavena volba Soft On pro začátek prvního segmentu a volba Soft Off pro konec posledního segmentu.

Výběr počtu a označení segmentů

Označený segment je zvýrazněn šedou barvou. Segment se označí tím, že na něj klikneš. Pouze takto označený (vybraný) segment můžeš upravovat (editovat). Nový (další) segment můžeš do programu přidat klinutím na tlačítko Insert Segment. Podobně odstranit segment můžeš kliknutím na tlačítko Delete Segment. Obě tato tlačítka se nacházejí v horní části editoru.

Editace segmentu (ů)

Proveď nastavení hodnot = úpravu (editaci) segmentu (ů). Kliknutím na jednotlivá políčka v řádku označeném Start a Finish se vždy zobrazí osa hodnot. Hodnoty můžeš nastavit „táhýlkem“ pomocí myši, nebo zadáním hodnoty na numerické klávesnici. V jednotlivých segmentech můžeš také nastavit speciální funkce, popsané v tabulce na předchozí straně.

Testování segmentu (ů) v reálném čase

Vytvořené segmenty si můžeš poslechnout „v reálném čase“. Postupuj takto:

a)    Připoj Proteus pomocí PC kabelu k počítači. Zapni jej a aktivuj režim PC.

b)    Vyber segment, který chceš přehrát (musí být označen šedým pruhem), klikni na tlačítko View Realtime, umístěné v horní části editoru. Poté klikni na jedno ze čtyř tlačítek, která se objevila vpravo:

Run Segment (běh segmentu)

Run Segments (běh označených segmentů)

Run Session (běh celého programu – všech vytvořených segmentů)

Cancel (zpět, zrušit)

Pojmenování a uložení hotového programu

Po vytvoření celého sezení (programu) klikni na tlačítko File, umístěné v levé horní části editoru, poté vyber položku Save As. V horním řádku nově otevřeného dialogového okna smaž název, který tam je a napiš svůj název právě vytvořeného programu. Potvrď (ulož program) kliknutím na tlačítko Save As.

Stažení hotového programu do Protea

a)    Na displeji Protea nastav režim dl.

b)    Otevři Session Manager kliknutím na tlačítko Session Mangr., umístěné v pravé horní části editoru.

c)    Klikni na tlačítko Open (New) Album, které se objevilo v nově otevřeném okně.

d)    V levé dolní části okna vyber kliknutím program, který chceš stáhnout do Protea, dále klikni na tlačítko Add to List (vybraný program se objeví v pravé části okna). Takto můžeš vybrat libovolný počet programů, které chceš stáhnout a uložit do Protea. Vybrané programy můžeš i uložit jako určité Album („knihovna“ několika programů) tak, že název Alba zadáš do řádku vpravo nahoře (označeného jako ALBUM NAME).

e)    Klikni na tlačítko Send to Utility Area.

f)    Po skončení stahování do Protea je tebou vytvořený program označen na displeji přístroje jako U01.

Úprava programu a jeho stažení z PC do Protea

1. Otevři Proteus Session Editor a klikni na tlačítko Open File.
2. V levé horní části okna klikni dvakrát na položku Proteus Programs. Ve spodní části okna se zobrazí názvy jednotlivých souborů (programů).
3. Jedním kliknutím označ vybraný program a poté klikni na tlačítko Open.
4. Dále pokračuj podle výše uvedeného postupu pro vytvoření nového programu od bodu č. 3 (editace segmentů) až do konečné podoby a uložení programu.
