Paměti můžeme dělit z různých hledisek podle vlastností, materiálu, rychlosti a podobně.
Všechny paměti xROM jsou statické a Non-Volatile - jednou zapsaná informace zůstává trvale uložena. Volatilita je schopnost paměťové buňky udržet si informaci i bez napájení.
Základní parametry pamětí jsou:
Vnitřní paměti – polovodičové
RWM paměť čtení/zápis – programy, data
ROM paměť pouze čtení-rezidentní programy, konstanty
RAM paměť s libovolným přístupem – operační paměť počítače, vyrovnávací paměti
FIFO First In – First Out – data jsou z paměti čtena v tom pořadí v jakém byla zapsána do paměti. Po přečtení je položka zrušena.
LIFO Last In – First Out – data jsou z paměti čtena v opačném pořadí, než jsou zapsána do paměti – paměti typu STACK
NVRAM Non Volatile RAM – po zapnutí napájení se informace ROM přepíše do RWM se kterou se pracuje (operace RECALL). Před vypnutím se z RWM zapíše do ROM (operace STORE)
SRAM Static RAM – vyrovnávací paměti cache
DRAM Dynamic RAM – operační paměť
Základním požadavkem na paměťový prvek je co nejmenší příkon na hradlo, co největší hustota integrace a co největší přístupová rychlost. Nejlépe vyhovuje technologie CMOS.
Interní paměti jsou zapojeny jako matice paměťových buněk. Každá buňka má kapacitu jeden bit. Takováto buňka tedy může uchovávat pouze hodnotu logická 1 nebo logická 0.

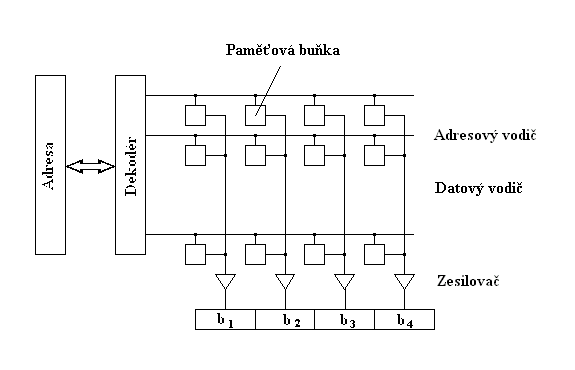

Obecná struktura vnitřní paměti.
|
Struktura vnitřní paměti |
Při přístupu do paměti (čtení nebo zápis) je vždy udána adresa paměťového místa, se kterým se bude pracovat. Tato adresa je přivedena na vstup dekodéru. Dekodér pak podle zadané adresy vybere jeden z adresových vodičů a nastaví na něm hodnotu logická 1. Podle toho, jak jsou zapojeny jednotlivé paměťové buňky na příslušném řádku, který byl vybrán dekodérem, projde resp. neprojde hodnota logické jedničky na datové vodiče. Informace je dále na koncích datových vodičů zesílena zesilovačem. V případě, že hodnota logická jedna projde přes paměťovou buňku, obdržíme na výstupu hodnotu bitu 1. V opačném případě je na výstupu hodnota bitu 0.
Zcela analogický je postup i při zápisu hodnoty do paměti. Opět je nejdříve nutné uvést adresu paměťového místa, do kterého se bude zapisovat. Dekodér vybere adresový vodič příslušný zadané adrese a nastaví na něj hodnotu logická 1. Dále se nastaví hodnoty bitů b1 až b4 na hodnoty, které se budou do paměti ukládat. Tyto hodnoty jsou potom uloženy do paměťových buněk na řádku odpovídajícím vybranému adresovému vodiči.
Paměti ROM
(Read Only Memory)
Paměti ROM jsou paměti, které jsou určeny pouze pro čtení informací. Informace jsou do těchto pamětí pevně zapsány při jejich výrobě a potom již není možné žádným způsobem jejich obsah změnit. Jedná se tedy o statickou, energeticky nezávislou paměť určenou pouze ke čtení. Slouží k uchování rezidentních programů:
- testovací program základních technických prostředků počítače
- zaváděcí rutina OS (tzv. technický zavaděč)
- obslužné programy základních technických prostředků počítače a jeho standardních přídavných zařízení (tzv. BIOS – Basic Input Output Systém).
Při výrobě tohoto typu paměti se používá nejčastěji některé z následujících realizací paměťových buněk.

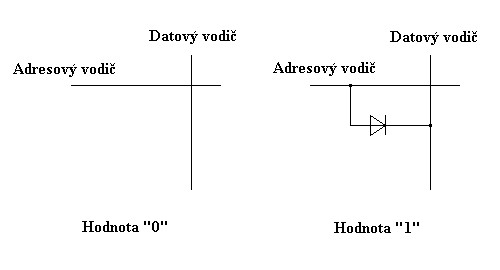

Paměťová buňka paměti ROM může být realizována jako dvojice nespojených vodičů a vodičů propojených přes polovodičovou diodu.
|
Realizace buňky paměti ROM pomocí polovodičové diody |
V prvním případě nemůže žádným způsobem hodnota logická jedna přejít z adresového vodiče na vodič datový. Jedná se tedy o buňku, ve které je permanentně uložena hodnota 0. V případě druhém hodnota logická 1 přejde z adresového vodiče přes polovodičovou diodu na vodič datový. Toto zapojení představuje tedy paměťovou buňku s hodnotou 1. Dioda je zapojena tak, aby hodnota logická 1 mohla přejít z adresového vodiče na datový, ale nikoliv v opačném směru, což by vedlo k jejímu šíření po velké části paměti.
Jednotlivé buňky paměti ROM je také možné realizovat pomocí tranzistorů, a to jak v technologii TTL, tak v technologiích MOS. Její realizace v technologii TTL je uvedena na následujícím obrázku.
|
Realizace paměťové buňky ROM pomocí tranzistoru v technologii TTL |
V tomto případě je na datový vodič neustále
přiváděna hodnota logická 1. Pokud dojde k vybrání adresového vodiče a tím k umístění
hodnoty logická jedna na tento vodič, tak v případě, že je tranzistor T spojen
s tímto adresovým vodičem, dojde k jeho otevření a tím k propojení datového
vodiče se zemí. Na takto propojeném datové vodiči se potom objeví hodnota
logická
Zcela analogicky pracuje i buňka paměti ROM zapojená pomocí tranzistorů v některé z technologií MOS.
|
Realizace paměťové buňky ROM pomocí tranzistoru v technologii MOS |
Tranzistory připojené k napájecímu vodiči plní pouze úlohu rezistorů podobně jako u buňky v předešlém případě. Samotná buňka pracuje na stejném principu, který byl popsán u buňky v technologii TTL.
Paměti PROM (Programable Read Only Memory)
Paměť PROM neobsahuje po vyrobení žádnou pevnou informaci a je až na uživateli, aby provedl příslušný zápis informace. Tento zápis je možné provést pouze jednou a poté již paměť slouží stejně jako paměť ROM. Paměti PROM představují statické a energeticky nezávislé paměti.
Buňku paměti je možné realizovat podobně jako u paměti ROM. Při výrobě je vyrobena matice obsahující spojené adresové vodiče s datovými vodiči přes polovodičovou diodu a tavnou pojistku z niklu a chromu (NiCr). Takto vyrobená paměť obsahuje na začátku samé hodnoty 1.
|
Realizace paměťové buňky PROM pomocí diody |
Zápis informace se provádí vyšší hodnotou elektrického proudu (cca 10 mA), která způsobí přepálení tavné pojistky a tím i definitivně zápis hodnoty 0 do příslušné paměťové buňky.
Paměti typu PROM se také realizují pomocí bipolárních multiemitorových tranzistorů, jak je uvedeno na následujícím obrázku
|
Realizace paměťové buňky PROM pomocí multiemitorových tranzistorů |
Takto realizovaná paměť PROM obsahuje pro každý adresový vodič jeden multiemitorový tranzistor. Každý z těchto tranzistorů obsahuje tolik emitorů, kolik je datových vodičů. Při čtení z paměti je opět na příslušný adresový vodič přivedena hodnota logická 1, která způsobí, že tranzistor se otevře a ve směru kolektor emitor začne procházet elektrický proud. Jestliže je tavná pojistka průchozí, procházející proud otevře tranzistor, který je zapojen jako invertor, a na výstupu je přečtena hodnota 0. Jestliže tavná pojistka byla při zápisu přepálena, tzn. je neprůchozí, nedojde k otevření tranzistoru a na výstupu je přečtena hodnota 1.
Paměť PROM pracující na tomto principu má po
svém vyrobení ve všech buňkách zapsánu hodnotu
Mazatelné paměti PROM
Paměti EPROM (Eraseable Programable Read Only Memory)
Paměť EPROM je statická energeticky nezávislá paměť, do které může uživatel provést zápis. Zapsané informace je možné vymazat působením ultrafialového záření. Tyto paměti jsou realizovány pomocí speciálních unipolárních tranzistorů, které jsou schopny na svém přechodu udržet elektrický náboj po dobu až několika let. Tento náboj lze vymazat právě působením UV záření. Paměti EPROM jsou charakteristické malým okénkem v pouzdře integrovaného obvodu obsahujícího tuto paměť. Pod okénkem je umístěn vlastní paměťový čip a to je místo, na které směřuje při vymazávání zdroj UV záření. Při práci bývá tento otvor většinou přelepen ochranným štítkem, aby nedocházelo ke ztrátám informace vlivem UV záření v ovzduší.
Zapojení jedné buňky paměti EPROM je podobné jako u paměti EEPROM (viz dále).
Paměti EEPROM (Electrically EPROM)
Tento typ paměti má podobné chování jako paměti EPROM, tj. jedná se o statickou energeticky nezávislou paměť, kterou je možné naprogramovat a později z ní informace vymazat. Výhodou oproti EPROM pamětem je, že vymazání se provádí elektricky a nikoliv pomocí UV záření, čímž odpadá nepohodlná manipulace s pamětí při jejím mazání.
Při výrobě pamětí EEPROM se používá speciálních tranzistorů vyrobených technologií MNOS (Metal Nitrid Oxide Semiconductor). Jedná se o tranzistory, na jejichž řídící elektrodě je nanesena vrstva nitridu křemíku (Si3N4) a pod ní je umístěna tenká vrstva oxidu křemičitého (SiO2). Vlastní buňka paměti EEPROM pak pracuje na principu tunelování (vkládání) elektrického náboje na přechod těchto dvou vrstev.
|
Realizace buňky paměti EEPROM pomocí tranzistoru MNOS |
Při zápisu dat se přivede na příslušný adresový vodič záporné napětí -U a datový vodič buněk, do nichž se má zaznamenat hodnota 1, se uzemní. Tranzistor se otevře a vznikne v něm náboj, který vytvoří velké prahové napětí. Při čtení se přivede na adresový vodič záporný impuls. Tranzistor s malým prahovým napětím se otevře a vede elektrický proud do datového vodiče, zatímco tranzistor s velkým prahovým napětím zůstane uzavřen.
Vymazání paměti se provádí kladným napětím +U, které se přivede na adresové vodiče. Tunelovaný náboj se tím zmenší a prahové napětí poklesne, čímž je paměť vymazána.
Paměti Flash
Flash paměti jsou obdobou pamětí EEPROM. Jedná se o paměti, které je možné naprogramovat a které jsou statické a energeticky nezávislé. Vymazání se provádí elektrickou cestou, jejich přeprogramování je možné provést přímo v počítači. Paměť typu Flash tedy není nutné před vymazáním (naprogramováním) z počítače vyjmout a umístit ji do speciálního programovacího zřízení.
Paměti RAM
Paměti RAM jsou určeny pro zápis i pro čtení dat ,Jedna se o paměti ,které jsou energeticky závisle .Podle toho ,zda jsou dynamické nebo statické ,jsou dále rozděleny na
DRAM -Dynamické ram
SRAM- statické
Paměti SRAM (static random Access memory)
(obrázek)
Jednotlivé paměťové buňky bývají uspořádány do matice ,jejich výběr je prováděn přes řádkové a sloupcové vodiče.Paměť je tvořena klopným obvodem se dvěma stavy .Přes výběr řádku je zapsána je zapsána informace připojena na datové vodiče . adresace paměťové matice je zapisována přes dekodér řádku a dekodéru sloupců ,data jsou v budících obvodech a přivedena na datovou sběrnici . součet řádkových a sloupcových vodičů udává šířku adresového slova.
U SRAM pamětí se používá dvou datových vodičů. Vodič Data je určen k zápisu do paměti
Vodič značený jako Data se plíva ke čtení .Hodnota na tomto vodičce vždy opačná než hodnota uložená paměti. Takže na konci je nutno ji ještě negovat.Při zápisu se na adresový vodič umístí hodnota logická 1. Tranzistory T1 a T2 se otevřou . na vodič data se přivede zápisová hodnota (např.1).Tranzistor T1 je otevřen, takže jednička na vodiči Data otevře tranzistor T4 a tímto dojde k uzavření tranzistoru T3 .Tento stav odvodu představuje uložení hodnoty 0 do paměť. Zcela analogický tato buňka pracuje i při zápisu hodnoty 1.rozdíl je pouze v tom , že tranzistor T4 zůstane uzavřen a to způsobý otevření tranzistoru T3.
Při čtení je opět na adresový vodič přivedena hodnota logická 1, což opět způsobý otevření tranzistoru T1 a T2 . Jestliže byla v paměti zapsána hodnota 1,je tranzistor T4 otevřen (tj. na jeho výstupu je hodnota 0),Tuto hodnotu obdržíme na vodiči Data . Opět zcela analogicky v případě uložené hodnoty 0 , kdy tranzistor T4 je uzavřen(Tj. na jeho výstupu je hodnorta1)
Poznámka :Tranzistor T5 a T6 plní poze funkci rezistoru.
Paměti SRAM je možné uskutečnit i v TTL. Buňka takovéto paměti pracuje na podobném principu jako buňka v Technologii MOS.
Obrazek
Paměťi SRAM jsou výhodné zejména pro svou nízkou přísunovou dobu (4-20ns) .Jejich nevýhodou je naopak vývyšší složitost a to z toho plynoucí vyšší výrobní náklady . Vsoučasné obě jsou paměti sram používany především pro realizaci pamětí typu cach, jejíchž kapacita je ve srovnání s operační pamětí několikrát nižší.
Paměti DRAM(Dynamic Random access Memory)
