Konečně jsem se po závodě CQ WPX dostal k tomu, abych sepsal něco ohledně dekódování programu HBO v českých kabelových sítích. Firmy při volení kódovacího systému dbali převážně na to, aby dekodér byl hlavně ekonomický a z toho vyplývá, že se jedná o velmi primitivní kódovací systém. Vlastní kódování spočívá v jednom rušivém signálu, který je vysílán přibližně 2 Mhz nad nejvyšším obrazovým kmitočtem programu HBO. Tento rušivý kmitočet je větší úrovně než vlastní televizní signál programu a veškeré televizory si s takovým signálem neporadí. Vlastní dekódování je založeno na odstranění tohoto rušivého signálu. To byla trocha teorie o tom jakým, způsobem budeme při dekódování postupovat a teď k jeho praktické stavbě.

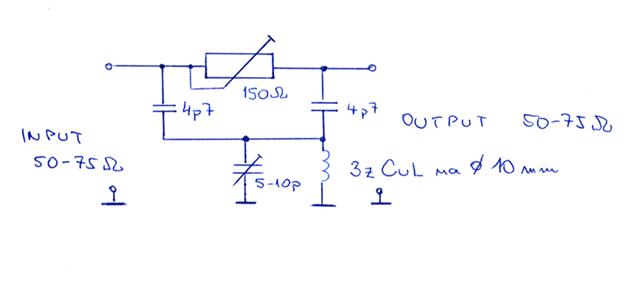

Jedná se sice o velmi jednoduchý obvod, ale bez potřebných přístrojů je tento obvod jen velmi težko nastavitelný. Proto vás chci před stavbou na to upozornit a ušetřit tak vaše zklamání, pokud se vám jej nepodaří nastavit. Jeho stavbu nechte raději na dobře vybaveném známém, nebo odborné firmě. K nastavení je zapotřebí několika přístrojů, ale bezpodmínečně nutný je Wobler. Bez jeho použití tento obvod lze nastavit jen NÁHODOU ! Pokud jste takto vybaveni již pro vás nebude problém daný obvod sestavit. Nyní musíme přistoupit k nalezení vysílacího kmitočtu programu. Já osobně jsem tuto zádrž zkoušel prakticky na kmitočtu kanálu S22 - 310 MHz a rušivý signál byl 320 MHz a na tento kmitočet nastavujeme zádrž. Tomuto kanálu také odpovídá konstrukce obvodu a použité součástky, ale pokud jste jen trošku odborně vzdělaný v danném oboru, tak samozřejmě nebude problém jej nastavit například v pásmu UHF nebo na kanálu R2. Po sestrojení obvodu nastavte jeho maximální útlum na kmitočet 320 MHz a už stačí jen obvod zapojit mezi televizor a účastnickou zásuvku. Pokud se při stavbě setkáte s jiným kmitočtem, nebo s dalšími jinými možnostmi kódování, prosím napište mi o tom, ať můžu o frekvencích seznámit čtenáře. Samozřejmě, že použité schéma je jen jedna z mnoha možných variant, ale v praxi se mi osvědčila nejlépe. Další možná lepší variantou je použití pahýlu lambda půl nebo čtvrt. Vzhledem k nastavování je asi lepší použít lambda čtvrt a zakončený kapacitátorem, kterým nastavíte přesně potřebný kmitočet. Přeji vám příjemnou zábavu a během následujícího týdne vás seznámím jak dekódovat HBO přijímané prostřednictvím MMDS (pokud je kódováno). Tento systém byl vyzkoušen na sítích Dakr a TES.
