Hladač elektrického vedenia

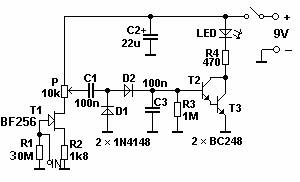

Schéma hladača elektrického vedenia je na obrázku. Ako snímač elektromagnetického vlnenia tu služí polovodičový prechod tranzistora FET – T1. Tento tranzistor má v riadiacej elektróde zapojený vysoký odpor R1 = 30M to preto, aby túto elektródu nemal „vo vzduchu“ a nemohla sa do nej naindukovať statická elektrina, ktorá by tranzistor zničila. Odpor však musí býť dostatočne velký, aby sa mohol tranzistor otvoriť slabým elektromagnetickým polom. Priblížením sa antény ku zdroju elektromagnetického vlnenia, sa vlnenie naindukuje do antény, následne do tranzistoru a z nej ďalej pokračuje na trimer P. Ten služí k obmedzeniu citlivosti. Z bežca trimeru sa potom odvádza signál cez oddelovaci kondenzátor C1 na jednoduchý usmerňovač zložený z dvoch diód. Záporné pulzy su zkratované cez D1 na zem a kladné prejdu diódou D2 na bázu tranzistora T2. Odpor R3 slúži k zavreniu tranzistora pokial na bázu nemá žiadny signál, aby nedochádzalo k jeho samovolnému otváraniu. A kondenzátor C3 tento signál vyfiltruje. Tranzistory T2 a T3 sú v darlingtonove zapojené, aby sa docielilo vyžšieho zesilnenia. Pokiaľ sú zapojené takto, je ich výsledné zosilnenie približne násobok zosilnenia každého z nich. Tieto tranzistory slabý signál zosilnia a privedu napätie cez odpor R4 na LED diódy D3 a tá sa rozsvieti.

Pri oživení elektrického obvodu 9V, let dióda zablikne.
Na ďalšom obrázku je zapojenie vývodu tranzistoru BF256. Tranzistor BF256 môžme nahradit tranzistorom BF245.

Na ďalšom obrázku je návrh doštičky a jej osadenie. Doštička je nakreslená v skutočnej veľkosti a jej rozmer je 66 × 18 mm.

Zoznam sučiastok:
