Konstrukční rozměry ozubených kol

Konstrukční rozměry ozubených kol

Pastorky, dle obr. 1 se zhotovují v kuse s hřídelem, je-li:

jinak samostatné s upevněním na pero či nalisováním s hodnotou:

(pro litinu platí vyšší hodnota)

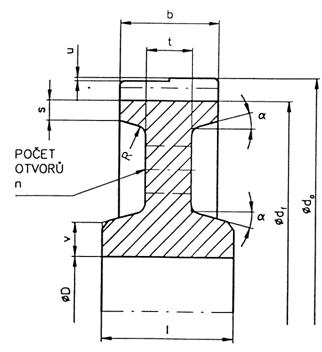

Rozměry ozubených kol (obr. 2) se volí:

pro ocel

pro litinu

pokud pak

pokud pak

podle velikosti kola

pro soustružená kola

(= úkos 1:20 1:50) odlitky

(= úkos 1:10 1:20) výkovky

pro upínání na NC strojích

Pro se provádějí do disků otvory, počet a velikost tak, aby byla zachována tuhost

Výkres ozubeného kola musí obsahovat následující údaje (kótou či v tabulce):

- normálný modul, počet zubů, úhel sklonu zubů, tvar základního profilu (buď uvést ČSN, nebo uvést hodnotu a, h_a, h_f, r, protuberans, to se týká nenormalizovaných zubů, například t.zv. “vysoké zuby” pro dosažení celočíselných součinitelů záběrů);

- přesnost ozubení a to odkazem na normu (např ČSN 01 4682 7-8-8 Cc) nebo uvést číselně úchylky (F_r, f_pb, f_i^”, F_i^”, F_a, F_b

-kontrolní rozměr tloušťky zubů (rozměr přes zuby či válečky) a tolerance;

- odkaz na spoluzabírající kolo (kola) (č. výkresu, počet zubů, osová vzdálenost);

- doplňkové údaje d, d_f, d_b, b_b a další, pokud jsou zapotřebí;

- další údaje dle zvyklostí výrobce;

- materiál a případné chemicko-tepelné zpracování s parametry;

- přesnost tělesa kola, opracování zejména upínacích ploch (referenční plocha, házení, kolmost);

- drsnosti zubů a upínacích ploch
