Návrhový výpočet čelních ozubených kol
podle ČSN 01 4686 část 4
Průměr roztečné kružnice pastorku d1 se vypočte z výrazu:
kde, pokud nejsou k dispozici jiné ověřené veličiny se volí:
fH je pomocný součinitel = 770 pro přímé zuby, 690 pro šikmé zuby ;
KH = KA · KHb
KA je součinitel vnějších dynamických sil podle tab. 35 ČSN 014686-2
KHb je součinitel nerovnoměrnosti po šířce ozubení obr. 1 přílohy ČSN 01 4686-4
bwH/d1 je poměr šířky ozubení k rozteč. průměru podle tab. 24 přílohy ČSN 01 4686-4
sHP je přípustné napětí v dotyku = 0,8 · sH,lim,1
sH,lim,1 je mez únavy v dotyku pastorku, kde se bere, že sH,lim,1 s H,lim
s H,lim mez únavy v dotyku pro bázový počet cyklů - tab. 12 ČSN 01 4686-5
T1 krouticí moment pastorku
i převodový poměr
Normálný modul mn se vypočte z výrazu:
kde, pokud nejsou k dispozici jiné ověřené veličiny se volí:
fF je pomocný součinitel = 18;
KF = KA · KHb
KA je součinitel vnějších dynamických sil podle tab. 35 ČSN 014686-2
KHb je součinitel nerovnoměrnosti po šířce ozubení obr. 1 přílohy ČSN 01 4686-4
bwF/mn je poměr šířky ozubení k normálnému modulu dle tab. 24 přílohy ČSN 01 4686-4

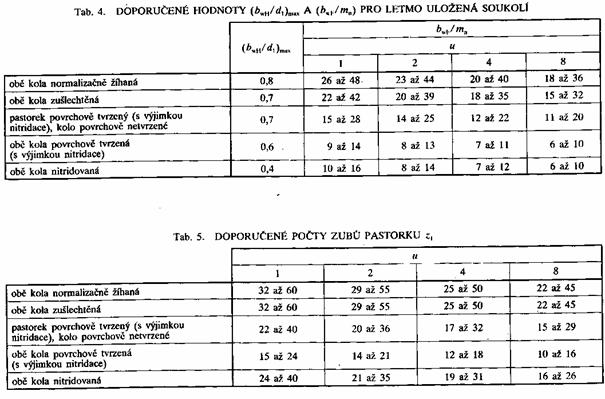

z1 je počet zubů pastorku dle tab. 5 přílohy ČSN 01 4686-4
sFP je přípustné napětí v ohybu = 0,6 · sF,lim,1
sF,lim,1 je mez únavy v dotyku pastorku, kde se bere, že sF,lim,1 s F,lim
s F,lim mez únavy v ohybu pro bázový počet cyklů - tab. 12 ČSN 01 4686-5
T1 krouticí moment pastorku
Přílohy a tabulky:
KA podle tab. 3 ČSN 014686-2
|
KA |
Nerovnoměrnost zatěžování hnaným strojem |
|||
|
Nerovnoměrnost zatěžování hnacím strojem |
Bez rázů |
Malé rázy |
Střední rázy |
Velké rázy |
|
Plynulé zatěžování | ||||
|
Malá nerovnoměrnost |
| |||
|
Střední nerovnoměrnost | ||||
|
Velká nerovnoměrnost | ||||
tab. 4 ČSN 01 4686-2 - Nerovnoměrnost hnacích strojů
|
Plynulé zatěžování |
Elektromotor, parní turbína, plynová turbína |
|
Malá nerovnoměrnost |
Hydromotor, parní turbína, plynová turbína |
|
Střední nerovnoměrnost |
Víceválcový spalovací motor |
|
Velká nerovnoměrnost |
Jednoválcový spalovací motor |
tab. 5 ČSN 01 4686-2 - Nerovnoměrnost hnaných strojů
|
Bez rázů |
Generátor, dopravník (pásový, deskový, šnekový), lehký výtah, soukolí posuvu obráběcího stroje, větrák, turbodmychadlo, turbokompresor, míchadlo na materiál konstantní hustoty. |
|
Malé rázy |
Generátor, zubové čerpadlo, rotační čerpadlo. |
|
Střední rázy |
Hlavní pohon obráběcího stroje, těžký výtah, otoč jeřábu, důlní větrák, míchadlo na materiál s proměnnou hustotou, víceválcové pístové čerpadlo, napáječka. |
|
Velké rázy |
Lis, kalandr na pryž, válcovací stolice, lopatové rýpadlo, těžká odstředivka, těžká napáječka, vrtná souprava, briketovací lis, hnětací stroj. |

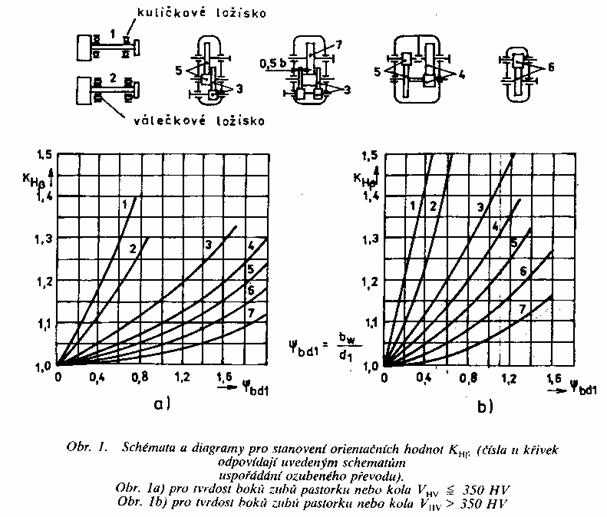

KHb podle obr. 1 přílohy ČSN 01 4686/4

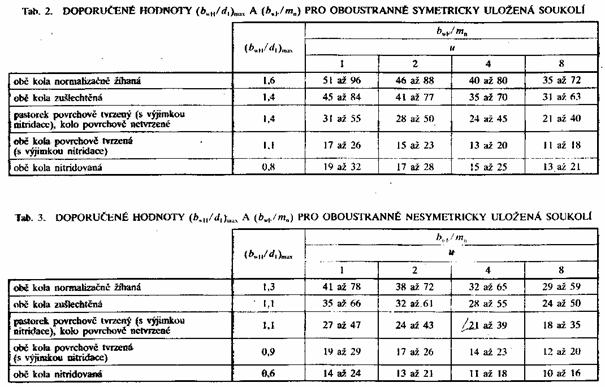

bwH/d1 je poměr šířky ozubení k rozteč. průměru podle tab. 24 přílohy ČSN 01 4686-4

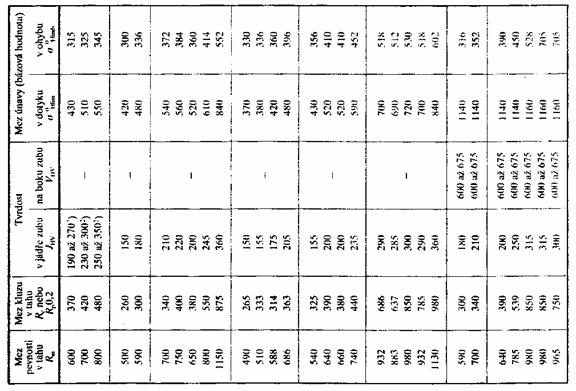

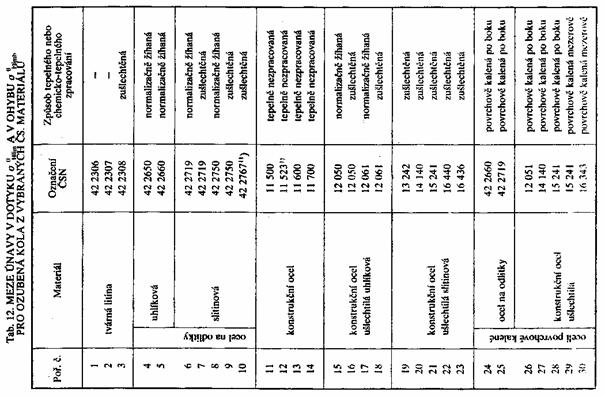

s H,lim v dotyku a s F,lim v ohybu podle tab. 12 ČSN 01 4686-5
|
