Značná část měřených veličin bývá zaznamenána ve formě časově spojitého průběhu analogového napětí a do číselné formy se musí převést pomocí převodníků, a proto zaujímají klíčové postavení v řídícím systému.
D/A převodníky
Pasivní
|
|

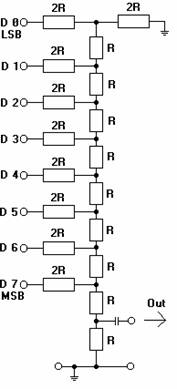

Je-li na příslušný bitový vodič přivedena logická „1“, k celkovému výstupnímu napětí se připočte úbytek napětí od příslušného proudu. Např. od bitu D 0 je příspěvek napětí nejmenší od D 7 největší. Odpory způsobí zachování přírůstkové řady proudu. |
Aktivní
|
|

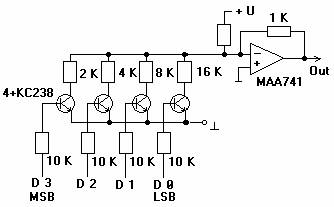

U D/A převodníku využíváme vlastnosti operačního zesilovače u kterého je zesílení prakticky určeno zpětnou vazbou. Po přivedení logické 1 na bázi tranzistoru dojde k jeho sepnutí. Operační zesilovač povede sečtené proudy od jednotlivých bitů na výstupní napětí, čímž vyšší řád tím větší proud. Po přivedení logické 0 tranzistor se nesepne, celkový proud se tímto řádem (bitem) nezvýší. |
A/D převodníky
S paralelní komparací
Převodníky analogového signálu v číselný (A/D) jsou povětšinou založeny buď na principu transformace napětí na jinou fyzikální veličinu (většinou čas), která se snadněji digitalizuje nebo na komparačním principu, tj. srovnávání převáděného analogového napětí s proměnným napětím vytvářeným např. pomocí D/A převodníku. V okamžiku, kdy rozdíl mezi srovnávanými napětími je menší než určitá mez, se převod zastaví a zobrazí se výstupní číslo D/A převodníku.
|
|

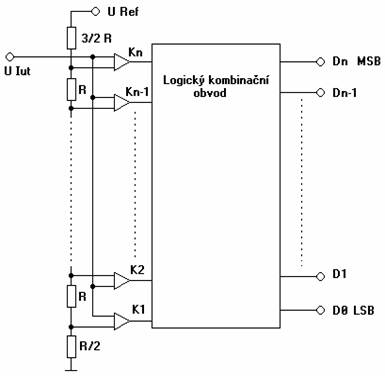

Vstupní referenční napětí, rozdělíme odporovým děličem na jednotlivé řády dvojkového čísla. Přivedené napětí porovnáme s jednotlivými předpokládanými napětími pro všechny řady. Na výstupu komparátoru je kladné nebo záporné napětí podle toho, zda převáděné napětí v daném řádu odpovídá nebo neodpovídá předpokládané hodnotě log. obvod převede pro všechny řády toto napětí do log. Hodnot. Rychlý převod má malou rozlišovací schopnost. |
Inkrementační
|
|
Výhody: jednoduchost Nevýhody: pomalý nestejná doba převodu |
Aproximační
|
|
Up = 0 – 5,10 V U0 = 3,746 V
|
Převod spojitého signálu na nespojitý
V určitých časových okamžicích odebereme vzorek spojitého signálu – vzorkování. Aby nedošlo k nepřesnosti při převodu, musí být vzorkovací kmitočet nejméně dvojnásobkem kmitočtu převáděného spojitého signálu.
Kvantizace

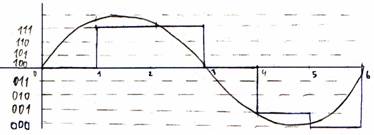

V každém okamžiku 1, 2, 3… provedeme změření vstupního napětí a přiřadíme mu nejbližší hladinu. Tuto hladinu prohlásíme za správnou hodnotu a přiřadíme jí odpovídající dvojkové číslo. Takto postupujeme pro každý časový okamžik vzorkování. Čím více hladin pro převod, tím je převod přesnější. Počet získaných bitů se objeví v názvu převodníku 8, 12, 16, 20, 24 bitů. Převod musí být dostatečně rychlí, musí být ukončen, než dojde ke snímání dalšího vzorku.
Kvantizační šum – rozdíl mezi skutečnou a převedenou hodnotou.
|
