Používateľská príručka k prezentačnej databáze systému merania náklonu reaktorov

Úvod:  Účelom tejto príručky je oboznámiť používateľa s možnosťami a zásadami práce s prezentačnou databázou systému merania náklonu reaktorov. Nekladie si za úlohu osvetliť prácu celého meracieho procesu, len jeho finálnej vrstvy, s ktorou prichádza užívateľ bežne do styku.

Minimálne systémové požiadavky :

PC s procesorom Intel Pentium 100Mhz

32 MB RAM

150 MB voľného priestoru na disku

sieťové spojenie s meracím počítačom /neplatí pre databázu ma meracom PC/

nainštalovaný MS ACCESS 97 a MS GRAPH

v Ovládacom paneli à Miestne nastavenie zvolené slovenské prostredie /inak sa vyskytne chyba importu/

Tieto hodnoty sú skutočne minimálne a umožňujú iba zúfalo pomalý beh programu. Procesor a pamäť odporúčam zdvojnásobiť.

Databáza a jednotlivé položky menu:

Databáza má nasledujúce vlastnosti:

databáza je navrhnutá v MS ACCESS 97

umožňuje graficky zobrazovať namerané údaje, tlač grafov a tabuliek nameraných hodnôt

možnosť uloženia a prezerania výnimočných udalostí

zadávanie bodov a výpočet náklonu HDR, ich archivácia a tlač, grafické zobrazenie HDR

priemerné hodnoty /PHOdinové, PDEnné, PTYždenné, PMEsačné a PROčné/ sú uchovávané priamo v databáze po celú dobu životnosti, teda viac ako 10 rokov

možnosť zvoliť interval vymazávania nameraných /5 minútových/ dát, štandardne 1/2 roka

Graf AUT vynáša náklon reaktora /reaktorov/ v polárnom grafe za vybrané časové obdobie, prípadne sledovanie aktuálneho pohybu reaktora, ukladanie a prezeranie mimoriadnych udalostí

Graf HDR zobrazuje náklon Hlavnej Deliacej Roviny zvoleného reaktora

HDR umožňuje zadávanie prevýšení bodov HDR a následné vyrátanie náklonu HDR, korekcií pre jednotlivé snímače, archivácia a zobrazenie bodov HDR

Pripojenie určuje cestu k importovaciemu súboru pre databázu /doporučuje sa nemeniť/

Nastavenie umožňuje nastaviť hlavné parametre databázy

O programe krátka informácia o produkte

Koniec ukončenie práce s databázou /totožné s krížikom v pravom hornom rohu okna databázy/

Spustenie a obsluha databázy

Databázu je možno spustiť niekoľkými spôsobmi, najjednoduchšie však cez ikonu EBO na pracovnej ploche.  V súbore Chyby merania sa nachádzajú záznamy o chybách a prípadných reštartoch meracieho PC.

Meranie náklonu  à spustenie databázy

Chyby merania  à textový súbor obsahujúci záznamy o chybách merania

V prípade, že ikony na prac. ploche chýbajú, databáza by sa mala nachádzať ;-) na C:SMNR (D:SMNR) a volá sa SMNR.MDB a je nutné vytvoriť zástupcu na prac. ploche ručne.

Základné menu databázy

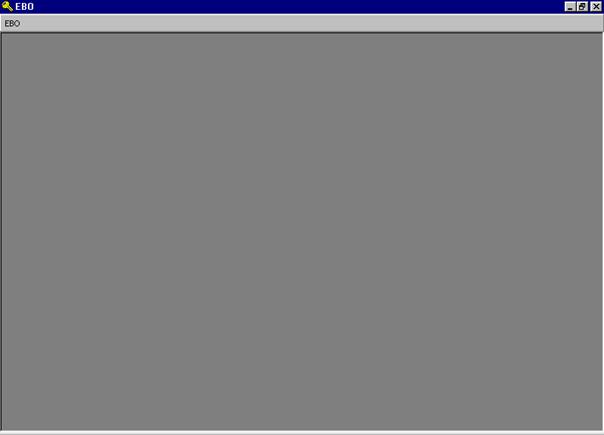

Takto nejako by mohla vyzerať obrazovka po spustení databázy. Po „kliknutí“ na menu EBO, sa objavia položky:

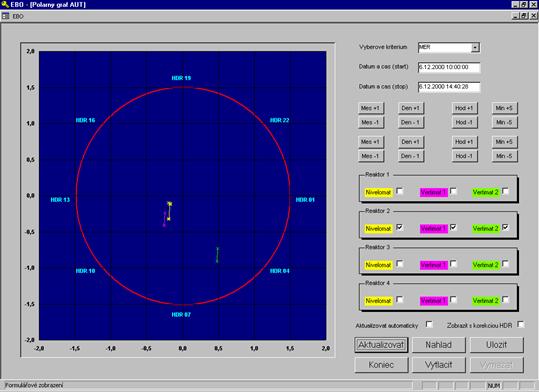

Graf AUT – je obrazovka, na ktorej je v polárnom grafe vynesený náklon reaktora za určité časové obdobie.

Polárny graf Typ vykresľovaných dát Štart Stop

Tlačidlá Štart

Tlačidlá Stop

Voľba prístrojov

Aktualizácia

Zobrazenie s HDR

Programové tlačidlá

Polárny graf – je grafické znázornenie pohybu reaktora /prístrojov/ za zvolené časové obdobie. Obsahuje mriežku s krokom 1/2 mm, vyznačené hlavné body HDR a červený tolerančný kruh.

Typ vykresľovaných dát - umožňuje zvoliť, aký druh údajov sa znázorní v pol. grafe.  Možnosti:

MER- budú sa zobrazovať nepriemerované 5 minútové údaje /max. počet dát/

PHO- budú sa zobrazovať po hodine spriemerované údaje

PDE- budú sa zobrazovať po dni spriemerované údaje

PTY- budú sa zobrazovať po týždni spriemerované údaje. /Týždeň nemusí zodpovedať kalendárnemu  týždňu, začiatok týždňa = prvé spustenie merania/

PME-budú sa zobrazovať po mesiaci spriemerované údaje

PRO-budú sa zobrazovať po roku spriemerované údaje

UPOZORNENIE : databáza je schopná zobraziť súčasne max. 4000 bodov, čo pri MER-aných /5minútových/ dátach predstavuje časový interval <14 dní, pri HOD-inových dátach <166 dní…

Štart - textové pole, kde je určený začiatok intervalu, ktorý chceme zobraziť v pol. grafe. Je možné ho meniť priamo z klávesnice, alebo pomocou tlačidiel Štart

Stop - ako Štart, len určuje koniec intervalu a upravuje sa pomocou tlačidiel Stop

Tlačidlá Štart - slúžia na úpravu Štart-u. ' Mes+1, Den+1, Hod+1, Min+5' zvyšujú dátum o 1 mesiac, deň, hodinu a 5 minút. 'Mes-1, Den-1, Hod-1, Min-5' dátum znižujú.

Tlačidlá Stop - funkcia rovnaká ako u tlačidiel Štart, iba mení textové pole Stop

Voľba prístrojov – „zaškrtávacie políčka“, pomocou ktorých vyberáme prístroje na zobrazenie v pol. grafe. Farba v grafe zodpovedá farbe zvoleného snímača /nivelomaty-žlté, vertimaty1-fialové, vertimaty2-zelené/ Po navolení prístrojov treba stlačiť tlačidlo Aktualizovať, aby sa zmeny prejavili aj v grafe.

Aktualizácia – „zaškrtávacie políčko“, po ktorého navolení sa automaticky občerstvuje vykresľovanie grafu. Táto funkcia je aktívna iba pri importe dát alebo pri znižovaní počtu vykresľovaných prístrojov.

Zobrazenie s HDR – ak je políčko aktívne, dáta z prístrojov sa zobrazujú vzhľadom na poslednú HDR.

Programové tlačidlá

Aktualizovať – spôsobí znovuvykreslenie pol. grafu. Musí sa používať pri operáciách, kde nefunguje automatická aktualizácia, t.j. pri zmene intervalu vykresľovaných dát, pridávaní zobrazovaných prístrojov, zmena typu vykresľovaných dát…

Koniec – ukončenie práce s databázou.

Náhľad – funkcia vykreslí na obrazovke, ako bude vyzerať vytlačený formulár s pol. grafom, s tabuľkami dát.

Vytlačiť – na tlačiarni, ktorá je nastavená ako predvolená, vytlačí formulár s grafom, príp. tabuľky s dátami.

Uložiť – uloženie mimoriadnej udalosti, alebo zaujímavého merania

Vymazať – vymazanie mimoriadnej udalosti

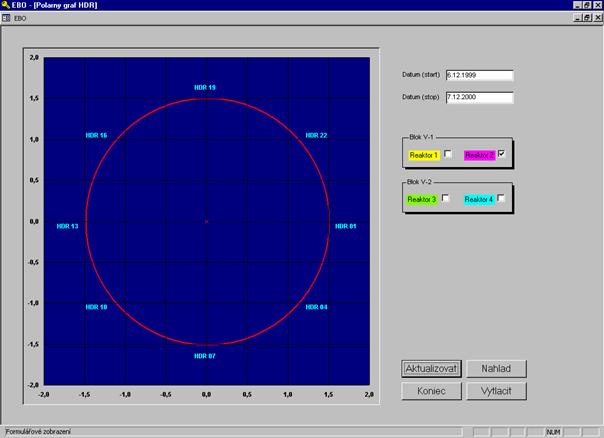

Graf HDR – obrazovka, ktorá umožňuje v pol. grafe vykresliť náklony HDR všetkých reaktorov.

Polárny graf Stop Štart Blok

Programové tlačidlá

Polárny graf – graf, v ktorom sa zobrazuje náklon HDR u zvolených reaktorov za určené časové obdobie.

Štart - textové pole, kde je určený začiatok intervalu, ktorý chceme zobraziť v pol. grafe. Je možné ho meniť priamo z klávesnice.

Stop - ako Štart, len určuje koniec intervalu

Blok – „zaškrtávacie políčka“, pomocou ktorých vyberáme reaktory zobrazované v grafe /HDR/

Programové tlačidlá

Aktualizovať – spôsobí znovuvykreslenie grafu

Koniec – ukončí prácu s databázou

Náhľad – funkcia vykreslí na obrazovke, ako bude vyzerať vytlačený formulár s pol. grafom, s tabuľkami dát.

Vytlačiť – na tlačiarni, ktorá je nastavená ako predvolená, vytlačí formulár s grafom, príp. tabuľky s dátami.

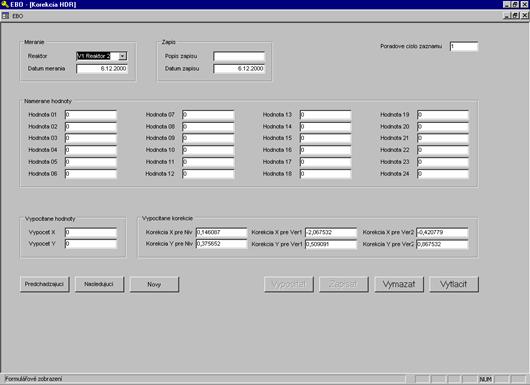

HDR – formulár na zadávanie bodov HDR, na výpočet korekcií jednotlivých prístrojov a náklonu HDR.

Meranie Zápis Namerané hodnoty

Vypočítané

hodnoty

Programové tlačidlá Vypočítané korekcie

Meranie – v položke Reaktor sa realizuje výber reaktora, textové pole Dátum merania je editovateľné a malo by obsahovať skutočný dátum merania HDR.

Zápis – do textového poľa Popis zápisu môžeme vpisovať ľubovoľnú poznámku, Dátum zápisu sa vyplňuje automaticky, podľa systémového dátumu.

Namerané hodnoty – 24 textových polí slúžiacich na vpísanie prevýšení jednotlivých bodov HDR /v mm/

Vypočítané hodnoty – vypočítaný náklon reaktora zvlášť pre X-ovú a Y-ovú os.

Vypočítané korekcie – korekcie, vypočítané pre jednotlivé prístroje tak, aby platilo: náklon prístroja + korekcia = náklon HDR.

Programové tlačidlá

Predchádzajúci, Nasledujúci – pohyb po záznamoch HDR

Nový – založenie nového záznamu z merania HDR /nedá sa pridať záznam so starším dátumom, ako má posledný záznam HDR/

Vypočítať – po vyplnení nameraných hodnôt HDR, vyráta náklon HDR a korekcie pre jednotlivé snímače.

Zapísať – zapíše vyrátaný náklon HDR a korekcie. Po zapísaní už nie je možná spätná editácia, záznam je možné iba vymazať.

Vymazať – vymaže aktuálny záznam HDR

Vytlačiť – vytlačí aktuálny záznam HDR na štandardne navolenej tlačiarni

Pripojenie – textové okno, slúžiace na určenie cesty k importovaciemu súboru. /Užívateľ nepotrebuje meniť nastavenie/

Nastavenie – nastavenie základných parametrov databázy. Pri normálnej práci nie je potreba meniť.

Import dát – hodnota určujúca interval v sekundách, po ktorého uplynutí bude databáza hľadať nové dáta. Štandardne prednastavené na 300 sekúnd = perióda merania.

Mazanie dát – časový interval, kedy sa z databázy vymazávajú každých XXX dní merané /5 minútové/ dáta. Štandardne nastavené na 183 dní v čase od 00:00:00 do 00:05:00 hod.
