Výpočet frekvenční charakteristiky s využitím PC a její konstrukce, měření frekvenčních charakteristik

Laboratorní cvičení TŘ – R3a, R3b

Výpočet frekvenční charakteristiky s využitím PC a její konstrukce, měření frekvenčních charakteristik

Zadání referátu:

Pro daný přenos soustavy 2. řádu, analyzované v prvním laboratorním cvičení, sestavte tabulku vypočítaných hodnot k sestrojení frekvenční charakteristiky.

Uveďte potřebné matematické vztahy a příklad výpočtu jednoho bodu frekvenční charakteristiky (pro jednu hodnotu frekvence).

Další body frekvenční charakteristiky řešte využitím programového vybavení na PC.

Frekvenční charakteristiku sestrojte:

a.     v komplexní rovině

b.     v logaritmických souřadnicích

Zkonstruujte asymptotické logaritmické frekvenční charakteristiky měřené soustavy a zpětně usuzujte na její vlastnosti.

Změřte frekvenční charakteristiku na objektech:

a.     Černá skříňka (fázový posuv určete kompenzační metodou)

b.     Naměřená soustava 2. řádu (fázový posuv určete z Lissajousova obrazce – elipsy)

Naměřené frekvenční charakteristiky graficky znázorněte:

a.     v komplexní rovině

b.     v logaritmických souřadnicích

Z průběhu frekvenčních charakteristik určete:

a.     řád soustavy

b.     statické zesílení soustavy

Proveďte zhodnocení použitých metod a získaných výsledků.

Ad 1) Tabulka vypočtených hodnot:

Pro výpočet všech hodnot jsme využili podpůrný software vytvořený právě pro tuto praktickou úlohu.

Ad 2) Příklad výpočtu jednoho bodu frekvenční char.:

Pro výpočet frekvenční charakteristiky provedeme substituci p = jω :

Úprava na samostatnou reálnou a imaginární část:

Výpočet amplitudy obecně:

Dosazení konkrétních koeficientů našeho přenosu:

Ad 3)

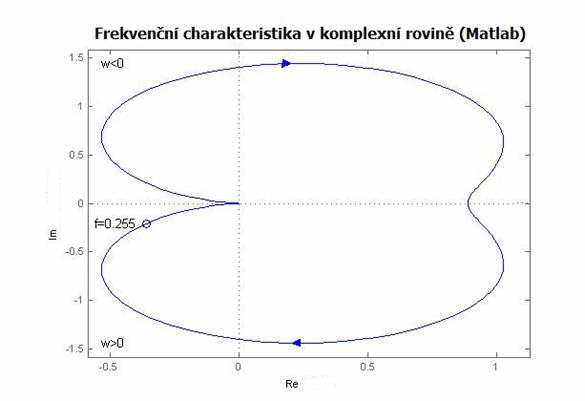

a)    Frekvenční charakteristika v komplexní rovině

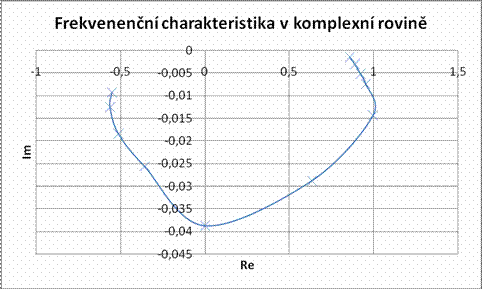

Graf sestrojený z informací uvedených v tabulce (viz příloha č.3.).

b)    Frekvenční charakteristika v logaritmických souřadnicích

Graf sestrojený jako ekvivalent charakteristiky v komplexní rovině. (viz příloha č.4.) Tak že zlogaritmujeme frekvenční přenos:

Zvlášť poté vyneseme logaritmus amplitudy (LAFCH) a zvlášť fázi (LFFCH). Na x osu vynášíme dekadický logaritmus kruhové frekvence. Pro tento postup se používá stupnice s dekádovým popř. oktávovým intervalem.

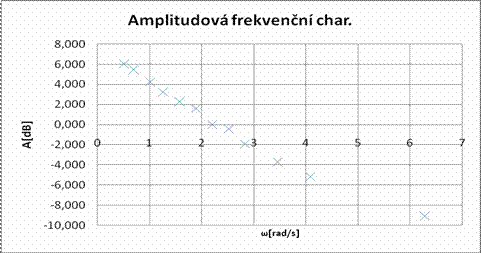

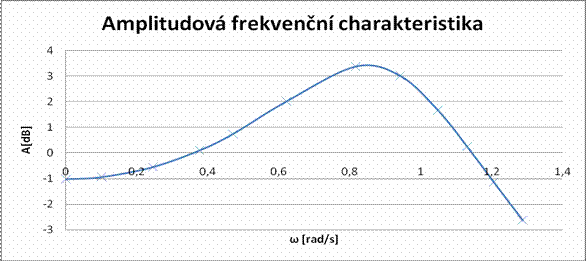

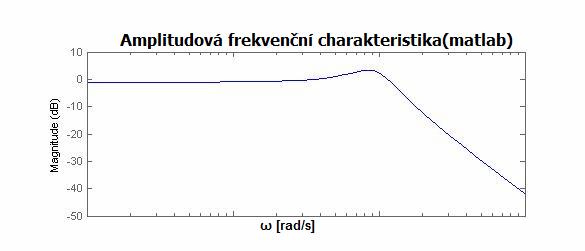

Amplitudová frekvenční charakteristika

Na svislou osu vynášíme tzv. zisk (dB)

Příklad dosazení:

Ostatní potřebné hodnoty nalezneme v tabulce a graf proto můžeme sestrojit (viz příloha č.4 ).

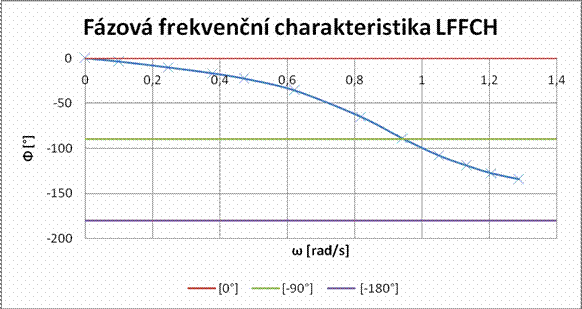

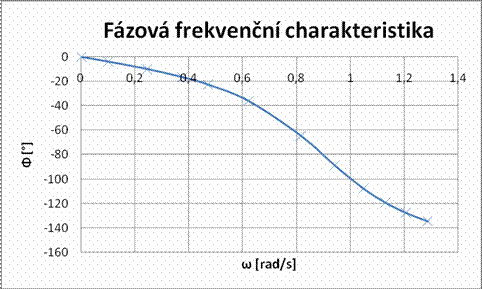

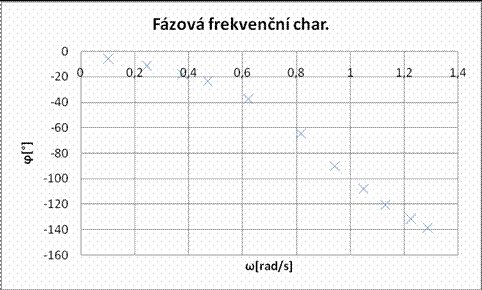

Fázová frekvenční charakteristika

Na svislou osu fázové frekvenční charakteristiky vynášíme fázi (fázový posuv) Φ(ω) v úhlových stupních:

Příklad dosazení:

Ostatní hodnoty použijeme z tabulky a sestrojíme graf(viz příloha č.4.).

Ad 4) Asymptotické logaritmické frekvenční charakteristiky

a)    Amplitudová frekvenční charakteristika(LAFCH)

(viz příloha č.5.)

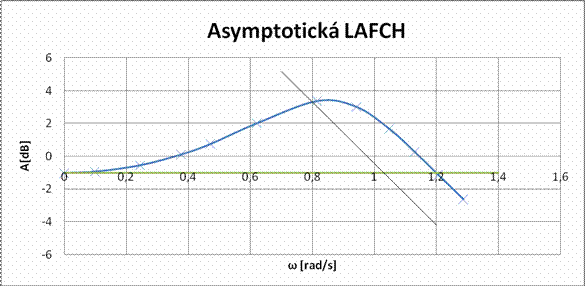

Průběh naší amplitudové charakteristiky nahradíme asymptotickým průběhem.

Rovnice asymptoty pro 1° pro ω = 0 rad/s:

rovnice přímky rovnoběžná s osou x

Rovnice asymptoty pro 2° pro ω - ∞ rad/s:

rovnice přímky se sklonem -40 dB/dek a průsečík je dán společným řešením obou rovnic. Neboli stačí nám 2 body pro narýsování a nalezení průsečíku.Dosadím body ω1=0,9 rad/s a ω2=1.2 rad/s:

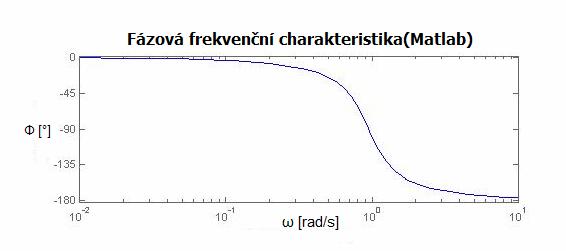

b)    Fázová frekvenční charakteristika(LFFCH)

(viz příloha č.5.)

Opět nahradíme průběh fázové charakteristiky asymptotickým průběhem.

Rovnice asymptoty   pro ω = 0 rad/s:

= přímka rovnoběžná s x v 0°

Rovnice asymptoty pro ω = ω_n rad/s:

= přímka rovnoběžná s x v- 90°

Rovnice asymptoty pro ω - ∞ rad/s:

= přímka rovnoběžná s x v -180°

Na závěr spočteme činitel útlumu:

Ad 5) Frekvenční charakteristika

a)    Černá skříňka (kompenzační metodou)

Měření jsme provedli pomocí generátoru GNK (zapojení viz níže dle schématu), kde jsme nastavili výstupní amplitudu na 4cm. Poté jsme měnili frekvenci ve vhodném rozsahu a odečítali potřebné hodnoty amplitud z osciloskopu, kde jsme také kompenzovali úhel a zapisovali do tabulky. Zbylé hodnoty jsme spočítali pomocí vzorců:

b)    Naměřená soustava druhého řádu

Pro tuto soustavu jsme si předem pomocí předloženého softwaru spočítali několik vhodných frekvencí pro následné vykreslení různě situovaných elips(viz příloha č.1. a č.2.). Z elips jsme následně odečtením a výpočtem získali fázový posun  a ostatní části tabulky jsme vypočítali dle vzorců viz níže.

,

Ad 6) Grafické znázornění

a)    Černá skříňka

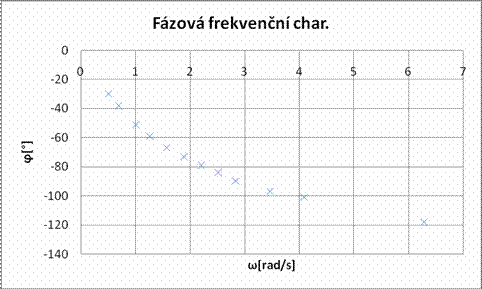

b)    Naměřená soustava druhého řádu

AD 7) Z průběhu frekvenčních charakteristik určete:

a)    Černá skříňka

Řád soustavy

Z frekvenční charakteristiky v komplexní rovině, kde prochází dvěma kvadranty zároveň z amplitudové frekvenční char. Zde klesá asymptoticky -40dB/dek a z průběhu fázové frekvenční charakteristiky,kde se úhel mění v intervalu od <0;-π> usuzujeme, že soustava je 2.ho řádu.

Statické zesílení soustavy

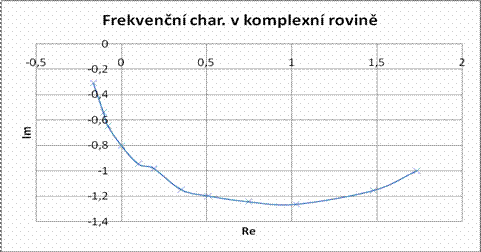

Statické zesílení jsme se snažili odečíst z grafu frekvenční charakteristiky v komplexní rovině, kde nám ovšem chybí zásadní hodnoty kde se imaginární složka blíží k nule a reálná složka k potencionálnímu statickému zesílení při nulové úhlové frekvenci. Proto můžeme jen usuzovat, že statické zesílením cca k=2.

b)    Soustava 2.ho řádu

Řád soustavy

Jelikož o soustavě víme, že je 2.ho řádu, poté pouze ověřujeme její vlastnosti. Z výsledků můžeme usuzovat že splnila podmínky stejné jako u odhadu řádu černé skříňky a jedná se tedy o kmitavou statickou soustavu 2.ho řádu.

Statické zesílení soustavy 2.ho řádu

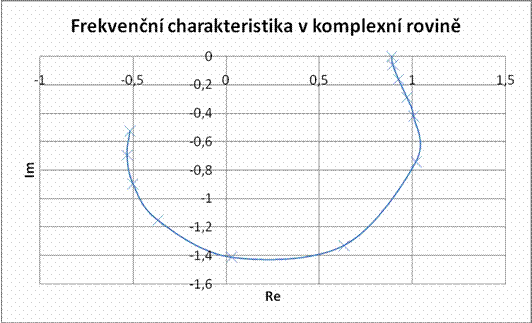

Z frekvenční charakteristiky zakreslené v komplexní rovině odečteme statické zesílení pro nulovou úhlovou rychlost a bude se rovnat reálné složce a ta je cca k=0,9. Pomocí kontrolního výpočtu zjistíme, že odchylka je velmi malá:

Ad 9) Zhodnocení výsledků a závěr:
