Zásobník desek - Zásobník molitanových, desek s automatickým, manipulačním zařízením

Zásobník desek

Zásobník molitanových

desek s automatickým

manipulačním zařízením

Všeobecně

Návod na obsluhu je vypracován provozovatelem zařízení za spolupráce s výrobcem a vychází ze schválených technických podmínek, které jsou zavazujícím dokumentem určujícím požadavky na výrobu.

Poučení: Je zakázáno:

Používat stroj k jiným účelům nebo jiným způsobem než je uvedeno v tomto Návodu k použití

Uvádět do chodu a používat stroj, je-li demontováno nebo poškozeno ochranné nebo ovládací zařízení

Dotýkat se pohybujících se částí stroje

Pohybovat se v pracovním prostoru stroje jinak než je uvedeno v návodu

Manipulovat s pohybujícím se nebo zpracovávaným materiálem

Pracovat se strojem, není-li pracovní prostor stroje a pracoviště dostatečně osvětleno

Provádět údržbu, čištění a opravy není-li stroj vypnut hlavním vypínačem a zabezpečen proti náhodnému spuštění

Provádět kontrolu nebo opravy elektrického zařízení osobou, která nemá potřebnou kvalifikaci

Vyřazovat z činnosti bezpečnostní, ochranné a pojistné zařízení nebo jinak zasahovat do konstrukce a elektrických prvků stroje

Pracovníky montáže se rozumí zaměstnanci dodavatele vyškolení pro tuto činnost, nebo zaměstnanci provozovatele s kvalifikací strojní zámečník.

Pracovník údržby se rozumí zaměstnanec provozovatele s kvalifikací strojní zámečník a zaměstnanec provozovatele s kvalifikací provozní elektrikář.

Pracovníkem obsluhy se rozumí zapracovaný pracovník zaměstnavatele, který je pracovníkem seznámeným dle vyhl. 50/78Sb. § 3, který je prokazatelně proškolen s technickými podmínkami a návodem na obsluhu a údržbu „Podavače č.1“, který na svém pracovišti ovládá „Podavač č.1“ kontroluje správný chod, doplňuje polotovar do stroje a kontroluje požadovaný výrobek a v případě poruchy zastaví stroj tlačítkem nouzového zastavení.

Pokyny pro bezpečnost:

z hlediska bezpečnosti a ochrany zdraví při práci, „Zásobník desek“ vyhovuje platným zásadám ČSN a aplikovaným předpisům pro bezpečnost práce

při dopravě a montáži „Zásobník desek“ je nutné dbát na ochranu při práci s předpisy při zdvihání břemen

při montáži zařízení je nutné dbát montážních předpisů uvedených dále v tomto návodu na obsluhu a pokynů uvedených v technických podmínkách „Zásobník desek“

zařízení smí být v chodu pouze za stálé přítomnosti pracovníka obsluhy

pracovník obsluhy může obsluhovat el. zařízení „Zásobník desek“ pouze pomocí ovládacích panelů, nesmí vstupovat do rozvaděčů. Obsluha nesmí provádět zásahy do el. zařízení stroje

pokud jsou v průběhu chodu zařízení zjištěny závady ohrožující obsluhu, je nutné zařízení odpojit od napájení a přivolat odborníka údržby jak strojní, tak elektrické části stroje

po ukončení práce nebo při odstávce se zajistí stroj ve vypnutém stavu

Použití: Zásobník automaticky vkládá molitanové desky o rozměru 1060 mm x 2060mm do následujícího stroje k dalším zpracování. Od tohoto stroje dostává příkazy pro manipulační cyklus – vkládání nezadává obsluha stroje.

Popis:

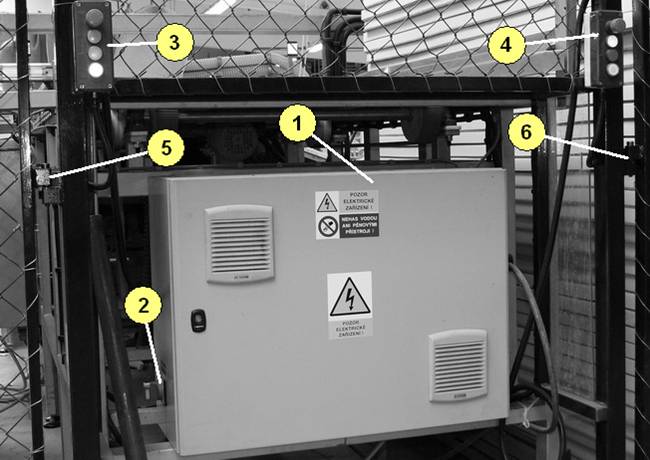

1 – Elektro rozvodnice

2 – Hlavní vypínač

3 – Ovládací panel levého zásobníku

4 – Ovládací panel pravého zásobníku

5 – Snímač zavření levých dveří

6 – Snímač zavření pravých dveří

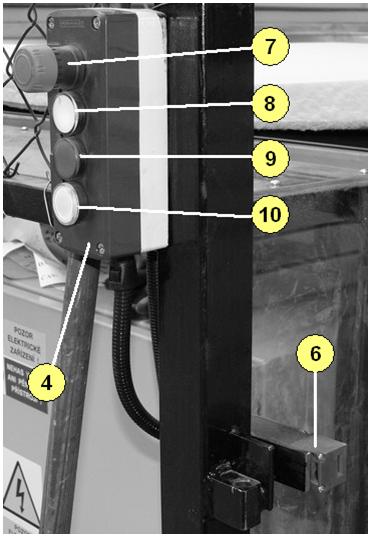

7 – Tlačítko Central Stop

8 – Kontrolka Vstup povolen

9 – Kontrolka Vstup zakázán

10 – Tlačítko Pravý zásobník

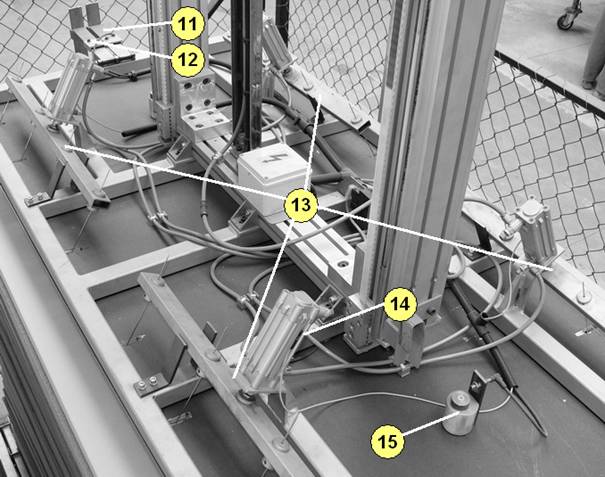

11 – Snímač spodní polohy levého zásobníku

12 – Snímač spodní polohy pravého zásobníku

13 – Napichovací mechanismus

14 – Hlídání polohy zapichovacího mechanismu

15 – Hlídání přítomnosti molitanové desky pod napichovacím mechanismem

Uvedení do provozu, manipulace

Skladování: Stroj je možné skladovat pouze na krytém místě chráněném před atmosférickými vlivy (déšť, sníh). Rozsah skladovacích teplot od 0°C do +55°C, při vlhkosti od 5% do 95% bez kondenzace (orosení). V místě, kde je stroj uložen, nesmí být skladovány korozívní látky, látky uvolňující výpary poškozující izolaci elektrických vodičů nebo látky, které mohou vytvářet hořlavé nebo výbušné prostření.

Montáž a manipulace: „Podavač č.1“ se skládá z masivního rámu a lineárního vedení (horizontální plus vertikální). Postup montáže „Podavače č.1“ je následující. Zkompletovaný rám se umístí na místo určené pro „Podavač č.1“. Na tomto místě se rám přišroubuje k podlaze. Na rám se pomocí šroubů namontuje lineární vedení.

Připojení stroje na síť: Nejdříve překontrolujeme provozní napětí 3x400V a kmitočet 50Hz. Pokud napětí souhlasí můžeme stroj připojit tak, aby připojení splňovalo všechny předpisy a normy. Kolísání napětí max. o ±5% jmenovité hodnoty zaručuje správnou funkci stroje. Přívodní kabel je nutno vést tak, aby přes něj nepřejížděla manipulační nebo dopravní technika a aby nemohl být zdrojem úrazů.Před uvedením stroje do provozu musí být vyzkoušena správná funkce ochrany před nebezpečným dotykovým napětím.

Připojení stroje k tlakovému vzduchu: Stroj musí být připojen k tlakovému vzduchu. Pracovní tlak stroj je 0,6 MPa.

Demontáž stroje: Před demontáží stroje uveďte všechny machanismy do takové polohy, při které nehrozí nebezpečí pádu uvolněných částí z výšky. Odpojte od elektrické sítě a odpojte tlakový vzduch. Po odpojení vyčkejte 15minut pro vybití všech elektronických částí využívajících kapacitní zátěž.

Návod k obsluze

Základní obsluha:

Zapnutí a najetí do základní polohy stroje: Stroj se zapíná hlavním vypínačem na boku el. rozvaděče. Jsou-li vypnuta všechna bezpečnostní tlačítka, zavřena dveře zásobníků a manipulátor není vyjetý mimo povolené dráhy pojezdu je možné najetí do základní polohy a to krátkým stištěním tlačítka Levý zásobník nebo Pravý zásobník.

Plnění zásobníků: Otevřít dveře zásobníku je povoleno pouze tehdy, když na ovládacím panelu příslušného zásobníku svítí zelená kontrolka Vstup povolen. Klec s materiálem umístíme na vyznačené místo a po té zavřeme dveře zásobníku.

Ovládání stroje: Je-li zásobník naplněn můžeme jej zapnout bílým tlačítkem Pravý zásobník v případě pravého zásobníku nebo Levý zásobník v případě levého. Zapnutý zásobník je indikován bílou kontrolkou tohoto tlačítka. Po zapnutí zásobníku se automaticky přepne kontrolka ze zelené Vstup povolen na kontrolku červenou Vstup zakázán. Zásobník lze kdykoli vypnout opět pomocí stištění tlačítka Pravý zásobník nebo Levý zásobník. Zelená kontrolka Vstup povolen se aktivuje pouze tehdy, nenachází-li se v příslušném zásobníku manipulátor.

Nastavení spodních poloh manipulátoru:

3.2.1. Pří vypnuté levé i pravé kleci můžeme nastavit spodní polohu manipulátoru zvlášť na levé a zvlášť na pravé straně. Pokud chceme nastavit spodní polohu levého zásobníku, dlouze stiskneme bílé tlačítko Levý zásobník (min 5sec.). Po uvolnění tohoto tlačítka manipulátor najede do horní levé polohy. Nyní opakovaným stiskem tohoto tlačítka manipulátor postupně sjíždí dolů. Pokud je manipulátor v požadované spodní poloze, nastavíme levé čidlo spodní polohy, tak aby v této pozici spínalo. Po té stiskneme bílé tlačítko Pravý zásobník, kterým nastavování ukončíme.

Obsluha v případě hlášení poruchy:

Manipulátor mimo povolenou oblast pojezdu: Stiskneme a držíme stištěná tlačítka Levý zásobník a Pravý zásobník po dobu 10 sekund. Po jejich uvolnění začnou souhlasně blikat bílé kontrolky těchto tlačítek. V tomto režimu je možno pohybovat manipulátorem v horizontálním směru pomocí těchto tlačítek (Levý zásobník a Pravý zásobník). Při současném stištění těchto dvou tlačítek začnou jejich kontrolky blikat střídavě a s Manipulátorem je možno pohybovat ve vertikálním směru. Tlačítkem Levý zásobník dolů a Pravý zásobník nahoru. Opětovným souhlasným stištěním lze se lze pohybovat v horizontálním směru. Jestliže je manipulátor v povolené oblasti – není na bezpečnostních koncových spínačích, je potřeba tyto spínače odblokovat. Po té je možno stroj resetovat jako v případě po zapnutí stroje. (viz 3.1.1.).

Ostatní poruchy: Po odstranění jiné poruchy (stištěné hříbkové tlačítko, přerušený paprsek v pracovním prostoru, otevřené dveře při Zakázaném vstupu) je možno okamžitě stroj resetovat jako v případě po zapnutí stroje (viz 3.1.1.).

Poruchy a jejich odstranění

Tabulka poruch:

Údržba a čištění stroje

Mechanická část: Pracovník údržby provádí průběžnou kontrolu technického stavu stroje. V případě výskytu zjevné poruchy se okamžitě stroj odstaví z provozu a v práci se nepokračuje až do odstranění poruchy. Údržba je prováděná podle následujících pokynů.

Týdně:

kontrola a dotažení řemenových rozvodů

kontrola šroubových spojení

promazat ložiska motorů, ložiskových domečků

uvolnit ochranné kryty a vyčistit zanesený prach a nanesené polotovary

Půlročně:

Kontrola a doplnění všech mazacích náplní

Elektrická část: viz 6.5.

Elektro

Elektrické parametry stroje:

Napájecí síť: TNC-S 3 + PE + N, 400 / 230V

Kmitočet: 50Hz

Maximální proud: 25A

Ovládací napětí: 24VDC

Bezpečnostní prvky: Na rozvodnici je umístěn Hlavní vypínač, na ovládacích panelech jsou umístěna hříbková tlačítka Central Stop, na dveře zásobníků jsou opatřeny spínači pro kontrolu zavření, přípravný stůl je vybaven světelnými závorami. Zbytek stroje je vybaven kryty a překážkami.

Prostřední dle ČSN 33 2000-3:

AA4 - teplota okolí -5°C až +40°C

AB5 - vlhkost 85%

AD1 - výskyt vody zanedbatelný

AE5 - mírná prašnost

AF1 - koroze zanedbatelná

AG1 - mírné otřesy

AH1 - mírné vibrace

Technický popis zařízení: Skříň rozvodnice je oceloplechová s krytím IP54, tzn. ochrana před prachem není úplně zajištěna, prach však nenarušuje práci zařízení.

Údržba: Základní údržba spočívá v optické kontrole přístrojů, dotažení šroubových svorek a kontrole napájecího a ovládacího napětí (jedenkrát za 6 měsíců). Při údržbě je nutné dodržet platné bezpečnostní předpisy.

Připojení dalších strojů v kaskádě:

Vstup – Příprava pravé desky – 24VDC

Vstup – Příprava levé desky – 24VDC

Vstup – Odsun desky do dalšího stroje – 24VDC

Vstup – Rychlost odsunu desky - 0÷10VDC

Vstup – Následující stroj v provozu – 24VDC

Vstup – další následující stroj v provozu – 24VDC

Výstup – Levý zásobník prázdný – releový kontakt

Výstup – Pravý zásobník prázdný – releový kontakt

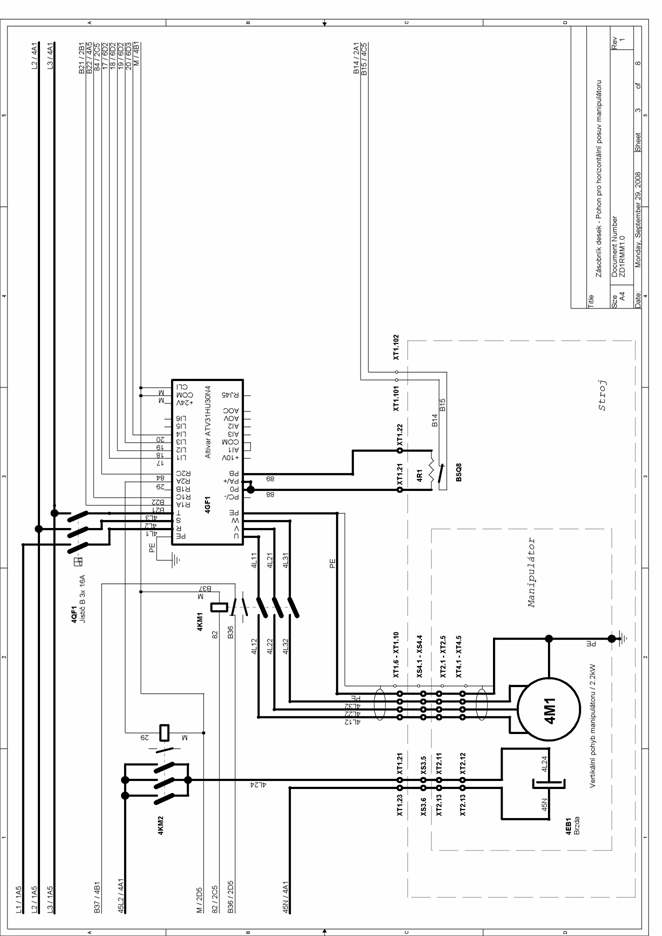

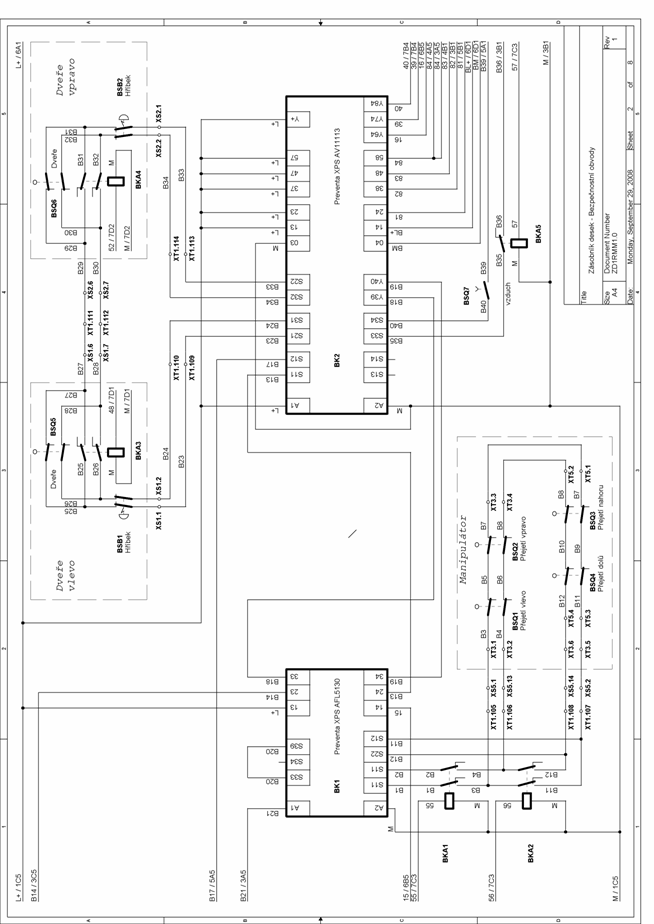

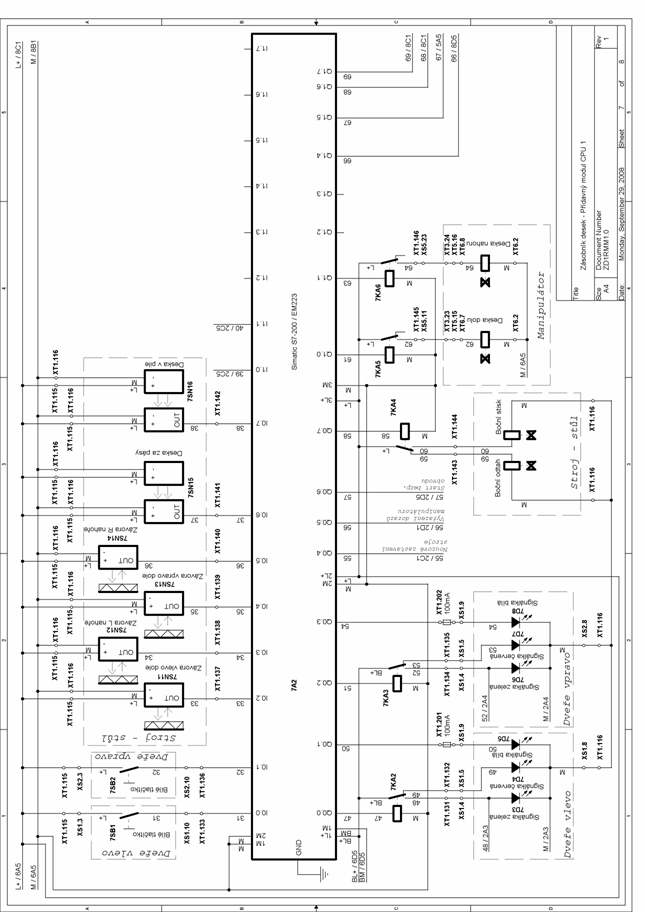

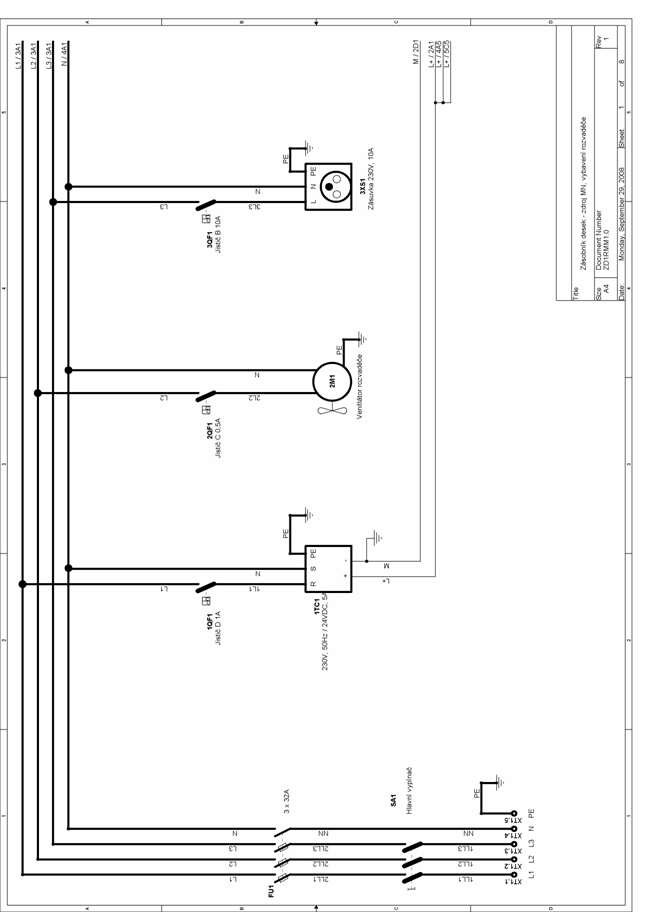

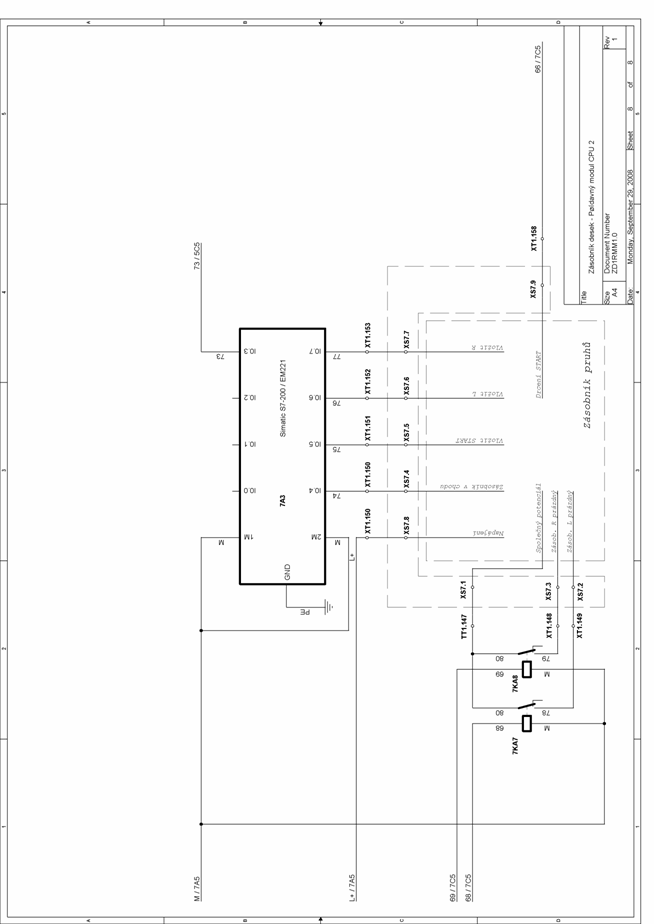

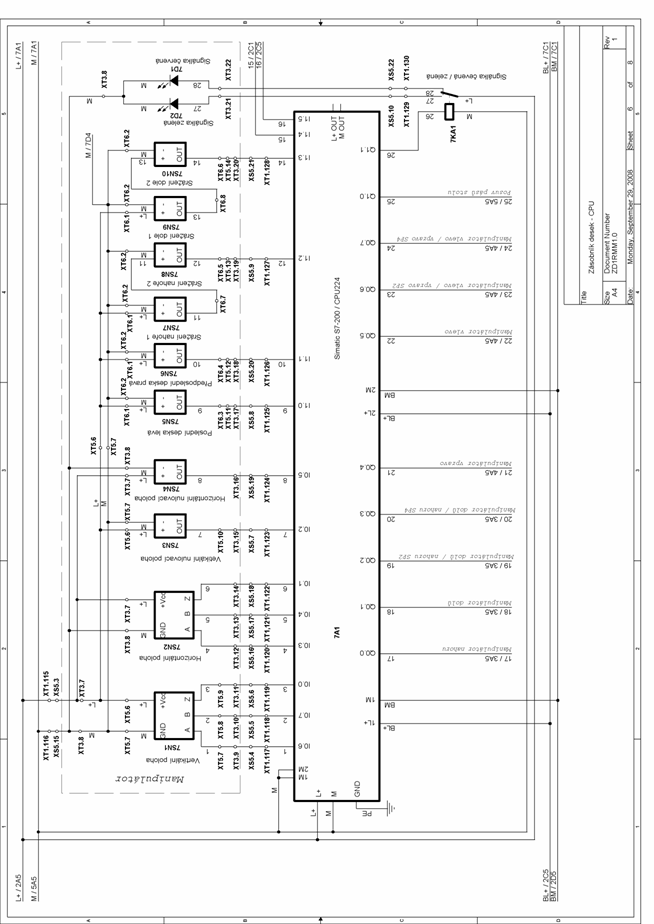

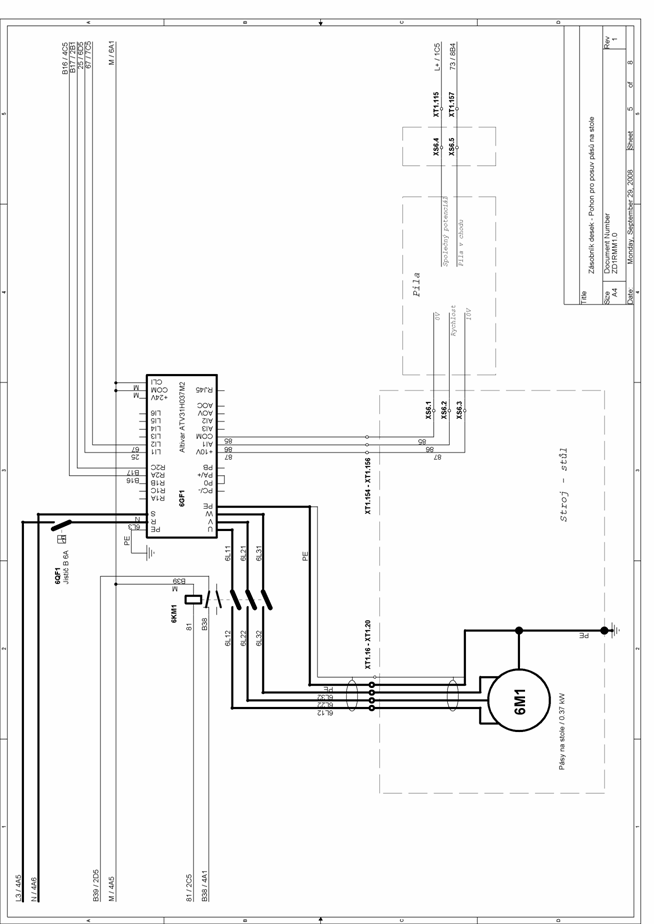

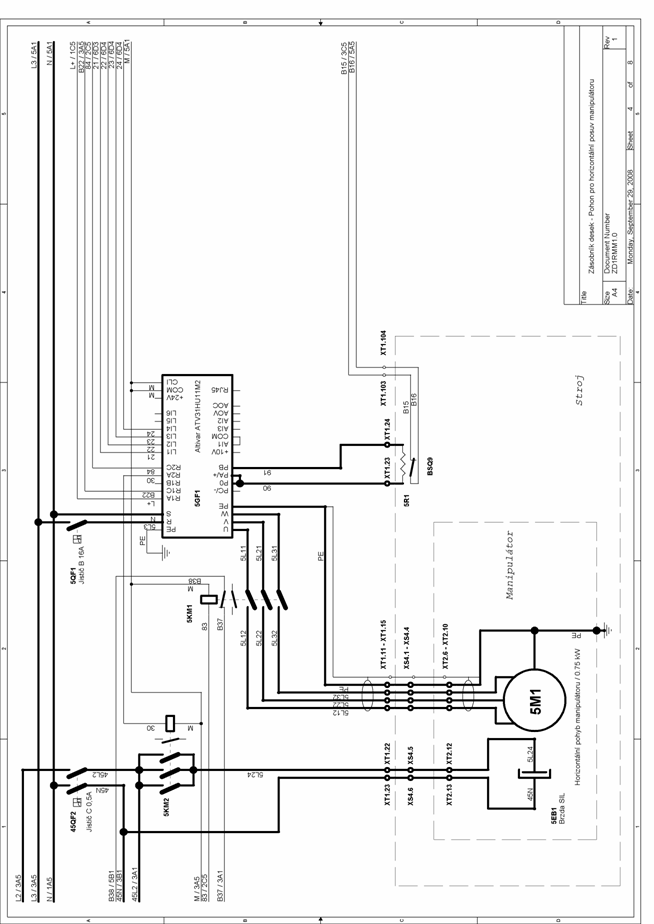

Schémata zapojení:

Seznam komponentů
