Painelaite harjoitustyö

Alkuarvot

Tilavuus:

Suurin sallittu käyttöpaine:

2,3 MPa

Suurin sallittu lämpötila:

Alin sallittu käyttölämpötila:

Käyttökohde:

Veden tai vesihöyryn varastointi

Materiaali

Lieriö

Materiaaliksi valitsin RAEX 385 P

Laskentalujuus

Seinämän paksuus SFS 2611

s + 1 mm muovausvara +1 mm syöpymisvara

Seinämän paksuudeksi valittiin 22 mm

Päädyt

Päädyiksi valitsin Rautaruukin valmiit päädyt SS 482

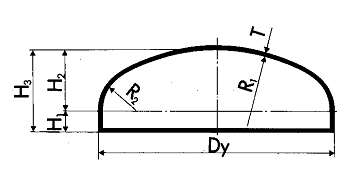

Päädyn mitat

Säiliön mitat

Lieriön korkeus

Lieriön korkeus 2 m

Säiliön sisäkorkeus

Hydrostaattinenpaine

Uusi laskentapaine

Uusi seinämän paksuus (ei muuta suuremmaksi)

Ulkoinen paine

Määritetään säiliön kestämä ulkoinen maksimipaine (SFS 2862)

Kimmoinen lommahdus

Kimmoton lommahdus

Päätyjen seinämän paksuus (SFS 2614)

Toinen pääty aukoton, toiseen tyhjennysaukko

Aukoton pääty

Sisäisen paineen suhteen

Seinämän paksuus ulkoisen paineen suhteen

Aukollinen pääty

Lasketaan aukon halkaisija jota ei tarvitse vahvistaa

Huoltoaukko (SFS 3333)

Painelaitteeseen tulee yksi mies aukko.

Kauluslaippa SFS 2155 DN 600

Yhteen seinämän paksuus SFS 2611

Vaipan vahvistettavaksi luettava alue

Yhteen vahvistettavaksi luotettavan alueen paksuus

Vaipan läpäisevän yhteen sisäpuolelle ulottuvasta osasta vahvistettavaksi luettavan osan pituus

Painepinta-alat

Jännitystarkastelu

Miesluukun ruuvikiinnitys SFS 2620

Valitaan pahvitiiviste

Tarkastelu tehdään niin, että lasketaan riittääkö valitun laipan ruuvien lujuus

Ruuvijaon tarkastus

Ruuvijaon ja vapaareiän halkaisijan suhde < 5

Ruuvin lujuustarkastelu käyttöolosuhteissa

- Ruuvi M 36 Cy 35

Ruuvin lujuustarkastelu asennus olosuhteissa

Ruuveiksi valitaan

M 36 24CrMo5

Miesluukun kansi

Kanneksi valittiin suora kansi.

SFS 2615

Kannenpaksuus 40 mm

Ruuvin suhde painevoimaan

Putkiliitäntä aukot

Kaksi aukkoa

Lasketaan vahvistamattoman aukon enimmäis-halkaisija

Valitsin Kauluslaipaksi SFS 2155 DN250:n

Yhteiden sijoitus vaippaan

Vähintään 50 mm hitsaussaumasta

Lasketaan vierekkäisten aukkojen minimi keskiö eteisyys

Säiliön jalat

Neljä jalkaa

Lasketaan kiinnitys hitsi

Nurjahdus tarkastelu
