Anfertigung eines Tachosteckers

Anfertigung eines Tachosteckers

Das Anfertigen eines Tachosteckers ist nicht unbedingt erforderlich. Es reichen geeignete Prüfspitzen aus. Es ist jedoch sicherzustellen, daß während des Programmiervorgangs keine Unterbrechungen stattfinden.

Abb. Tachostecker (Eigenanfertigung)

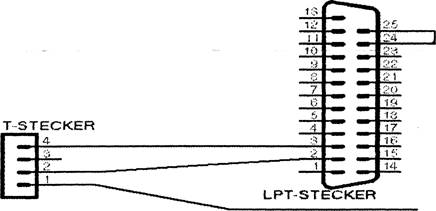

Schaltplan/Verbindung Tachostecker mit PC

Der Tachostecker bzw. geeignete Prüfspitzen werden nach folgenden Anschlussplan an die parallele Schnittstelle angeschlossen.

v

Abbildung: Schaftplan 1 Anschlussplan Abb. D-SUB 25m Stecker

Bauteilliste

Tachostecker (Eigenanfertigung) oder drei Prüfspitzen 3 Kabel (flexibel) a 40cm

D-SUB 25 m - Stecker (Parallelport/Druckerport-Stecker)
