Diferencialis, uzbūve

Smērviela(galvenajam parvadam)

Viskozitate SAE 80W,SAE 80W/90

Tips: Mil L-2105 ar hipoidalam piedevam, API/GL4

Uzmanību. Iekšējais un arējais konisko rullīšu gultņu gredzenus nedrīkst mainīt vietam.

Piezīme. Kad tiek mainīti diferenciaļa gultņi, zobu vainags un dzenošais zobrats ir jaregulē par jaunu. Abus gultņus mainīt vienlaicīgi.

Izjaucot diferenciaļa apvalku izmantojiet mīkstos iespīlējumus skrūvspīlēs

Uzstadot diferenciaļa gultņu iekšējos gredzenus sasildiet līdz 100⁰C

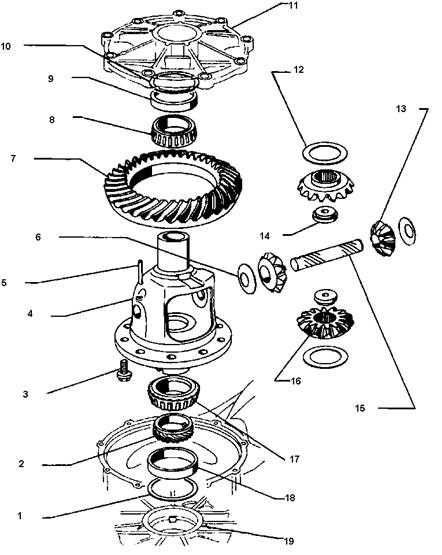

102. att. Diferenciaļa montaža/demontaža

Paplaksne S1

Spidometra piedziņas zobrats

Zobratu parvada skrūves:

1.Vienmēr mainiet firmas skrūves 2.Pievilkt vienmērīgi 3.Pievilkt līdz 90 Nm 4.Diferenciaļa apvalks 5.Atsperveida tapa 6.Atbalsta paplaksne 7.Zobu vainags (vienmēr parī ar dzenošo zobratu – zobratu parvads) 8.Maza gultņa iekšējais gredzens 9.Maza gultņa arējais gredzens 10.Paplaksne S2 11.Galvena parvada vaks 12.Paplaksnes 13.Diferenciaļa paplaksnes 14.Pusasu zobrati 15.Diferenciaļa satelītu pirksts (uzmanīgi izsitiet, mēģiniet nesabojat atbalsta paplaksnes, nostipriniet ar atsperveida tapam) 16.Liela gultņa iekšējais gredzens 17.Liela gultņa arējais gredzens 18.Parnesumkarbas karteris

Uzmanību. Mainot konisko rullīšu gultni ir nepieciešama zobu vainaga regulēšana. Vienmēr mainiet abus gultņus.

Ja tiek mainītas detaļas, kuras ir iezīmētas ar zīmi „”, tad ir nepieciešams veikt regulēšanu

Ir sekojošas paplaksnes:

1. tabula

Regulējumu saraksts

Saliekot kopa galveno parvadu zobu vainagu, dzenošo zobratu, vai to abu kopa regulēšana ir nepieciešama, ja tiek mainītas detaļas, kuras tieši iespaido galvena parvada regulējumu. Tabula ļauj izbēgt nevajadzīgos regulējumus.

12. tabula

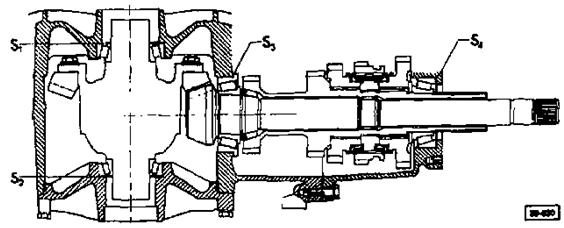

103. att. Paplakšņu izvietojums

S1 = Paplaksne aiz zobu vainaga

S2 = Paplaksne pretī zobu vainagam

S3 = Paplaksne aiz dzenoša zobrata galvas

S4 = Paplaksne galvena parvada iepriekšējai slodzei

Piezīme. Kardanvarpstu drīkst ņemt nost, uzstadīt vai regulēt. Bojato kardanvarpstu salabot nav iespējams, ta ir pilnība janomaina. Ja ir dzirdamas skaņas vai vibracijas, tad parbaudiet kardanvarpstas regulējumu. Ja parbaude nenovērš problēmu, tad nomainiet kardanvarpstu.

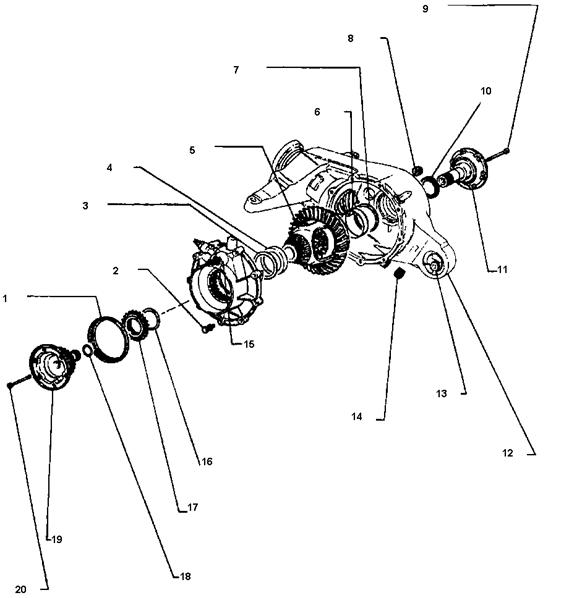

104. att. Diferencialis, salikšana/izjaukšana

1.Blīvslēgs 2.Skrūve, 25 Nm 3.Paplaksne S2 4.Diferenciaļa gultņa arējais gredzens 5.Diferencialis 6.Diferenciaļa gultņa arējais gredzens 7.Paplaksne S1 8.Korķis eļļas ieliešanai, 25 Nm 9.Skrūvi ieskrūvējiet ar 10 Nm un pēc tam vēl pagrieziet papildus par 90⁰ 10.Blīvslēgs 11.Pusass atloks 12.Galvena parvada apvalks 13.Bukse 14.Korķis eļļas noliešanai, 25 Nm 15.Galvena parvada vaks (uzstadīt ar magnētu uz leju) 16.Sprostgredzena paplaksne 17.Diferenciaļa bloķēšanas sprostgredzens (uzstadīt ar platako gredzena izbīdījumu pret diferenciali) 18.Pusass atloka paplaksne 19.Pusass atloks 20Skrūvi ieskrūvējiet ar 10 Nm un pēc tam vēl pagrieziet papildus par 90
