Telpas komutatora darbības princips. Ar ko tas atšķiras no laika komutatora

Telpas komutatora darbības princips. Ar ko tas atšķiras no laika komutatora

Viens no telpas komutatoru veidiem ir koordinatu matricas komutators (crossbar switch), kurš sastav no matricas shēma saslēgtiem komutacijas elementiem. Katrs komutacijas elements ir loģiska shēma ar vienu ieeju un vienu izeju. Signals no ieejas tiek komutēts izeja, ja elements ir saņēmis vadības signalu.

Komutacijas matrica dod iespēju nosūtīt paketes visas ieejas vienlaicīgi bez iekšējas bloķēšanas zudumiem. NxN (N ieeju un izeju skaits) komutacijas matrica nodrošina vienlaicīgi N savienojumu izveidošanu bez iekšējas bloķēšanas. Koordinatu komutacijas matrica izveido tiešu savienojumu starp ieejas līnijas moduļa raidītaja  mikroshēmu un izejas moduļa uztvērēja mikroshēmu, ta nodrošinot lielu parraides atrumu (1Gb/s un vairak).

Koordinatu matricu komutators nxn dod iespēju izveidot n (n = ieeju skaits) neatkarīgus savienojumus bez bloķēšanas. Taču palielinot komutatora tilpumu ta komutacijas elementu skaits palielinas kvadratiski. Tapēc veido daudzpakapju komutacijas sistēmas ar mazaka tilpuma komutatoriem. Plaši izplatīta ir Kloza komutacijas sistēmu struktūra.

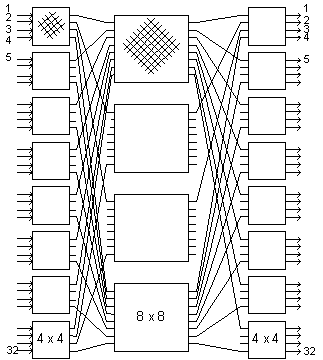

Kloza komutacijas sistēma ar pilnu pieejamību bez bloķēšanas ir izveidota sekojoši. Komutatora pakapju skaits ir nepara (šaja gadījuma 3). N ir ieeju skaits komutacijas sistēma. Ja n ir ieeju (izeju) skaits pirmas meklēšanas pakapes komutatora, tad komutatoru skaits ir k=N/n otras pakapes komutatoru skaits ir arī l=n. Savukart otras pakapes komutatoru ieeju skaits s ir vienads ar pirmas pakapes komutatoru skaitu s=k. Taču šī struktūra nav pašmaršrutizējoša. Tai nepieciešama centralizēta vadības iekarta.

Kloza struktūrai ir noteikta komutatoru savienošanas shēma. Katrs pirmas pakapes komutators ir savienots ar katra otras pakapes komutatora ieeju un tapat katrs trešas pakapes komutators ir savienots ar katra otras pakapes komutatora izeju. Rezultata katrai pirmas pakapes komutatora ieejai ir pieejama katra otras pakapes komutatora izeja un katrai otras pakapes komutatora ieejai ir pieejama katra trešas pakapes komutatora izeja. Lielaku komutacijas sistēmu izveidošanai var izveidot piecpakapju Kloza komutacijas struktūru. Galvena telpas komutatoru atšķirība no laika komutatoriem ir tas, ka telpas komutotoros konutacija notiek bez laika aiztures.
