Zobu vainags/dzenošais zobrats, regulçšana un iezîmçšana

Kopçjas piezîmes

Zobu vainaga un galvena parvada precîza regulçšana ir nepieciešama, lai panaktu ilgu un klusu galvena parvada darbîbu. Ražošana zobu vainags un dzenošais zobrats tiek piedzîti viens otram. Tie tiek testçti ar specialu iekartu, lai panaktu pareizu sazobi un klusu darbîbu abos virzienos. Stavoklis, kura tiek panakta klusa darbîba ir dzenoša zobrata parbîde pa asi un pakapeniska spraugas palielinašana starp zobu vainagu un dzenošo zobratu. Apïa spraugas lielumam ir jabût pieïaujamajas robežas. Nobîde r no pamatizmçra R₀, tiek mçrîts zobu vainagiem/dzenošajiem zobratiem komplektiem, kuri tiek piegadati ka rezerves daïas ar iezîmi uz zobu vainaga arçjas malas. Zobu vainags un dzenošais zobrats ir jamaina vienmçr kopa, kaviens komplekts.

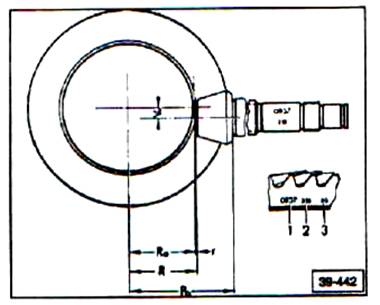

105. att. Remonta zobrati

Identifikacijas numurs 0937 nozîmç zobu parvadu Oerlikon ar parnesuma skaitli 9:37

Zobu parvada saskaòošanas numurs (312)

Nobîde r tiek noteikta ar specialas mašînas kontrolšablona palîdzîbu, kura tiek izmantota ražošana. Nobîde r vienmçr tiek piedzîta 1/100 mm.

Piemçrs.

„25” nozîmç r = 0.25 mm

R₀ – kontrolšablona garums, kurš tiek izmantots ražošana

R₀ = 53.15 mm

R – Realais attalums starp zobu vainaga centru un dzenoša zobrata gala virsmai, lai tiktu nodrošinata klusa darbîba dotajam zobu vainagam un dzenošajam zobratam.

V₀ – hipoidala nobîde = 35 mm

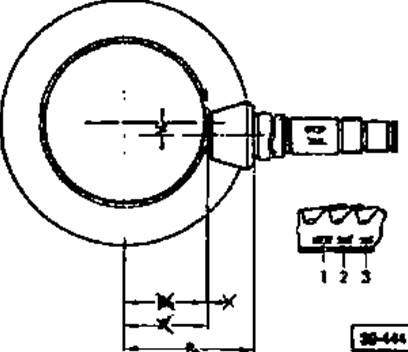

106. att. Rûpnîcas zobrati

X – Nosvîtroto atzîmju uz rûpnîcas zobratiem nav

P₀ – Mçrîjums, kurš tiek izmantots zobu vainagam/dzenošajam zobratam rûpniecîba

Uzmanîbu. Ražošana zobrata stavoklis tiek noteikts ar P₀ izmçru (no zobu vainaga ass lînijas lîdz galvena parvada aizmugurçjai malai)

Nobîdes r apzîmçšana un noteikšanas numuru uz zobu vainaga tika partraukta. Tapçc, ja ir nepieciešams mainît detaïas, kuras ietekmç dzenoša zobrata izvietojumu, ir nepieciešams izmçrît dzenoša zobrata stavokli pirms tas tiek noòemts.

Regulçjumu saraksts

Liekot kopa galveno parvadu zobu vainagu un dzenošo zobratu to regulçšana ir nepieciešama tikai tad, ja ir mainîtas detaïas, kuras tieši ietekmç galvena parvada darbîbu. Talak ir tabula, kura palîdz, lai nedarîtu liekus regulçjumus.

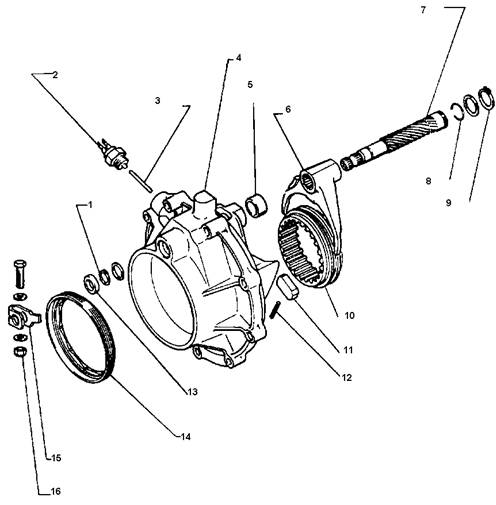

107. att. Diferencialis uzstadîšana/noòemšana

1.Sprostgredzens 2.Diferenciaïa bloíçšanas slçdzis, 45 Nm 3.Galvena parvada vaks 4.Diferenciaïa bloíçšanas parslçdzoša varpsta 5.Bukse – paplaksne 6.Diferenciaïa bloíçšanas parslçdzoša dakša 7.Stieples veida gredzens 8.Sprostgredzens 9.Diferenciaïa bloíçšanas fiksçjoša bukse (uzstadît ta, lai rieva bûtu vçrsta pret diferenciali) 10.Magnçts 11.Atsperveida tapa 12.Parslçdzošas varpstas blîvslçgs 13.Pusass atloka blîvslçgs 14.Diferenciaïa bloíçšanas kloíis 15.Skrûve, 15 Nm

13. tabula

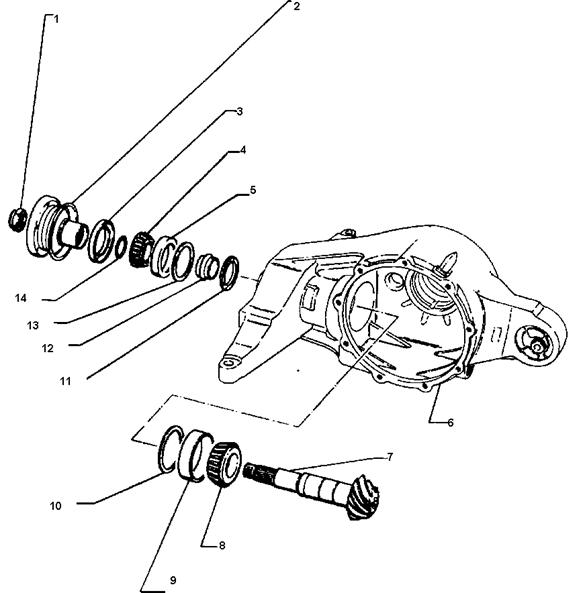

108. att. Dzenošais zobrats montaža/demontaža

1.Dzenoša zobrata uzgrieznis 2.Kardanvarpstas atloks:

Mainot: noòemiet dzenošo zobratu noòemiet paplaksni – buksi, noregulçjiet pievilkšanas momentu

Pçc uzstadîšanas: izmçriet paaugstinajumu uz atloka (tam ir jabût aptuveni vienadam 0,08mm). Ja paaugstinajums nav 0,08mm, noòemiet atloku un uzstadiet to no jauna tikai savadaka stavoklî un izmçriet to

3.Blîvslçgs 4.Dzenoša zobrata maza gultòa iekšçjais gredzens 5.Dzenoša zobrata maza gultòa arçjais gredzens 6.Aizmugurçja galvena parvada karteris 7.Dzenošais zobrats (kopa ar zobu vainagu) 8.Dzenoša zobrata liela gultòa iekšçjais gredzens 9.Dzenoša zobrata liela gultòa arçjais gredzens 10.Paplaksne S3 11.Blîvslçgs 12.Bukse 13.Paplaksne 14.Blîvslçgs

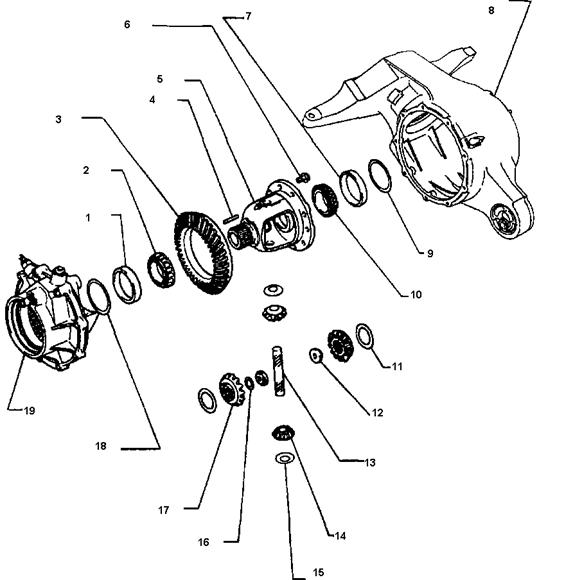

109. att. Diferenciaïa montaža/demontaža

1.Diferenciaïa gultòa arçjais gredzens 2.Diferenciaïa gultòa iekšçjais gredzens 3.Zobu vainags komplekta ar dzenošo zobratu 4.Atsperveida tapa 5.Diferenciaïa apvalks 6.Zobu vainaga skrûve

Izmantot tikai specifiskas skrûves

Atbrîvot, pievilt pa diagonali

7.Diferenciaïa gultòa arçjais gredzens 8.Galvena parvada karteris 9.Paplaksne S1 10.Diferenciaïa gultòa iekšçjais gredzens 11.Paplaksne 12.Atloka piedziòas uzgrieznis 13.Diferenciaïa satelîtu pirksts 14.Diferenciaïa satelîti 15.Atbalsta paplaksne 16.Atloka piedziòas paplaksne 17.Pusass zobrats 18.Paplaksne S2 19.Galvena parvada vaks

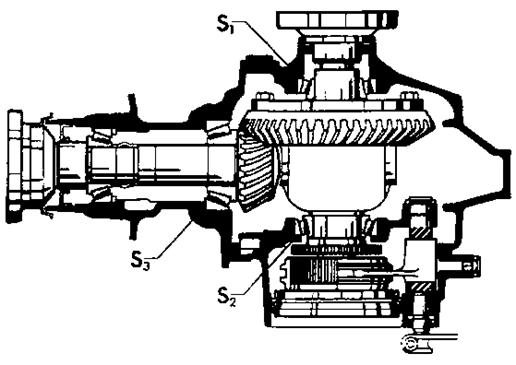

110. att. Paplakšòu izvietojums

S1 = Paplaksne aiz zobu vainaga

S2 = Paplaksne pret zobu vainagu

S3 = Paplaksne dzenošajam zobratam

14. tabula

Paplaksne S1, biezuma noteikšana (zobu vainaga pusç)

Piemçrs

Apïa spraugas vidçjais lielums = 0.69 mm S1 tabula = 0.78 mm

Ir sekojošas paplaksnes:

15. tabula

3.5. Paplaksnes S2, biezuma noteikšana (pret zobu vainagu)

S2 = S total – S1

Piemçrs

S total – 2.00 mm

S2 – 0.78 mm

S2 = 1.22 mm

Ir sekojošas paplaksnes:

16. tabula

Uzstadiet sekojošu paplaksni S1 zobu vainaga pusç un paplaksni S2 pretçja pusç
