Pramonės ir statybos brėžinių linijų apipavidalinimas pagal ISO 128–1982 (E) standart¹:

Brėžinio masteliai nustatomi pagal standart¹ LST ISO 5455:1995. Gaminio konstravimo dokumentai. Techniniai brėžiniai. Masteliai.

1 lentelė. Mastelio kategorijos ir dydžiai

Atskirais atvejais leidžiama vartoti didinimo mastelius 100n:1, o išimtinais atvejais dėl techninių priežasčių – tarpinius mastelius.

Techninių brėžinių ir dokumentų lapų formatų matmenys nustatomi pagal standart¹ LST EN ISO 5457:2000. Techniniai gaminių dokumentai. Brėžinių matmenys ir išdėstymas (ISO 5457-1999).

Pagrindinių formatų dydžiai (mm):

A0 – 841 A1 – 594 A2 – 420

A3 ­– 297 A4 – 210

A0–A1 formato lapuose paliekamos ne mažesnės, kaip 20 mm, o A2–A4 – 10 mm paraštės. A0 formato plotas sudaro 1m².

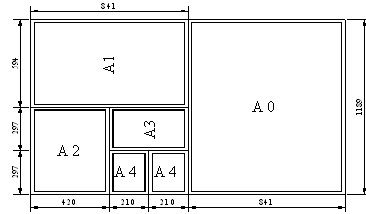

1 pav. Lapo dalijimas į pagrindinius formatus

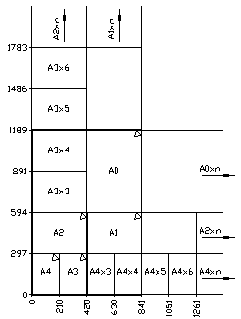

2 pav. Lapo dalijimas į papildomus formatus

Matmenų žymėjimo taisykles nustato standartas LST ISO 129:1997. Pagrindinės matmenų nurodymo nuostatos [27]:

matmenų kiekis turi būti minimalus, bet pakankamas gaminiui pagaminti;

linijiniai matmenys gali būti nurodomi milimetrais (nenurodant matavimo vienetų) ir kitais matavimo vienetais (nurodant matavimo vienetus);

matmenys brėžinyje nesikartoja ir nežymimi uždara grandine;

atkarpos matmens linija turi būti lygiagreti matuojamai atkarpai, o iškeltinės linijos – statmenos matmens linijai;

rodyklės, braižomos matmenų linijų galuose, turi remtis viršūnėmis į iškeltines, ašines, kontūro ir kitas linijas;

spindulio linija, besibaigianti viena rodykle, turi remtis į lank¹ arba suapvalinimo viet¹;

iškeltinės linijos turi būti iškilusios už matmenų linijos galų per 15 mm;

atstumas tarp lygiagrečiųjų matmenų linijų turi būti ne mažesnis kaip 7 mm, o tarp matmens ir kontūro – 10 mm;

neleidžiama vartoti kontūro, ašines, centrų ir iškeltines linijas vietoj matmenų linijų. Pastarosios neturi kirstis su iškeltinėmis linijomis;

iškeltinės linijos turi būti brėžiamos nuo matomojo kontūro, atskirais atvejais – ir nuo nematomojo kontūro linijų;

matmenų linijų rodyklių dydis turi būti proporcingas matomojo kontūro linijų storiui;

matmenų skaičiai turi būti rašomi virš matmenų linijos ir arčiau jos vidurio;

kampų matmenų skaičiai turi būti rašomi laipsniais, minutėmis ir sekundėmis nurodant matavimo vienetų simolis;

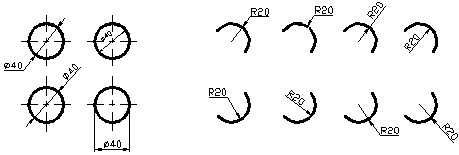

prieš spindulio matmens skaičių turi būti rašoma raidė R, o prieš skersmens matmens skaičių – Æ

jei yra keli vienodi elementai – matmenys nurodomi tik vien¹ kart¹, pasikartojančių elementų kiekį užrašant virš išnašos lentynėlės.

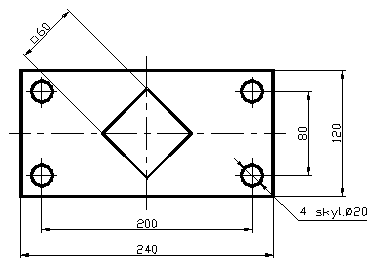

3 pav. Matmenų žymėjimo pavyzdžiai
