3 laboratorinis darbas

ELEKTROS SIGNALŲ APDOROJIMAS GRANDIN SE



Darbo tikslas: susipažinti su sudėtingos formos elektros signalais ir jų parametrais, išmokti braižyti signalų oscilogramas, susipažinti su elementariais signalų pakeitimais grandinėse ir atlikti sudėtingų signalų diferencijavimo ir integravimo skaičiavimus.

2. Teorinės užduotys:

Idealizuoti elektros signalai ir jų parametrai.

Signalas

Oscilograma ir pagrindiniai parametrai

Signalą aprašanti formulė

Nuolatinė įtampa ir srovė (nuolatinė dedamoji)

u(t) = U = IR

i(t) = I = I/R

Sinusinis harmoninis virpesys

u(t) = Umsin(ωt + φ0)

i(t) = Imsin(ωt + φ0)

Trikampis periodinis signalas

u(t) = Um(1 – 4|t|/T)

i(t) = Im(1 – 4|t|/T),

kai –T/2 ≤ t < T/2

Pjūklinės formos periodinis signalas

u(t) = 2Umt/T

i(t) = 2Imt/T,

kai –T/2 ≤ t < T/2

Stačiakampiai simetriniai impulsai

kai –T/2 < t < T/2

Stačiakampiai nesimetriniai impulsai

kai 0 ≤ t < T

Trapeciniai simetriniai impulsai

kai –T/2 < t < T/2

Skaitiniai periodinių signalų parametrai.

Parametras

Skaičiavimo formulė

Parametro reikšmė sinusinės formos signalui

Vidutinė vertė

(~I0)

(~I0)

Absoliutinė vidutinė vertė

(~Iabs)

(~Iabs)

Vidutinė kvadratinė (efektinė) vertė

(~Ief)

(~Ief)

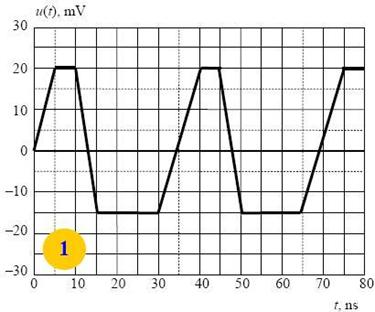

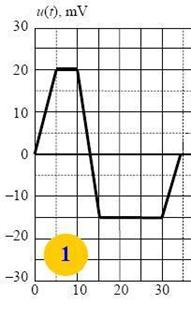

2.2. Praktinės užduoties A sprendimas:


T = 35ns; f ≈ 0,0043nHz; Umax = 20mV; Umin = -15mV.

y1=4x


y2=20


y3=-7x+90


y4=-15


y5=3.5x-120

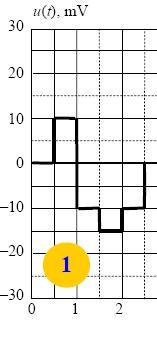

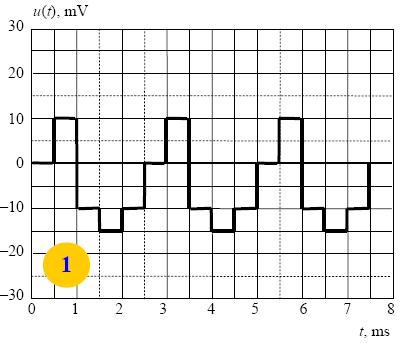

. Praktinės užduoties B sprendimas:

T = 2,5ms;   f ≈ 0,4mHz; Umax = 10mV; Umin = -15mV.


Kontrolinės dalies rezultatai:

2.3.1. = 2*3,14 / 0,00002 = 307000 (rad/s)

u(t)=36sin(307000t+

T=1/50=0,02(s)

u(t) = 100sin(3770t –π/4)

Atsakymas lygus nuliui, nes integruojant plotas virš laiko ašies lygus plotui po ašimi ir jų skirtumas atitinkamai lygus nuliui.

Stačiakampio simetrinio signalo vidutinė absoliutinė vertė yra Um, nes signalas, ir jo plotų suma bus tokia pati, kaip būtų nuolatinės įtampos.

Stačiakampio simetrinio signalo vidutinė kvadratinė vertė lygi Um arba Im reikšmėms, nes integruojant stačiakampio simetrinio signalo reikšmę bei traukiant vėliau šaknį atliekama matematinio modulio operacija ir Uef arba Ief lygu Uabs arba Iabs.

u(t)=3(1-4|t|/0,0001), kai -50 s<=t<50 s

Norint iš stačiakampio simetrinio signalo gauti trikampės formos signalą jį suintegruojame.

3. Darbo išvados:

Elektroniniuose matavimuose dažniausiai naudojamos sinusinės, simetrinės trikampės, trapecinės ir stačiakampės, pjūklinės bei nesimetrinės stačiakampės formų signalai. Svarbiausi periodinių signalų parametrai yra amplitudė ir periodas. Realus stačiakampis signalas įtraukia pereinamuosius procesus, kurie atrodo kaip tolygiai mažėjančios amplitudės sinusoidės fragmentai, tuo skiriasi nuo idealizuoto. Svarbiausi skaitiniai signalų parametrai yra vidutinė, vidutinė absoliutinė bei vidutinė kvadratinė vertės. Praktinės užduoties signalo periodas lygus 200 ps, dažnis - 5 nHz, teigiamos amplitudės reikšmė lygi 50μV, neigiama – 25μV. Apskaičiavome vidutinę ir vidutinę absoliutinę vertę, kurios yra atitinkamai lygios 12,5pV ir 37,5pV. Duotąjį signalą išdiferencijavau.
