Išanalizuoti superheterodininio imtuvo principinź elektros schem¹

Išanalizuoti superheterodininio imtuvo principinź elektros schem¹, pakopų ir elementų paskirtį, rasti maitinimo signalo, ASR – automatinio stiprinimo grandines.

Sudaryti smulki¹ sandaros schem¹, joje nurodyti, elektroninių įtaisų (tranzistorių, mikrograndynų tipus). Ir kiekvienos pakopos ypatumus. Nurodyti nagrinėjamo imtuvo pavadinim¹. Nubraižyti ir paaiškinti, šių pakopų principines elektros schemas:

a)      Vieno diapazono, įėjimo grandinės.

b)      Dažnio keitiklio.

c)      Vienos tarpinio dažnio stiprintuvo pakopos.

d)      Detektoriaus.

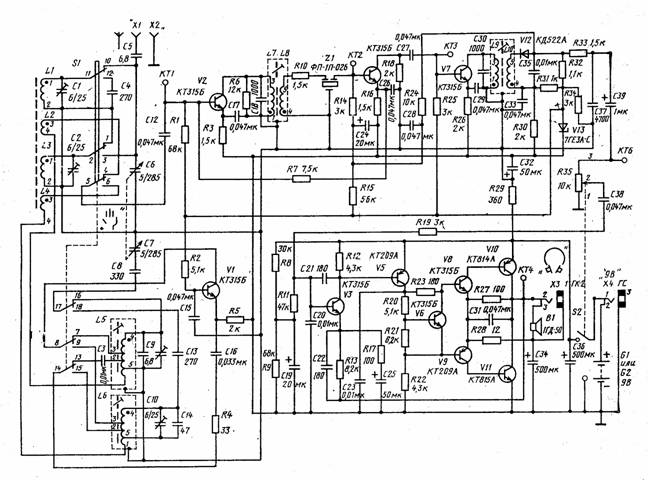

Mėgėjiškuose leidiniuose pateikiamos dažniausiai mėgėjiškų radijo imtuvų schemos, o šiuolaikinių imtuvų vartotojo instrukcijose „Users manual“ schemų nėra. Todėl nagrinėsiu senesnio pramoninio radijo imtuvo “Gjala 410” principinź elektros schem¹, kuri pateikta 2.1 pav. Manau principinės elektros schemos perbraižyti nereikia, todėl galima nagrinėti originali¹. Pagal principinź elektros schem¹ sudaryta sandaros schema pateikta 2.2 pav.

Šioje schemoje vieno diapazono įėjimo grandinė yra LC kontūras sudarytas iš elementų L1, C6. papildomi elementai yra C1, C4, C12. Įėjimo grandinė nustatoma priimamai stočiai derinant kondensatorių C6. Heterodino sudaro tranzistorius V1 su derinamu rezonansiniu kontūru L5, C7. Dažnis derinamas keičiant kondensatoriaus C7 talp¹, papildomi heterodino elementai yra C3, C9 reikalingi suderinti heterodino kontūr¹. Generacija vyksta su tranzistoriumi V1, iš kurio sugeneruotas signalas patenka į maišiklį. Maišiklis sudarytas su tranzistoriumi V2 į kurį patenka du signalai: iš įėjimo grandinės ir iš heterodino.

a) Vieno diapazono „IB“ įėjimo grandinė galėtų būti įėjimo kontūras L1 C1, C6 su ryšio rite L2. Įėjimo grandinė suderinama reikiamai stočiai su reguliuojamu kondensatoriumi C6. Signalas gaunamas per ryšio ritź L2 patenka į RDS.

b) Dažnio keitiklis vienam diapazonui sudarytas iš dviejų kontūrų tai L5, C7 ir L6, C7. Abu kontūrai reguliuojami keičiant kondensatoriaus C7 talp¹. Kiti pagalbiniai elementai užtikrinantys heterodino stabilum¹ ir skirti jam suderinti tam tikram dažniui yra C9-C14. Dažnio keitiklio funkcijas atlieka grandinė su tranzistoriumi V2, kurios apkrova yra kontūras L7, C18.

c) Vienas tarpinio dažnio stiprintuvas šioje schemoje yra pirma tarpinio dažnio stiprinimo pakopa su tranzistoriumi V4 einanti iš karto po SSF filtro Z1. J¹ sudaro elementai V4, C24-C28, R14-R18. Kita tarpinio dažnio stiprinimo pakopa sudaryta su tranzistoriumi V7.

d) Detektorius šiame imtuve yra diodinis ir jį sudaro detektuojantis diodas V12. Į detektorių signalas patenka iš antros TDS stiprinimo pakopos per induktyvinį ryšį L9-L10. Patį detektorių sudaro detektuojantis diodas V17, diodo apkrovos filtras R31-R33, C35, C37. Žemo dažnio garsinis signalas gaunamas skiriamajame kondensatoriuje C39.

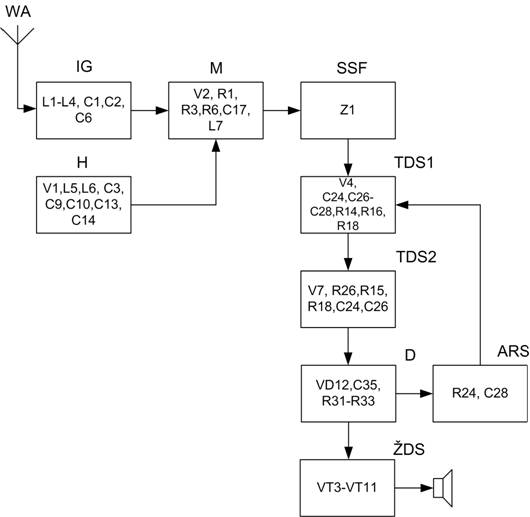

Pagal surast¹ principinź elektros schem¹ sudariau sandaros schem¹ kuri pateikta 5 pav. Čia signalas iš antenos WA patenka į įėjimo grandinź IG, iš jos į maišiklį M. Į maišiklį patenka tarpinio dažnio signalas iš heterodino H, kur yra sumaišomi abu signalai ir išėjime gaunamas tarpinio dažnio nepakeistos moduliacijos radijo signalas skirtas tolesniam apdorojimui. Toliau signalas teka į SSF, kad nufiltruotų gretutinio kanalo signal¹ ir į pirm¹ TDS stiprinimo pakop¹ TDS1 pakop¹. Antra TDS pakopa (TDS2) taip pat, kaip ir pirmoji skirta tarpiniam dažniui stiprinti, kad užtikrintų reikiam¹ detektoriaus veikim¹. Detektorius detektuoja moduliuot¹ signal¹ ir jo išėjime gaunamas garsinis signalas, kuris patenka į žemo dažnio stiprintuv¹ ŽDS ir į automatinio stiprinimo reguliavimo grandinź ARS. ARS reguliuoja pirm¹ tarpinio dažnio stiprinimo pakop¹ TDS1.
