Laboratorinis darbas Nr. 13

Kintamųjų procesų RC ir RL tiesinėse grandinėse tyrimas

Užduotis:

Ištirti pereinamuosius procesus RC ir RL grandinėse, nustatyti grandinės parametrų įtaką pereinamųjų procesų trukmei bei srovių ir įtampų kitimo pobūdžiui.

Darbo eiga:

1. Electronics workbench programa sujungti RC ir RL grandines 1 pav.
2. Paskaičiuojame kokia turi būti optimaliausia varža, kai C=0,1 µF ir L=10 H.
3. Padarysime 3 bandymus kai R=12 kΩ, R=25 kΩ, R=52 kΩ.
4. Pakeičiame schemoje varžą su talpa vietomis ir darome trys bandymus kai R=12 kΩ, R=25 kΩ, R=52 kΩ.
5. Pakeičiame talpa induktyvumu ir pakartojame visus bandymus
6. Nubraižome grafikus.

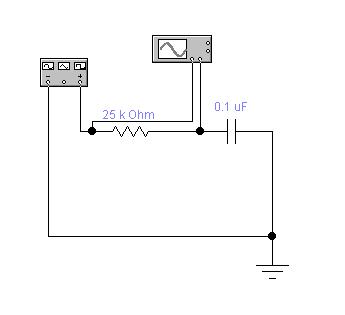

1 pav. 1 Darbo schema

Grafikai

Pereinamieji procesai RC grandinėje:

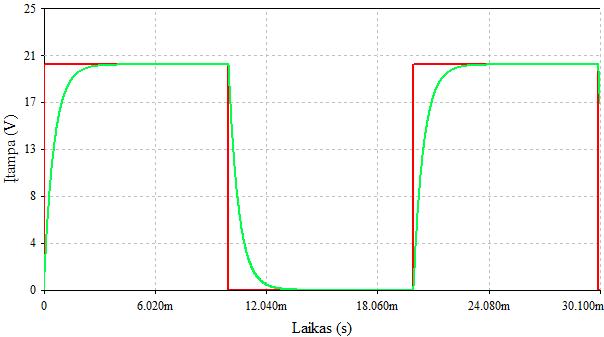

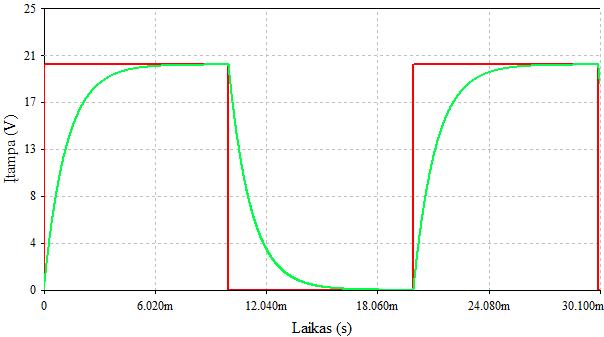

2 pav., kai R=12 k

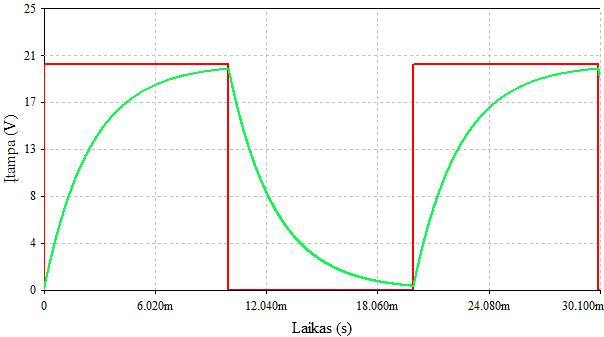

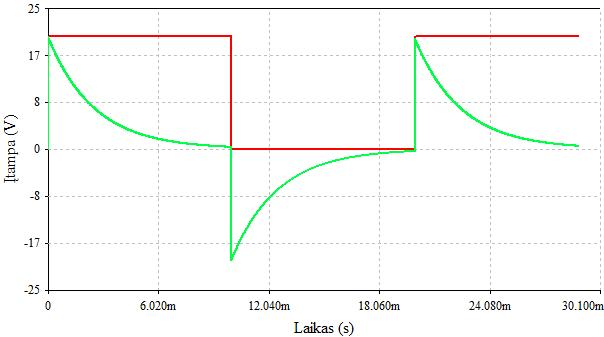

3 pav., kai R=25 k

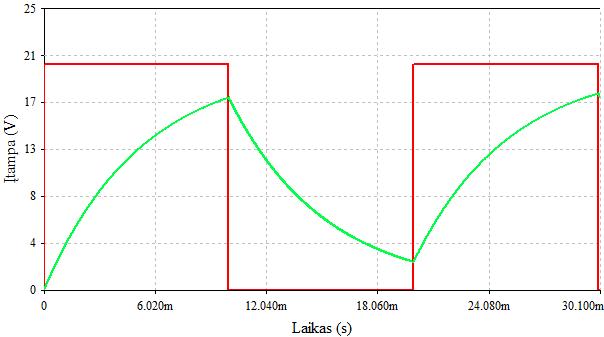

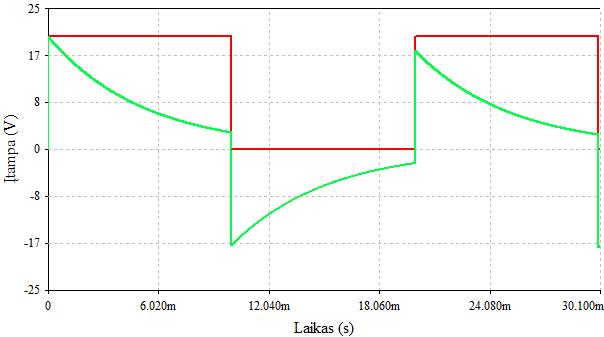

4 pav., kai R=52 k

Talpą ir varžą pakeičiame vietomis:

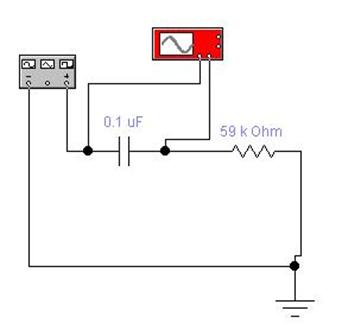

5 pav., 2 Darbo schema

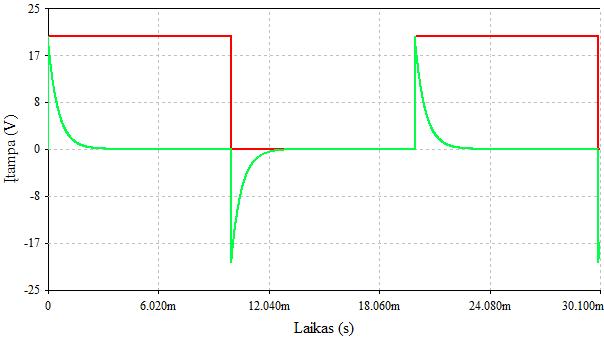

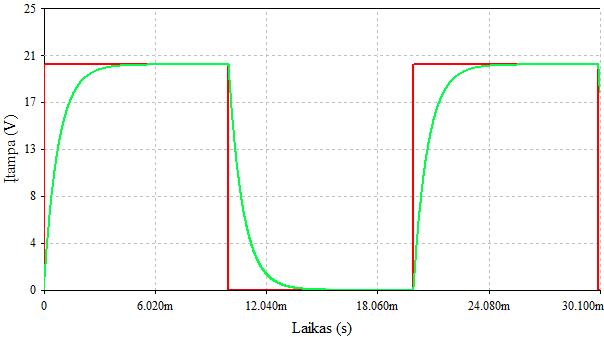

6 pav., pakeičiant R ir C vietomis kai R=12 k

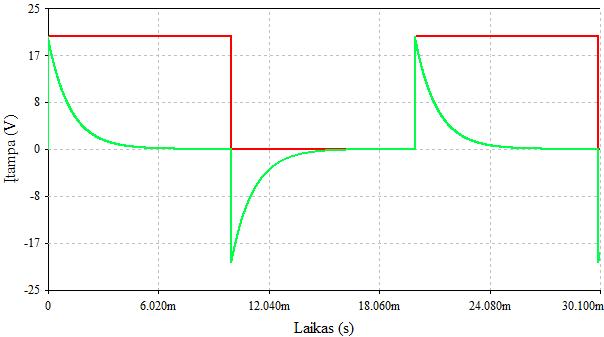

7 pav., pakeičiant R ir C vietomkai R=25k

7 pav., pakeičiant R ir C vietom, kai R=52 k

Pereinamieji procesai RL grandinėje:

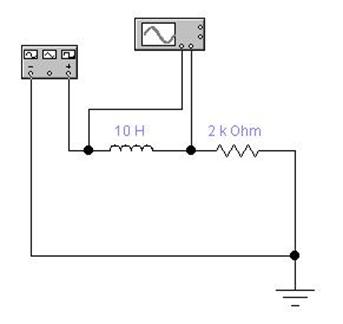

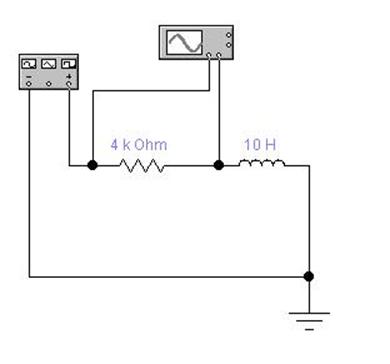

8 pav., 3 Darbo schema

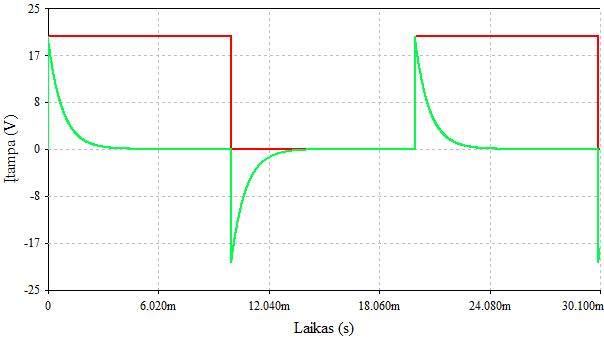

9 pav., kai R=4,8 k

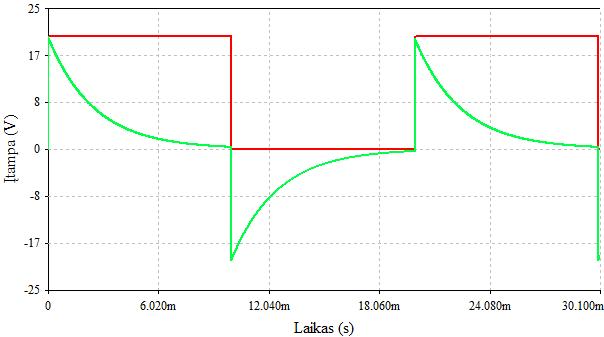

10 pav., kai R=15,5 k

11 pav., kai R=22k

Induktyvumą ir varžą pakeičiame vietomis:

12 pav., 4 Darbo schema pakeičiant R ir L vietom.

13 pav., pakeičiant R ir L vietomkai R=4,8 k

14 pav., pakeičiant R ir L vietomkai R=15,5 k

15 pav., pakeičiant R ir L vietomkai R=22 k

Išvados:

Ištyrėme pereinamuosius procesus RC ir RL grandinėse, nubraižėme jų oscilogramas. Nustatėme grandinės parametrų įtaką pereinamųjų procesų trukmei bei srovių ir įtampų kitimo pobūdžiui.

Matavimo ir skaičiavimo rezultatai pateikti lentelėje. Iš oscilogramų matome, kad kai grandinės varža yra mažesnė už kritinę varžą, pereinamasis procesas yra periodinis. Jei grandinės varža didesnė už kritinę – pereinamasis procesas yra aperiodinis.
