NEPRIKLAUSOMOJO ˇADINIMO GENERATORIAUS BANDYMAS

elektra

+ Font mai mare | - Font mai mic


DOCUMENTE SIMILARE

Darbo tikslas: naudojantis “MatLab–SimuLink” programiniu paketu, susipa˛inti su nuolatinės srovės nepriklausomojo ˛adinimo generatoriaus savybėmis ir sudaryti jo charakteristikas.

U˛duotis: vykdant imitacij¹ gauti ias generatoriaus charakteristikas:

tučiosios veikos;

trumpojo jungimo;

iorinź.

Darbo metodika:

Naudojant “MatLab” paket¹ “SimuLink” galima itirti (sumodeliuoti) praktikai bet koki¹ dinaminź netiesinź sistem¹. Tiriamoji sistema sudaroma grafikai surenkant ir sujungiant jos sudarom¹sias grandis. Tokia sistema dar vadinama S-modeliu. Sudarytas modelis isaugomas kaip byla ir turi plėtinį .mdl. S-modelių sudarymas pagrįstas Drag-and-Drop technologija, t.y kiekviena sistem¹ sudaranti dalis paimama i atitinkamos bibliotekos ir tiesiog pelyte nutempiama i jos ir paliekama darbiniame lange.

Modelis, naudojamas nepriklausomojo ˛adinimo generatoriaus modeliavimui, atidaromas taip:

a) paleid˛iamas programinis paketas “MatLab”;

b) atidaroma byla nepr_zad_gen.mdl;

c) atsidariusiame lange nepr_zad_gen, turi atsirasti modelis, kuris bus naudojamas tiriant nuolatinės srovės nepriklausomojo ˛adinimo generatoriaus savybes.

Schem¹ sudarantys elementai ir jų paskirtis plačiai neaptarinėjama, bus aptarti tik tie schemos elementai, kurių parametrus reikės keisti. Nepriklausomojo ˛adinimo generatoriaus modelis pateiktas 1 pav.

Apkrovos var˛a

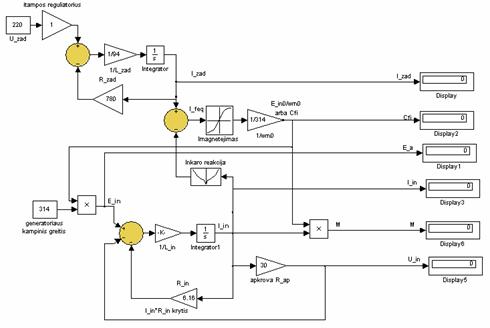

1 pav. Nepriklausomojo ˛adinimo generatoriaus modelis

ˇadinimo apvijos, inkaro, apkrovos var˛os įraomos į blok¹ Gain.

Blokas Gain atidaromas jį pa˛ymėjus ir dukart spragtelėjus kairiuoju pelės klaviu. Tada atsidaro dialogo langas, pateiktas 2 pav. Jo laukelyje Parameters įraoma reikalinga vertė. Pvz., jei reikia pakeisti apkrovos var˛¹, tai, dukart spragtelėjus ant apkrovos var˛¹ atitinkančio elemento, atsidaro dialogo langas Block Parameters: apkrova R_ap. io lango Parameters lauke Gain: įraoma atitinkama apkrovos var˛os vertė ir spaud˛iamas mygtukas OK.

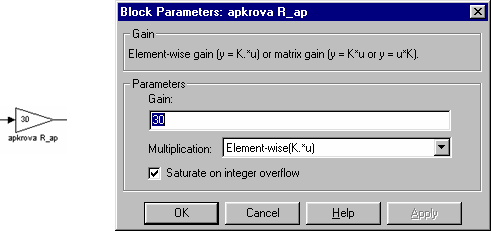

2 pav. Bloko Gain grafinis ˛ymuo ir inkaro grandinės var˛os įvedimo langas

Analogiku principu įraomos ir kitų elementų vertės.

Imitacijos rezultatai (inkaro ir ˛adinimo srovės, generatoriaus įtampa) stebimi bloke Display.

3 pav. Blokas Display

Pa˛ymėtina, kad modelis, naudojamas nepriklausomojo ˛adinimo generatoriaus savybėms tirti, sudarytas remiantis diferencialinėmis lygtimis, pakeistomis operacine forma. Schemos sudarymas nenagrinėjamas.

Įraius visus reikalingus parametrus, pradedama imitacija. Imitacija gali būti vykdoma keliais būdais: meniu lauke Simulation pasirinkus komand¹ Start, paspaudus klavių kombinacij¹ Ctrl+T, arba pele paspaudus atitinkam¹ piktogram¹, kuri yra įrankių juostoje (Toolbar’e).

Pradiniai duomenys:

variantas	Generatoriaus kampinis greitis ω_g, s^-1	Vardin ˛adinimo apvijos įtampa U_˛ad,v, V	ˇadinimo apvijos var˛a R_˛ad, Ω	Inkaro grandinės var˛a R_in, Ω	I_˛ad1, A	I_˛ad2, A

1 lentelė. Pradiniai duomenys

Darbo eiga:

Tučiosios veikos charakteristika U₀ = f(I_˛ad).

Į modelio blokus įrayti u˛duotas generatoriaus parametrų vertes.

Tučiosios veikos charakteristikai gauti, apkrovos var˛¹ reikia nustatyti lygi¹ begalybei. Tuo tikslu atidaromas blokas apkrova R_ap ir į jį įraoma konstanta 1e6.

Tučiosios veikos charakteristika gaunama keičiant ˛adinimo srovź (˛adinimo apvij¹ maitinančios įtampos dydį) ir matuojant generatoriaus įtamp¹. ˇadinimo srovė keičiama keičiant bloko Itampos reguliatorius koeficient¹ nuo 0 (˛adinimo įtampa lygi nuliui) iki 1 (˛adinimo įtampa lygi vardinei).

Pirmiausia nustatoma maksimali ˛adinimo srovė (tai atitinka maksimali¹ ˛adinimo grandinės įtamp¹). Bloke Itampos reguliatorius įraomas koeficientas lygus 1. Vykdoma imitacija, ir į 2 lentelź įraomos blokuose Display gautos ˛adinimo srovės ir generatoriaus įtampos vertės.

Ma˛inant įtamp¹ kas 10-20 % (į blok¹ Itampos reguliatorius įraant koeficientus 0.8, 0.6, 0.4 ir t.t) imitacija vykdoma i naujo. Nustatomos vis naujos ˛adinimo srovės ir generatoriaus įtampos vertės. Gauti rezultatai taip pat įraomi į 2 lentelź.

Pakeitus ˛adinimo įtampos polikum¹, (į blok¹ U_zad įraius -U_˛ad,v) priartėjimo metodu rasti tak¹, kuriame generatoriaus įtampa lygi 0 (bloko Itampos reguliatorius koeficientas keičiamas ir imituojama tiek kartų, kol bus rastas takas, kuriame generatoriaus įtampa lygi 0).

Didinant ˛adinimo įtamp¹, kas 10-20 % iki nominaliosios (į blok¹ Itampos reguliatorius įraant koeficientus 0.1, 0.2, 0.4, 0.6, 0.8 ir 1) gauti tučiosios veikos charakteristikos dalį 3 kvadrante.

Nubrė˛ti tučiosios veikos charakteristik¹ U₀ = f(I_˛ad).

2 lentelė. Tučiosios veikos bandymo duomenys

U_˛ad, V	U_˛ad,v	0,8U_˛ad,v	0,6U_˛ad,v	0,4U_˛ad,v	0,2U_˛ad,v	0,1U_˛ad,v
I_˛ad, A
U, V

-U_˛ad, V	k·U_˛ad,v	0,1U_˛ad,v	0,2U_˛ad,v	0,4U_˛ad,v	0,6U_˛ad,v	0,8U_˛ad,v	U_˛ad,v
I_˛ad, A
U, V

Trumpojo jungimo charakteristika I_a = f(I_˛

Į modelio blokus įrayti u˛duotas generatoriaus parametrų vertes.

Į blok¹ Itampos reguliatorius įraomas koeficientas 0. Tai atitinka ˛adinimo įtamp¹, lygi¹ nuliui.

Į blok¹ apkrova R_ap taip pat įraomas koeficientas 0. Tai atitinka generatoriaus trump¹jį jungim¹.

Tai atlikus, vykdoma imitacija ir į 3 lentelź įraomos gautos ˛adinimo bei inkaro srovių vertės.

Toliau didinant ˛adinimo įtamp¹ kas 5% imituojama i naujo, ir į 3 lentelź įraomos kitos ˛adinimo ir inkaro srovių vertės.

Nubrė˛ti trumpojo jungimo charakteristik¹ I_a = f I_˛

3 lentelė. Trumpojo jungimo bandymo duomenys

U_˛ad	0,05U_˛ad,v	0,1U_˛ad,v	0,15U_˛ad,v	0,2U_˛ad,v	0,25U_˛ad,v
I_˛, A
I_in, A

Iorinė charakteristika U = f(I_a).

Į modelio blokus įrayti u˛duotas generatoriaus parametrų vertes.

Į blok¹ apkrova R_ap įraomas koeficientas 1e6. Tai atitinka generatoriaus tuči¹j¹ veik¹.

Suskaičiuoti įtampos reguliatoriaus koeficient¹, kuriam esant gaunama u˛duotoji ˛adinimo srovė. Įtampos reguliatoriaus koeficientas skaičiuojamas taip:

Į modelio blok¹ Itampos reguliatorius įrayti suskaičiuot¹ koeficient¹ Bandymo metu io koeficiento nekeisti. Pastaba: bloko Itampos reguliatorius koeficientas negali būti didesnis u˛ 1.

Iorinė charakteristika gaunama palaipsniui apkraunant generatorių. Tuo tikslu keičiama apkrovos reostato var˛a (blokas apkrova R_ap). Į į blok¹ įraant 4 lentelėje nurodytas vertes, vykdyti imitacij¹ ir į lentelź įrayti gautas inkaro srovės ir generatoriaus įtampos vertes.

Suskaičiuoti įtampos reguliavimo koeficient¹, esant kitai ˛adinimo srovei. Toliau atlikti veiksmus nurodytus 4 ir 5 punkte. Rezultatus surayti į 5 lentelź.

Pagal gautus rezultatus vienoje koordinačių ploktumoje nubrė˛ti iorines charakteristikas U = f(I_a), esant skirtingoms ˛adinimo srovių vertėms.

4 lentelė. Iorinės charakteristikos duomenys, kai I_˛1 = …..A

R_a, Ω
I_a, A
U, V

5 lentelė. Iorinės charakteristikos duomenys, kai I_˛2 = …..A

R_a, Ω
I_a, A
U, V

Ataskaitos turinys:

Darbo tikslas, u˛duotis ir schema.

Darbo rezultatai (imitavimo rezultatų lentelės ir kreivės):

Tučiosios veikos charakteristika;

Trumpojo jungimo charakteristika;

Iorinės charakteristikos.

Ivados.

Kontroliniai klausimai:

Paaikinti, kaip gaunama nuolatinė įtampa nepriklausomojo ˛adinimo generatoriuje.

Pagrindinės lygtys, apibūdinančios generatoriaus darb¹.

Kodėl trumpojo jungimo charakteristika yra tiesė, o tučiosios veikos – netiesinė?

Paaikinti inkaro reakcijos įtak¹ nuolatinės srovės generatoriaus darbui.

Kodėl kinta įtampa apkraunant generatorių?

Paaikinti papildomųjų polių paskirtį ir veikim¹.

Kokios apvijos būna generatoriuose, jų grafinis ˛ymėjimas ir raidiniai ˛ymenys.
