PEREINAMŲJŲ PROCESŲ NEIŠSIŠAKOJUSIOJE RLC GRANDINĖJE TYRIMAS

PEREINAMŲJŲ PROCESŲ NEIŠSIŠAKOJUSIOJE RLC GRANDINĖJE TYRIMAS

Užduotis: Ištirti pereinamuosius procesus RLC grandinėje, nustatyti grandinės parametrų įtaką pereinamojo proceso trukmei bei srovės ir įtampos kitimo pobūdžiui.

Darbo priemonės: Electronics workbench kompiuterinė programa

Darbo eiga:

Ištirti pereinamuosius procesus RLC grandinėje:

Electronics Workbench programa sujungti RLC grandinę (1 pav.)

Apskaičiuoti, kokia turi būti Varžos R reikšmė, kad pereinamasis procesas būtų ribinis aperiodinis (L=10 mH, C=10 μF).

Nustatyti apskaičiuotą varžos R dydį, užfiksuoti u_C(t) oscilogramas.

Nustatyti tokią varžos R reikšmę, kad pereinamasis procesas būtų aperiodinis, užfiksuoti u_C(t) oscilogramas.

Nustatyti tokią varžos R reikšmę, kad pereinamasis procesas būtų periodinis, užfiksuoti u_C(t) oscilogramas.

Pakartoti 3-5 punktus, schemoje sukeitus C ir L elementus vietomis, užfiksuoti pereinamųjų procesų u_L(t) oscilogramas.

Periodinio, aperiodinio ir ribinio aperiodinio pereinamojo proceso atvejais užfiksuoti i(t) oscilogramas.

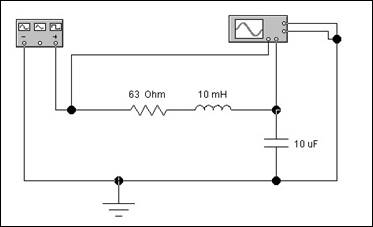

1 pav. RLC grandinė

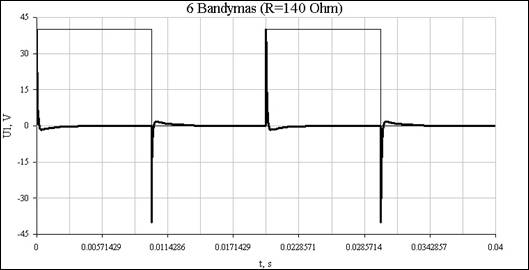

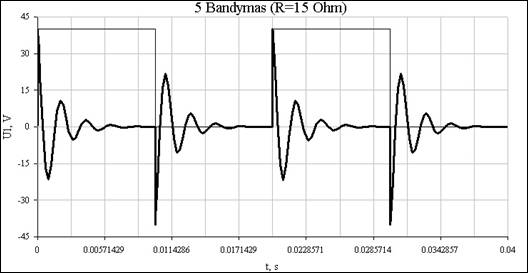

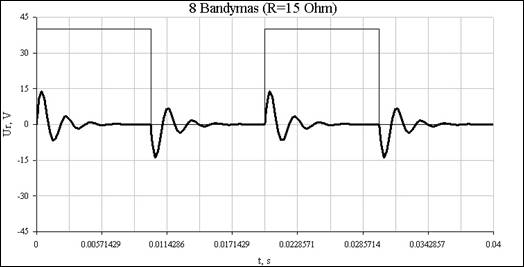

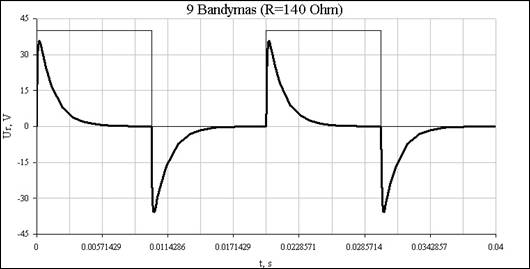

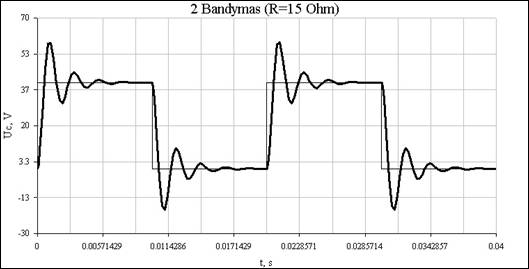

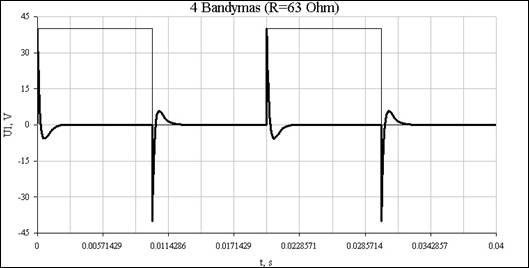

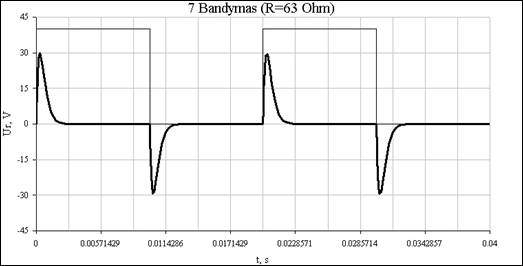

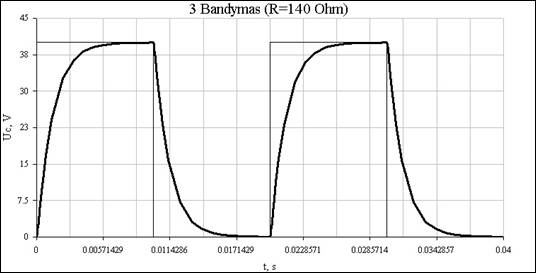

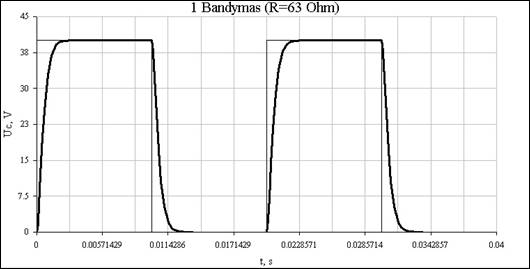

Oscilogramos:

Išvados: Pereinamųjų procesų RLC grandinėje pobūdis priklauso nuo aktyviosios varžos R dydžio. Kai grandinės varža yra didesnė ar lygi kritiniai varžai, vykstanti talpos iškrova bei įkrova tampa aperiodine. Šiuo atveju talpos iškrova vyksta per RL grandinę, taip, kad talpos įtampa palaipsniui mažėja iki nulio, nekeisdama krypties. Kondensatoriaus įkrova vyksta taip pat eksponentiškai, iki generatoriaus tiekiamos įtampos. Šių procesų greitis yra tiesiogiai priklausomas nuo R parametrų. Kuo R yra didesnė, tuo procesai vyksta lėčiau.

Grandinės varžai esant mažesnei už kritinė, grandinėje vykta periodiniai pereinamieji procesai. Įtampos u_C, u_L ir srovė i kinta periodiškai. Jei R didėja, savųjų virpesių kampinis dažnis mažėja, o periodas didėja. T.y. didėjant R svyravimų periodiškumas nykta.
