TARPINĖS, SIGNALINĖS IR POLIARIZUOTOS RELĖS

TARPINĖS, SIGNALINĖS IR POLIARIZUOTOS RELĖS

1)Darbo tikslas

Susipažinti su pagalbinių (tarpinių, signalinių, poliarizuotų) relių veikimo principus, konstrukcijomis ir metodika.

Teorija.

Tarpinės relės yra pagalbinės ir naudojamos, kai reikia tuo pat metu įjungti ir atjungti kelet¹ nepriklausomų grandinių arba kai reikalinga relė su galingais kontaktais atjungti ir įjungti grandinėms , kuriomis teka didelės srovės.

1.Tarpinė relė PP - elektromagnetinė relė su pasukamu inkaru ji turi 4 normaliai atvirus ir 1 nenormaliai uždar¹ kontakt¹.

2.Tarpinė relė PP-251 uždelsto veikimo. Konstrukciniu požiūriu analogiška relei PP-23, tačiau masyvesnis elektromagnetas, nes ant jo šerdies uždėti variniai žiedai . Paduodant įtamp¹ į relės apvij¹, žieduose indukuojasi srovė, kuri sukuria sraut¹ priešinga apvijos srautui. Todėl paveikiant relei, gaunamas uždelsimas  . Žiedų įtaka, nutraukiant įtamp¹ pasireiškia mažiau. Relė naudojama specialiuose automatikos ir relinės apsaugos schemose , kur reikalingas nedidelis uždelsimas 0,1 s.

3.Tarpinė relė PP-252 paveikia be uždelsimo, o grįžta su uždelsimais. Konstrukciniu požiūriu skiriasi nuo relės PP-251 tuo kad joje variniai žiedai uždėti apatinėje elektromagneto dalyje . Nutraukus relės įtamp¹ relė grįžta į pradinź padėtį per 1,1 s. Ji naudojama specialiuose automatikos schemose.

4.Kintamos srovės relė PP-25 skiriasi nuo relės PP-23 tik elektromagneto konstrukcija. Jos elektromagnetas pagamintas iš plonų elektrotechninio plieno lakštų. Be to ant elektromagneto šerdies uždėtas trumpai jungtas varinis žiedas inkaro vibracijai panaikinti.

5.Tarpinė relė PP-341 skirta naudoti relinės apsaugos ir automatikos schemose kintama operatyvine srove . Ji jungiama betarpiškai į transformatorių antrinź grandinź. Šį relė be normalaus galingumo  kontakto turi sustiprintus perjungiančius kontaktus skirtus atjungiamu ričių šuntavimui ir dešuntavimui tekant kintamai srovei iki 150 A.

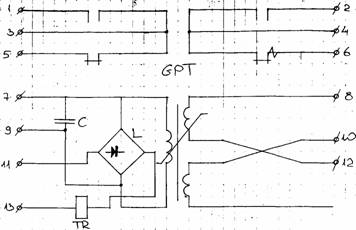

Ji susideda ir greitai prisisotinančio transformatoriaus T, lygintuvo L, nuolatinės srovės tarpinės relės TR, kondensatoriaus C skirto išlygintos srovės pulsacijai sumažinti. Pirminė GPT apvija susideda iš dviejų dalių kurias galima sujungti nuosekliai ir lygiagrečiai (I_vard=2,5 arba 5 A;). GPT buvimas užtikrina beveik pastovi¹ įtampa relės TR apvijoje, kintant srovei plačiose ribose. Relė, paveikia uždarius gnybtų 11-13 grandinź arba nutraukus gnybtų 7-9 grandinź.

Trumpas signalinių relių aprašymas

Signalinės relės skirtos visos apsaugos arba kai kurių jos elementų veikimui fiksuoti. Relės yra lygiagretaus ir nuoseklaus jungimo. Nuoseklaus jungimo relių apvijos įjungiamos į kitų relių apvijų ir aparatų grandines (pvz. Jungtuvų atjungimo ričių grandinź) ir poveikio nuo srovės, tekančios toje grandinėje, fiksuodama grandinės sujungim¹. Lygiagretaus jungimo relių apvijos jungiamos lygiagrečiai kitų relių apvijoms ir paveikia nuo įtampos, paduodamos į relių apvijas. Jos fiksuoja įtampos atsiradim¹ relėje.

Signalinės relės PЧ-21 susideda iš elektromagneto, inkaro, kontaktinės sistemos ir signalinės vėliavėlės. Tekant srovei relės apvijomis, inkaras prisitraukiamas prie elektromagneto, išlaisvina vėliavėlź, kuri pasisuka ir sustoja atitinkamoje padėtyje. Tuo pačiu laiku susijungia arba atsijungia kontaktinės plokštelės. Nors srovė per relės apvijas gali tekėti trump¹ laik¹, ši relė sukonstruota taip, kad jų signalinė vėliavėlė ir relės kontaktai lieka paveikź iki jų į pradinź padėtį neatstato aptarnaujantis personalas.

Trumpas poliarizuotų relių aprašymas

Poliarizuota relė yra elektromagnetinių relių atmaina. Skirtingai nuo paprastų elektromagnetinių relių, jos inkar¹ veikia du magnetiniai srautai: poliarizuojantis  F_p, kuriamas pastovaus ir darbo srautas F_d, kuriamas apvijos.

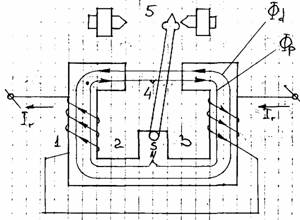

Poliarizuotas relė susideda iš šerdies 1 ir apvijos 2, pastovaus magneto 3, inkaro 4 ir kontaktinės sistemos. Poliarizuojantis rautas F_p pereina į inkar¹ ir dalijasi į dvi dalis. Tekant srovei I_r apvijoje 2, susikuria darbinis magnetinis srautas F_d, kuris užsidaro per šerdį 1. Dešiniajame oro tarpelyje magnetiniai srautai F_p ir F_d atsiima, kairiajame – sumuojasi ir inkaras 4 prisitraukia prie kairiojo kontakto, jeigu I_d³I_pov. Keičiant srovės I_d kryptį , srautas F_d taip pat keičia savo kryptį ir inkaras pritraukiamas prie dešiniojo kontakto.

Pagrindiniai relių privalumai:

1 didelis jautrumas ir mažas poveikio galingumas, kuris esant minimaliai poveikio srovei, apytikriai siekia 0,005W.

2 terminio atsparumo kartotinumas lygus (20-50) I_pov.

3 trumpas poveikio laikas (~0,005 s).

Trukumai:

1 mažas kontaktų galingumas.

2 nedidelis oro tarpelis tarp kontaktų (nuo 0,01 iki 0,5mm).

3 nedidelis grįžimo koeficientas.

Šios relės naudojamos jautriose relinės apsaugos schemose.

3) Darbo eiga

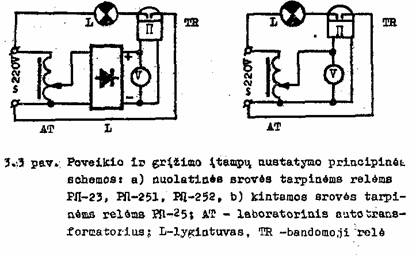

Pirma išbandome kintamos srovės tarpinź relź PP-23.Šios relės pradiniai duomenys yra tokie: U_vard. 100 V, 50 Hz. Nustatome šios relės poveikio ir grįžimo įtampas ir laikus,taip pat apskaičiuojame grįžimo koeficient¹.

Su nuolatinės srovės tarpine uždelsto veikimo rele PP-25 atliekame tokius pat bandymus kaip ir su rele PP-23.Relės PP-251 vardinė įtampa U_verd. 220 V.

Nuolatinės srovės tarpinės uždelsto grįžimo relės PP-25 vardinė įtampa U_vard. 220 V.Bandymo metu gauti tokie rezultatai:

Darbo metu išbandėme ir signalinź relź PY-21 ir nustatėme šios relės poveikio ir grįžimo sroves,kai relės vardinė srovė I_N 0,25 A:

I_pov. 0,25 A,

I_gr. 0,24 A.

4) Išvados

Darbo metu relių bandymo rezultatai buvo gauti realūs ir artimi relių parametrų reikšmėms. Iš išbandytų relių greičiausia suveikė kintamos srovės tarpinė relė, o vėliausiai nuolatinės srovės uždelsto suveikimo relė, kadangi tokia ir yra šios relės užduotis,t.y. pavėlinti relės suveikim¹. Pirmų dviejų relių poveikio ir grįžimo laikai yra labai panašūs arba tokie patys, o relės PP-252 grįžimo laikas ilgas, kadangi ji yra uždelsto grįžimo relė.
