FEROREZONANSINIŲ REIŠKINIŲ TYRIMAS

FEROREZONANSINI REIŠKINIŲ TYRIMAS

UŽDUOTIS

Sudaryti ferorezonansinės grandinės elementų voltamperines charakteristikas.

Sudaryti nuoseklios ferorezonansinės grandinės atstojamąją voltamperinę charakteristiką.

Sudaryti lygiagrečios ferorezonansinės grandinės atstojamą­ją voltamperinę charakteristiką.

DARBO EIGA

1. Sujungti schemą (1 pav.).

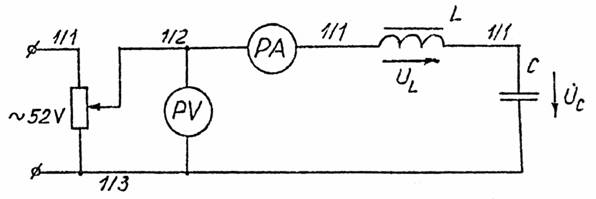

1 pav. Nuoseklioji bandymų schema

2. Sudaryti ritės su plieno šerdimi voltamperinę charakteris­tiką U_L ( I ). Tam užtrumpinti kondensatoriaus gnybtus ir, keičiant šaltinio įtampą, didinti srovę nuo 0 iki 0,4 A . Matavimo rezultatus surašyti į l lentelę.

3. Sudaryti kondensatoriaus voltamperinę charakteristiką U_C ( I ). Tam užtrumpinti ritės gnybtus ir, keičiant šaltinio įtampą, didinti srovę nuo 0 iki 0,4 A. Matavimo rezultatus surašyti į l lentelę.

Sudaryti nuoseklios ferorezonsinės grandinės atstojamąją voltamperinę charakteristiką. Tam palaipsniui didinti šaltinio įtampą, didinti grandinės srovę nuo 0 iki 0,4 A . Tiksliai nustaty­ti įtampą, kuriai esant įvyksta srovės šuolis, mtavimo rezultatus surašyti į lentelę. Palaipsniui mažinti šsltinio įtampą, mažinti grandinės srovę nuo 0,4 iki 0 A. Tiksliai nustatyti įtampą, kuriai esant įvyksta srovės šuolia. Matavimo rezultatus surašyti į lentelę.

Pagal 2, 3 ir 4 punktų duomenis vienojo koordinačių siste­moje nubraižyti U_L(I); U_C(I); U(I) - eksperimentinę ir U'(l) - gau­tą grafiškai.

Sujungti schemą (2. pav.).

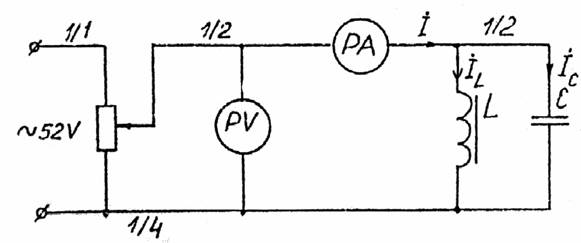

2 pav. Lygiagrečioji bandymų schema

7. Sudaryti lygiagrečios ferorezonansinės grandinės voltamperinę charakteristiką. Tam, keičiant šaltinio įtampą, didinti gran­dinės srovę nuo 0 iki 0,4 A . Matavimo rezultatus surašyti į lente­lę. Nepraleisti srovių rezonanso taško, kai srovė I minimali.

8. Pagal 2, 3 ir 7 punktų duomenis vienojo koordinačių siste­moje nubraižyti voltamperines charakteristikas U(I_L); U(I_C);U(I) eksperimentinę ir U'(I) - gautą   grafiškai.

FORMULĖS

BANDYMO REZULTATAI:

1 lentelė. Ritės su plieno šerdimi ir kondensatoriaus voltamperinės charakteristikos

2 lentelė. Lygiagrečios ferorezonansinės grandinės voltamperinė charakteristika.

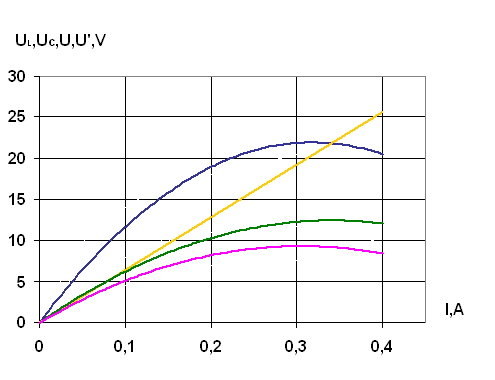

3 pav. Voltamperinės charakteristikos U(I_L);U(I_C);U(I) ir U'(I).

IŠVADOS: Iš sudarytų voltamperinių charakteristikų (3 pav.) matyti, jog didinant srovę I įtampa kondensatoriuje U_C tiesiškai didėja, o itampa ritėje U_L eksponentiškai didėja, taip pat ir įtampos U,U^l.
