Nuolatinės srovės linijos tyrimas

Nuolatinės srovės linijos tyrimas

Užduotis:

1. Eksperimentiškai išbandykite linij¹ ir bendroje koordinačių sistemoje nubrėžkite gautų charakteristikų U₂(I), ΔU (I), P₁(I), P₂(I), ΔP(I), η(I) grafikus.
2. Pagal bandymų duomenis apskaičiuokite linijos varž¹ R_l ir jos ilgį l.

Darbo eiga:

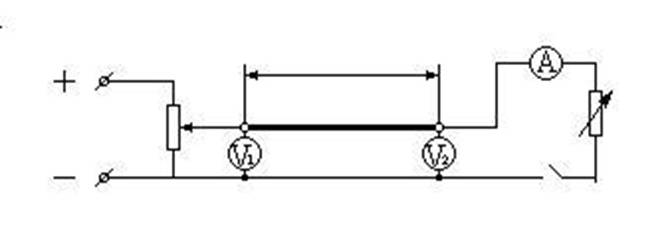

1. Sujunkite elektrinź schem¹ (1 pav.).

Stendo pirm¹ varžyn¹ laikykite linija (R = 100Ω), o antr¹ varžyn¹ naudokite fiksuotoms apkrovos varžoms R₂ reikšmėms gauti.

2. Reostatu R₁ nustatykite dėstytojo nurodyt¹ įtamp¹ U₁. Palaikydami U₁ = const, keiskite apkrovimo varž¹ R₂ nuo R₂ = 0 (trumpas jungimas) iki R₂ = (tuščia eiga). Bandym¹ atlikite 10 kartų varž¹ R₂ keisdami varžyno jungtukų pagalba. Bandymo rezultatus surašykite į 1 lentelź.

3. Suskaičiuoti linijos varž¹ R_l ir jos ilgį l, kai linija perduodama maksimali galia P_2max (linijos laido diametr¹ imti 0,6mm, lado medžiagos specifinź varž¹ – ρ = 1.05 Ωmm²/m).
4. Suskaičiuokite 1 lentelėje nurodytus duomenis ir nubraižykite užduotyje nurodytas kreives.

P_2max = 2,208 w

R_l = ΔU / I = 11,6 / 0,12 = 96,7 Ω;

l = R_l * s / ρ = 26,0 m
