VENTILIO FOTOELEMENTO TYRIMAS

fizinis



+ Font mai mare | - Font mai mic



DOCUMENTE SIMILARE

VENTILIO FOTOELEMENTO TYRIMAS

DARBO UŽDUOTIS: 1) išmatuoti seleno fotoelemento integralinį jautrį;



2) ištirti jo liuksamperinź ir spektrinź charakteristikas.

DARBO PRIEMONĖS: seleno fotoelementas, mikroampermetras M109, šviesos šaltinis, transformatorius, spalvotieji šviesos filtrai, matinio stiklo plokštelė, slankmatis.

TYRIMAS:

  1. Integralinio jautrio matavimas

Esant atstumui r tarp lemputės ir fotoelemento (r nurodo darbų vadovas), naudodami matinio stiklo plokštelź su 3 skirtingomis diafragmomis (d matuojame slankmačiu), mikroampermetru išmatuojame fotosrovės stiprius If. Laikydami, kad šviesos šaltinis yra taškinis, jo šviesos stipris I=1cd ir šviesa krinta į fotoelement¹ statmenai, pagal formulź apskaičiuojame fotoelemento integralinius jautrius esant įvairioms diafragmoms ir apskaičiuojame aritmetinį vidurkį. <K>.

r=0.1m

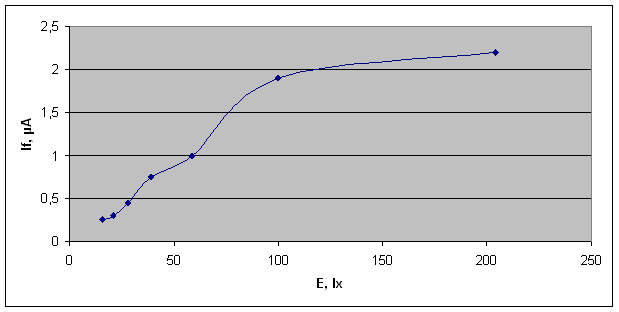

  1. Liuksamperinės charakteristikos tyrimas

Keisdami atstum¹ r nuo 7 cm iki 25 cm kas 3 cm, išmatuojame fotosrovės stiprius . Pagal formulź apskaičiuojame apšviestumus, išreikštus liuksais (lx), nubrėžiame grafik¹ .

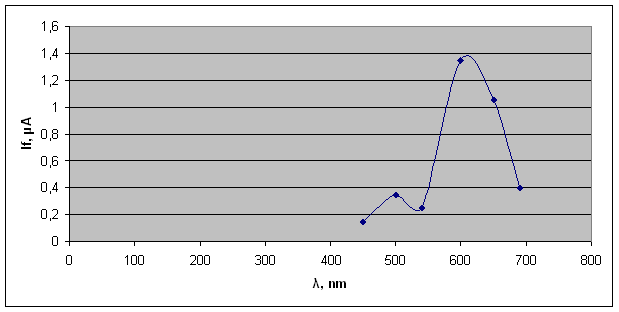

  1. Spektrinės charakteristikos tyrimas

Eksperimentiškai nustatome tokį r atstum¹, kad fotosrovės stipris būtų pakankamai didelis. Keisdami šviesos filtrus, išmatuojame fotosrovės stiprius dėl skirtingų bangų ilgių šviesos, krintančios į fotoelement¹. Bangos ilgius randame remdamiesi lentele. Matavimo rezultatus atvaizduojame grafike .

Šviesos filtro markė

FS-6

violetinis

SS-2

mėlynas

ZS-1

žalia

ŽS-18

geltonas

OS-13

oranžinis

KS-13

raudonas

λ, nm

Išvados:

Ištyrėme seleno fotoelemento integralinį jautrį, jo liuksamperinź ir spektrinź charakteristikas, bei atvaizdavome grafiškai.

Literatūros s¹rašas:

  1. Fizikos praktikos darbai. Red. P. Brazdžiūnas. D.1. Vilnius: Mintis, 1972. P. 289 – 293.
  2. B. Javorskis, A. Detlafas. Fizikos kursas. D.1.Vilnius: Mintis, 1975.P. 259 – 269.
  3. A. Puodžiukynas, T. Radvilavičius. Kvantinė optika ir atomo fizika. D.1. Vilnius: KPI, 1978. P. 18 – 19.
