AUTOMOBILIO „VW GOLF“ STABDŽIŲ SISTEMA (KURSINIS DARBAS)

technika



+ Font mai mare | - Font mai mic



DOCUMENTE SIMILARE

UKMERGĖS AUKŠTESNIOJI VERSLO

MOKYKA



AUTOMOBILIO „VW GOLF“

STABDŽIŲ SISTEMA

(KURSINIS DARBAS)

TURINYS

ĮVADAS

STABDŽIAI

STABDŽIŲ BŪKLĖ

TECHNINĖ PRIEŽIŪRA STABDŽIŲ SU HIDRAULINE PAVARA

EINAMASIS REMONTAS

REMONTO KAINOS

ĮRANKIAI IR ĮRANGA

PRIEDAI

LITERATŪRA

STABDŽIAI

Ratų stabdžių mechanizmuose dažniausiai pasitaikantys gedimai:

Sudilę trinkelių andeklai, būgnai ar diskai.

Padidėjas tarpelis tarp trinkelių ir būgnų.

Trinkelės susitepaluoja, o kartais užsikerta.

Būgnų kaitimas.

Išsitampo stovėjimo stabdžių pavaros trosai.

Hidraulinėje stabdžių pavaroje būna tokie gedimai:

Atsiranda įvairių nesandarumų (ypač ratų cilindruose).

Sumažėja stabdžių skysčio padrindiniame cilindre.

Padidėja laisvo pedalo eiga.

Pneumatinės pavaros gedimai:

Kompresoriuje, pasikeičia dirželio įtempimas.

Atsiranda nesandarumai, dėl to sumažėja oro slėgis.

Sugedus stabdžiams padidėja stabdymo kelias ir satbdomą automobilį neša į šoną.

Kai hidraulinė sistema nesandari ir yra per mažai skysčio pagrindiniame cilindre, į ją gali patekti oro. Tokiu atveju ratai pradeda stoti tik kelis kartus nuspaudus pedalą.

Pedalo laisvoji eiga gali padidėti sudilus trinkelių andeklams, išsireguliavus tarpeliui tarp jų ir būgnų, ir atsiradus gedimams pagrindiniame stabdžių cilindre.

Sugedus stabdžių stiprintuvui, sunku spausti stabdžio pedalą.

STABDŽIŲ BŪKLĖ

Apytikriai galima spręsti pagal stabdymo kelią. Važiuojant 30 km/h greičiu sausu asfaltu ir staigiai stabdant stabdimo kelias neturi būti ilgesnis kaip 7-8 metrai.

Tiksliau apie stabdžius sprendžiama remiantis valstybinio standarto sąlygomis. Lietuvoja galioja standartas „LST 1438 : 1996 lengvieji automobiliai. Techninė priežiūra ir remontas.“ Šiuo atveju stabdžiai turi būti tikrinami stende. Ratų stabdimo jėga turi atitkti norminius reikalavimus. Kairiojo ir dešiniojo ratų stabdimo jėgų netolygumas turi būti ne didesnis kaip 30%. Tikrinant stovėjimo stabdį, šisnetolygumas neturi viršyti 70%. Be to nustatytas stabdymo efektyvumas. Šis efektyvumas stabdant darbyniu stabdžiu automobilio turi būti apie 50%. Stabdant stovėjimo stabdžiu, automobiliostabdimo efktyvumas turi būti apie 15%.

TECHNINĖ PRIEŽIŪRA STABDŽIŲ SU HIDRAULINE PAVARA

Techniškai prižiūrint stabdžius su hidrauline pavara, periodiškai yra tikrinamas stabdžių skysčio lygis pagrindiniame cilindre, jei reikia, pašalinamas oras iš sistemos, tikrinamas trinkelių, žarnelių, diskų ir būgnų būklė, reguliuojami stabdžių mechanizmai, keičiamos trinkelės, tekinami būgnai, reguliuojamalaisvojo pedalo eiga ir atliekami kiti darbai.

Prieš pilant stabdžių skystį, išvalomaskylutė kamštelyje. Skysčiui pilti galima naudoti specialųbakelį, iš kurio skystis varomas suslėgtu oru. Automobilyje yra signalinė lemputė, kuri užsidega, kai skysčio lygis neleistinai sumažėja. Be to rekomenduojamas vizualus, periodinis patikrinimas. Stabdžių skystis keičiamas periodiškai, kasmet. Rekomenduojama vartoti automobylių gamyklos siūlomą skystį: pvz – DOT-3, DOT-4. Įvairių skysčių tarpusavyje maišyti negalima, nes įvyksta reakcija, dėl to gali įstrigti stumokliukas. Keičiant skystį sistema išplaunama spiritu arba šviežiu skysčiu. Draudžiama plauti acetonu ir panašiais skyčiais, nes gadinama guma.

Kai pagrindiniame stabdžių cilindre yra per mažai skysčio arba yra įvairių nesandarumų, į sistemą gali patekti oro. Orui iš sistemos išleisti naudojama žarnelė, kurios vienas galas užmaunamas ant darbinio cilindro ventilio, o kitas panardinamas iki pusės pripildytą šviežio stabdžių skysčio stiklinį indą. Kelis krtus nuspaudus pedalą, sistemoje susidaro slėgis. Tada, laikant nuspaustą pedalą, atsukamas ventilis. Tai kartojama tol kol ištekančiame skystyje nebelieka oro burbuliukų. Turi du stabdžių konturus. Kiekvienas konturas yra nuorinamas atskirai. Oras pradedamas išleisti nuo to cilindriuko kuris yra toliausiai nuo pagrindinio cilindro.

Daugelio automobilių stabdžių mechanizmas yra reguliuojamas. Yra numatytas einamasis ir pilnas reguliavimas. Einamojo reguliavimo metu reguliuojama ekscentrikais, o pakeitus trinkeles ir ekscentriniais pirštais. Reguliavimo ekscentrikai yra automobilyje

Automobilis turi stabdžio slėgio reguliatorių. Automoilyje   jis tikrinamas dviem, turinčiais skalę iki 10 Mpa, manometrais. Vienas prijungiamas prie priekinio stabdžio oro išleidimo ventilio, o kitas – prie užpakalinio. Techninėje charakteristikoje yra nurodyta, kokį slėgį turi rodyti glinis manometras kai tam tikrą slėgį turi rodo priekinis. Spaudžiant pedalą, pasiekiama, kad priekinis manometras rodytų 0,5 Mpa, po to 6 Mpa ir galiausiai 10 Mpa slėgį. Galinis manometras atitnkamai turėtų rodyti 0,5 Mpa, 0,495 +/- 0,2 Mpa ir 0,65 +/- 0,3 Mpa slėgį. Slėgis gale būna mažesnis, kadangi variklis priekyje. Jeigu slėgis gale neatitnkatechninių sąlygų, reguliatorių reikia pakeisti.

Tikrinant stabdžių stiprintuvą, stabdžio pedalas neveikiant varikliui, kelkis kartus nuspaudžiamas ir laikomas tokioje padėtyje. Užvedus varyklį, pedalas turi smuktelti sugedęs stiprintuva pakeičiamas kitu.

Stabdžių su ABS techninė priežiūra turi kai kurių ypaumų. Sugedus Abs (kritus įtampai žmiau 10,5 V), užsidega signalinė lemputė. Tada testeriu tikrinami ratų davikliai, elektroniniai valdymo blokai ir relės. Sugedę minėti prietaisai keičiami.

Tai pat šiek tiek skyriasi oro šalinimas iš sistemos: norint sumažinti slėgį, prieš atsukant užpakalinį stabdžių nuorinimo ventilius reikia 20 kartų nupausti pedalą, kuris siekia 18Mpa.

EINAMASIS REMONTAS

Jo metu keičiamos susidėvėjusios trinkelės, diskai, būgnai, ratų cilindriukai, pagrindiniai cilindrai, stiprintuvai, ratų stiprintuvų suportai. Automobilio , būgninių stabdžių lėkštėse yra skylės, kad būtų galima pažiūrėti trinkelių antdėklų storį. Jis turi būti ne mažesnis kaip 2,5 mm. Automobilio susidėvėjusius cilindriukus rekomenduojama keisti.

Automobilyje yra trosinė stovėjimo stabžio pavara. Trosų įtempimas dažniausiai reguliuojamas tik remonto metu. Reguliavimo veržlės veržiamos tiek, kad ranka prasukti pakeltus ratus būtų sunku.

REMONTO KAINOS

PAVADINIMAS

VIENETAI

KAINA (lt)

LAIKAS

Stabdžių kaladėlių keitimas

2 val.

Stabdžių žarnelės keitimas

1 val.

Stabdžių vamzdelio keitimas

1,5 val.

Galinio stabdžių cilindriuko keitimas

1,5 val.

Rankinio stabdžio troso keitimas

1 val.

ĮRANKAI IR ĮRANGA

1. Įvairių didžių raktai.

PRIEDAI

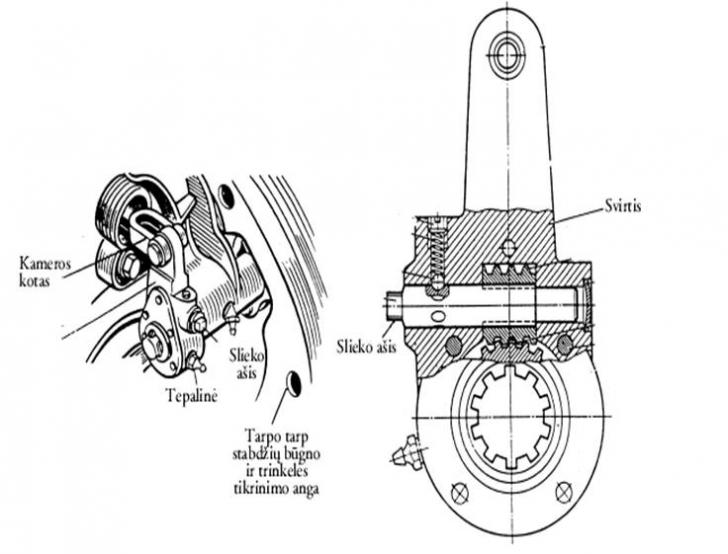

Stabdžių mechanizmo reguliavimo svirtis a – bendras vaizdas, b- pjūvis.

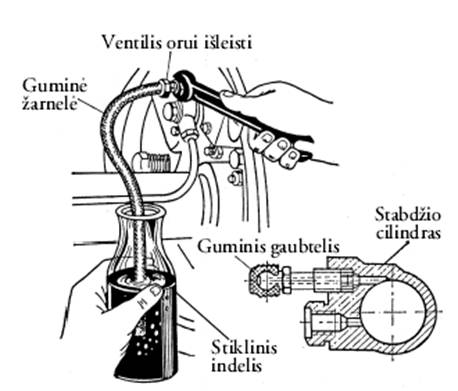

Oro pašalinimas iš stabdžių hidraulinės sistemos

LITERATŪRA

Virgaitis J. „Automobilių tehninė priežiūra “ V.: Petro Ofsetas 2001 m.

Jonaitis L. „Mašinų techninio aptarnavimas ir remontas“ V.: Mokslas 1984 m.

Giedra K. ir kt. „Automobiliai“ K.: smaltijos leidykla 2002 m.
