EVOLVENTINIŲ KRUMPLIARAČIŲ KRUMPLIŲ PROFILIŲ SUDARYMAS

Evolventinių krumpliaračių krumplių profilių sudarymas

ridinimo metodu

Evolventinių krumpliaračių krumplių profiliai dažniausiai sudaromi ridinimo arba gaubimo metodu.

Šio labaratorinio darbo tikslas – susipažinti, kaip susidaro evolventinių krumplių profiliai, gaminant nulinius ir koreguotus krumpliaračius, kaip randami tokių krumpliaračių pagrindiniai matmenys bei krumpliaračių pavaros matavimo matmenys.

Krumplistiebio ir disko reliatyvaus riedėjimo judesys gaunamas paspaudus reketo mechnizmo svirtelę. Tuomet krumpliastiebis pasislenka per nien reketo žingsnį. Atleidus svirtelę, krumpliastiebio padėtis automatiškai fiksuojama užraktine strekte.

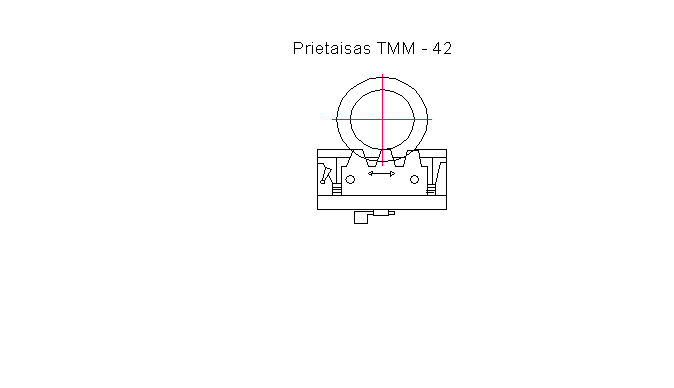

1. Prietaiso TMM-42 duomenys:

Krumpliaračio modulis m=14 mm; įrankinio krumpliastiebio krumplio profilio kampas α=20⁰; krumplio aukščio koeficientas =1; radialinio tarpo koeficientas c^*=0,25; dalijamojo apskritimo skersmuo d=140 mm.

2. Nulinio krumpliaračio pagrindinių dydžių skaičiavimas:

Krumplių skaičius: ;

Pagrindinis skersmuo:

Pašaknių skersmuo: ;

Žingsnis ant dalijamojo apskritimo: ;

Krumplio storis ant dalijamojo apskritimo:;

Išmatuotas storis: 21

3. Nenulinio krumpliaračio pagrindinių dydžių skaičiavimas:

Krumplių skaičius: ;

Įrankio pastūmos koeficientas: ;

Krumpliastiebio pastūma: ;

Pagrindinis skersmuo: ;

Pašaknių skersmuo: ;

Krumplio storis ant dalijamojo apskritimo: ;

Išmatuotas storis: 23

4. Pavaros pagrindinių dydžių skaičiavimas:

Perdavimo skaičius: ;

Susikabinimo kampo involiutė: ;

Susikabinimo kampas: ;

Tarpašinis atstumas: ;

Krumpliaračių viršūnių skersmenys: ;

Krumpliaračio pradinis skersmuo: ;

Krumplių aukštis:

Perdengimo koeficientas:

Išmatuoti krumplių storiai:

Išvados: susipažinau ir išmokau naudotis prietaisu TMM-42. Susipažinau, kaip susidaro evolventiniai krumplių profiliai, gaminant nulinius ir koreguotus krumpliaračius, kaip randami tokių krumpliaračių pagrindiniai matmenys bei krumpliaračių pavaros montavimo matmenys.

Naudota literatūra:

„Mechanizmų ir mašinų teorijos labaratoriniai darbai“ Vilnius 1989m;
