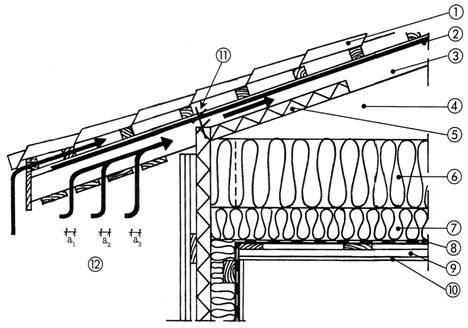

Instrukcija stogo konstrukcijų įrengimui

1) Stogo danga

2) Antikondensacinė plėvelė

3) Laikanti konstrukcija (gegnės)

4) Vėdinama pastogė (vėdinimas per karnizus ir frontonus)

5) Vėją izoliuojanti plokštė

6) Šilumos izoliacija

7) Šilumos izoliacija

8) Garo izoliacija

9) Skersinės sijos (tąšeliai)

10) Vidaus apdailos plokštės

11) Vėdinamas tarpas > 50 mm

12) Tarpai oro įtraukimui (a1 + a2 + a3 > 50 mm)

Laikanti stogo konstrukcija naudojant Skardines stogų dangas

Šios rekomendacijos paruoštos ir skiriamos statybininkams bei projektuotojams, nurodant kaip įrengti laikančiąsias stogo konstrukcijas bei ant jų esančią dangą. Nurodytos klaidos, kurių gali pasitaikyti atliekant stogo įrengimo darbus, ir jų išvengimo būdai.

Šešios pagrindinės taisyklės vykdant stogo įrengimo darbus

1. Teisingai įrengti garo izoliaciją, naudojant kokybiškas medžiagas.

2. Šilumos izoliacijos įrengimui naudoti efektyvias medžiagas.

3. Šilumos izoliaciją įrengti ant garo izoliacijos.

4. Statybos darbus statinio viduje vykdyti taip, kad būtų kuo mažiau

statybos procesų, išskiriančių papildomą drėgmę.

5. Visuomet naudoti antikondensacinę plėvelę.

6. Vengti šalčio 'tiltelių' atsiradimo.

Drėgmė stogo konstrukcijose

• Stogo konstrukcijose drėgmę sukelia išoriniai veiksniai (1 pav.).

• Drėgmė į stogo konstrukcijas bei palėpę patenka iš statinio išorės, ir iš pastato vidaus. Esant išorės temperatūrai žemesnei nei vidaus temperatūrai statinyje, vidinė drėgmė garų pavidalu skverbiasi į išorę ir atvėsdama kondensuojasi.

• Esant dideliam temperatūrų skirtumui statinio viduje ir išorėje vyksta garų kondensacija. Kondensato atsiradimą įtakoja šie veiksniai: temperatūrų skirtumas, stogo dangos paviršiaus temperatūra, garų kiekis atmosferoje.

Neteisingai įrengus stogo konstrukcijas, ore esanti drėgmė kondensuojasi šilumos izoliaciniame sluoksnyje arba stogo dangos apatiniame paviršiuje.

• Žiemos laikotarpiu kai ypač didelis stogo konstrukcijų ir išorės aplinkos temperatūrų skirtumas, apatiniame stogo dangos paviršiuje kondensuojasi drėgmė. Ant stogo dangos karnizų atsiranda ledo varvekliai.

• Kad išvengti kondensato apatinėje stogo dangos pusėje susidarymo ir jo patekimo į stogo konstrukcijas, reikalinga sulyginti temperatūrą po stogo danga su išorės temperatūra. Tai atliekama įrengiant garo izoliacinį sluoksnį bei efektyvią šilumos izoliaciją (pav. viršelyje).

1 pav. Stogo konstrukcijose drėgmę sukeliantys veiksniai.

Ventiliacijos po stogo danga įrengimas

• Statant pastatą atliekami įvairūs statybos darbai (sienų mūrijimas, betonavimas ir pan.), kurių vykdymo procesuose išsiskiria daug drėgmės. Šią drėgmę reikia pašalinti ventiliuojant ir šildant patalpas.

• Statinio eksploatacijos metu drėgmė patalpose atsiranda nuo įvairių ją sukeliančių šaltinių (žmonės, skalbinių plovimas ir džiovinimas, maisto gaminimas ir pan.).

• Ventiliuojamas oro tarpas tarp stogo dangos ir šilumos izoliacinio sluoksnio įrengiamas dėl šių priežasčių:

1) Drėgmės, esančios atmosferoje ir patalpų viduje.

2) Vidaus ir išorės oro temperatūrų skirtumo.

3) Sandarumo.

4) Stogo konstrukcijų šilumos izoliacijos.

• Stogo konstrukcijų ventiliavimas vyksta judant orui, patenkančiam pro plyšius karnize ir ištekant pro kraigą.

• Dvišlaičiai stogai visuomet turi būti ventiliuojami. Jie skiriami į:

ventiliuojamus šaltus stogus

šiltintus stogus (2 pav.)

2 pav. Šiluminė izoliacija įrengta lygiagrečiai stogo dangai:

1) Ventiliuojamas oro tarpas > 50 mm.

2) Oro tarpas tarp antikondensacinės plėvelės ir stogo dangos > 22 mm.

3) Tarpai oro įtraukimui (a1 + a2 > 50 mm).

4) Garo izoliacija.

3 pav. Ventiliuojamas stogas

Įrengiant ventiliuojamus stogus (3 pav.), reikalinga įvykdyti šiuos reikalavimus:

• oras turi lengvai judėti nuo karnizo iki kraigo;

• ventiliacinių oro tarpų plotis (aukštis) turi būti ne mažesnis kaip 50 mm;

• oro išvedimas iš statinio vykdomas per ventiliacijos angas, kurios įrengiamos aukščiausiose stogo vietose.

Alternatyviniai ventiliacijos sprendimai:

- ventiliacija per ventiliacines groteles;

- ventiliacija per kraigą;

- ventiliacija per vėjalentes.

Blogai ventiliuojamuose stogų šlaituose ventiliuojamas oro tarpas tarp antikondensacinės plėvelės ir šilumos izoliacinio sluoksnio turi būti ne mažesnis kaip 100 mm. Statinio frontonuose daromos ventiliacijos angos, į kurias įstatomos grotelės (4 pav.).

Remontuojant statinį, kraige tikslinga įrengti ventiliacijos kaminėlius.

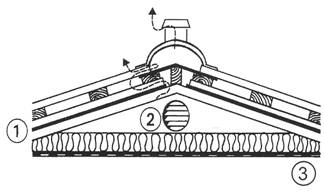

4 pav. Apšiltintas stogas

1) Antikondensacinė plėvelė

2) Ventiliacijos grotelės pastogės galinėse sienose: bendras angų plotas (dm2) turi būti didesnis už stogo dangos plotą (m2) padalintą iš dešimt.

3) Garo izoliacijos sluoksnis.

Rannila stogų teisingas įrengimas

Leistini minimalūs stogo nuolydžiai:

• stogo danga iš čerpinio profiliavimo lakštų - 1:4,

• stogo danga iš profiliuotų plieno lakštų - 1:7

• stogo danga iš valcuotų plieno lakštų - 1:12.

• Stogo danga pagal nurodymus tvirtinama firmos rekomenduojamais sraigtais (5 pav.).

• Vandens nuo stogo nutekėjimas įrengiamas naudojant stačiakampio ir apvalaus profilio lietlovius ir lietvamzdžius.

• Kruopščiai užsandarinamos vamzdžių ir kitų detalių išvedimo per stogo dangą vietos.

• Saugant statinio konstrukcijas nuo lietaus vandens, karnyzas turi būti pakankamai atitrauktas nuo statinio išorinės sienos.

• Nežiūrint gerai įrengtos stogo dangos ir ventiliacijos, dalis drėgmės iš statinio išorės ir vidaus patenka po stogo danga. Todėl rekomenduojama po stogo danga įrengti drėgmės izoliacinį sluoksnį (antikondensacinę plėvelę):

• drėgmę izoliuojantis sluoksnis nepraleidžia drėgmės nuo stogo dangos ir sugeria susidariusį kondensatą, apsaugodamas šiluminę izoliaciją nuo sudrėkimo;

• šis drėgmę izoliuojantis sluoksnis (antikondensacinė plėvelė) apsaugo statinio stogo konstrukcijas nuo sudrėkimo statybos metu tol, kol neuždengta stogo danga;

• gera antikondensacinė plėvelė kartu yra ir tanki ir porėta, sugebanti sugerti kondensato garus ir neleidžianti jiems lašėti.

Rekomenduoja naudoti žinomų firmų antikondensacines plėveles. Stogo konstrukcijose plėvelės nesudaro didelio išlaidų procento. Nuostoliai, naudojant nepatikrintas plėveles, gali sužlugdyti Jūsų namo statybos terminus ir smarkiai padidinti išlaidas. Visad pravartu prisiminti, kad paprastai blogos plėvelės panaudojimas ir klaidos paaiškėja jau pabaigus pagrindinius darbus. Kas tada laukia? Reikia nuiminėti uždengta stogą.

5 pav. Stogo dangos tvirtinimo sraigtas

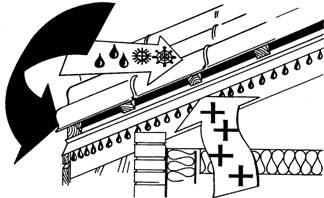

6 pav. Antikondensacinės plėvelės poveikis.

Garo izoliacijos įrengimas

• Garo izoliacija įrengiama per visą statinio stogo paviršių. Garo izoliacijos medžiaga (plėvelė) neturi būti pažeista. Atliekant garo izoliacijos sujungimus, plėvelės vienas kraštas užklojamas ant kito, siūlės užklijuojamos lipnia juosta. Lipni juosta turi būti naudojama visų vamzdžių ar kitų detalių išvedimo per garo izoliaciją  vietų užsandarinimui. Garo izoliacija stogo konstrukcijose įrengiama tarp lubų dangos ir šilumos izoliacinio sluoksnio

Šilumos izoliacijos įrengimas

• Teisingai parenkama šilumos izoliacinė medžiaga (pav. mineralinė vata).

• Efektyvi šilumos izoliacija apsaugo statinį nuo šilumos nuostolių ir nuo konstrukcijų sudrėkimo. Panaudota neefektyvi šiltinimo medžiaga blogina statinio šilumos izoliacines savybes ir didina drėgmės atsiradimo pavojų.

• Sandėliuojant šilumos izoliacinę medžiagą statybvietėje, ji turi būti apsaugoma nuo vėjo ir kritulių (7 pav.).

• Stogo konstrukcijai naudoti vienodos kokybės, vieno gamintojo izoliacines medžiagas. Šilumos izoliacijos storis turi atitikti projekte numatytą izoliacinės medžiagos storį.

• Šilumos izoliacija užpildomos visos jai skirtos ertmės (8 pav.).

7 pav. Šilumos izoliacijos medžiagos apsauga nuo išorinių poveikių

8 pav. Teisingai įrengta šiluminė izoliacija.

Tipinės klaidos

• Izoliaciniame sluoksnyje neturi būti tuštumų ar įspaudimų, per kuriuos galėtų judėti oro srautai.

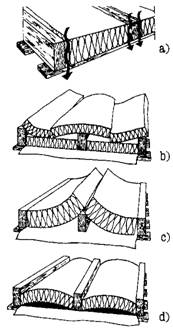

• Devintame paveiksle parodytos tipinės klaidos, kurios gali būti padarytos įrengiant šilumos izoliaciją (9 pav.).

a) per plonas izoliacinis sluoksnis;

b) neteisingas sluoksnio storis;

c) neteisingas šilumos izoliacijos įrengimas;

d suspaustos (per plačios) plokštės.

9 pav. Tipinės klaidos.

Šalčio 'tilteliai' ir jų atsiradimas

• 'Šalčio tilteliais' vadinamos tos šiluminės izoliacijos vietos, kurių šiluminis izoliacinis efektyvumas mažesnis už pagrindinės medžiagos šiluminį izoliacinį efektyvumą (pagrinde - tai vietos ties laikančiomis konstrukcijomis)

• Ties 'šalčio tilteliais' paviršiaus temperatūra yra žemesnė, dėl ko gali kondensuotis vandens garai, gadindami statinio konstrukcijas.

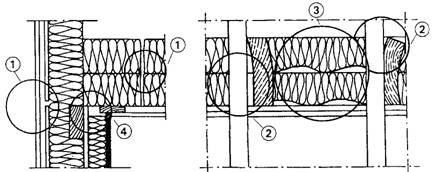

• Įrengiant sienų ir lubų sandūras venkite klaidų, kurios parodytos 10 paveiksle, nes tose vietose susidarys šalčio 'tilteliai':

1) Vertikalių ir horizontalių siūlių atskirose statinio dalyse sutapimas.

2) Kreivi ir susisukę statinio karkaso elementai, todėl įrengiant šilumos izoliaciją ji standžiai nepriglunda prie konstrukcijų paviršiaus.

3) Šilumos izoliacija nepritvirtinta prie stogo konstrukcijų.

4) Papildoma sienų šilumos izoliacija, naudojama remontuojant pastatą, nesiekia stogo šiluminės izoliacijos.

10 pav. Šalčio 'tilteliai'.
