KINO PROJEKTORIAUS 23 KPK PERDAVIMO MECHANIZMAS IR JO TEPIMO SISTEMA

ĮVADAS

Kino filmas – tai nufilmuota ir fotografiškai apdorota kino juosta. Kino juosta – tai ilga, plona ir lanksti fotografinė daugiasluoksnė juosta. Filmo kadruose, kurie keičiasi kas keletą sekundžių, yra nufilmuotas vaizdas, kurį mes dažniausiai matome.. Na, o jeigu viso šito aš nežinočiau, tiesiog manyčiau, jog tai judantys paveikslėliai. Juk filmus, laidas žiūrime kiekvieną dieną, o net nepagalvojame kaip visa tai sudėtingai pasiekia mus. Kas yra filmai? Dažnai tai atspindi mūsų pačių gyvenimą arba tai ko norėtume. Šiais laikais televizija tapusi netgi mūsų kasdieninio gyvenimo įpročiu. Tai jau tampa tradicija: ryte įsijungti rytines naujienas, vakare pažiūrėti žinias ir žinoma kokį gerą filmą. Už visa tai, visų pirma turėtume būti dėkingi keletui žmonių. 1640m Kircheris A., Italija. Jis rodė paveikslėlius ant sienos. Prancūzai Dageris L.Ž. ir Marė E., fotografuodami užfiksavo judančius paveikslėlius. Vėliau T.Edisonas sukūrė prietaisą judantiems paveikslėliams demonstruoti. Broliai Luji ir Ogiustas sukūrė jau trūkčiojantį filmą ir daugelis kitų, kurie yra daug nusipelnę. Žinoma, šių laikų filmai, jų traukimo sistemos jau yra žymiai pažengusios ir ištobulėjusios.

Aš norėčiau atkreipti dėmesį į kino projektoriaus 23 KPK perdavimo mechanizmą ir jo tepimo sistemą. Vienas iš pagrindinių projektoriaus elementų yra projektoriaus perdavimo mechanizmas. Kam jis reikalingas? Jis perduoda variklio sukimąsi besisukančioms detalėms.

KINO PROJEKTORIAUS 23 KPK PERDAVIMO MECHANIZMAS IR JO TEPIMO SISTEMA

Darbo užduotis:

1. Perdavimo mechanizmo paskirtis, elementai ir jų paskirtis;
2. Projektoriaus kinematinė schema;
3. Varančiojo veleno mazgo įrengimas;
4. Dantytų būgnelių velenų mazgų įrengimas;
5. Krumpliaračių sukabinimo reguliavimas;
6. Obtiuratoriaus mazgo įrengimas;
7. Perdavimo mechanizmo tepimo sistema;
8. Tepalo siurblio ir tepalo skirstytojo įrengimas;
9. Tepalo paskirstymas vamzdeliais į reikiamas tepimo vietas;

10. Tepalo lygio ir tepalo siurblio darbo kontrolė;

11.Tepalo pakeitimas.

PERDAVIMO MECHANIZMO PASKIRTIS, ELEMENTAI IR JŲ PASKIRTIS

Projektorius skirtas 35 mm pločio plačiaekraniams, kašetuotiniams ir paprastiems filmams demonstruoti. Jis veikia automatiniu rėžimu, naudojant automatizavimo įrenginį AKP – 6M.

Svarbiausi techniniai duomenys yra šie:

.Šviesos šaltinis – 2 arba 3 kW ksenoninė DKsŠ tipo lempa. Projektoriaus šviesos srautas atitinkamai 4500 arba 6500 lm.

Garso atkūrimo sistemoje panaudota lemputė K6 – 30. Jeigu naudojama ,,Zvuk“ aparatūra , tai naudojamas fotoelektroninis daugintuvas. O jeigu tranzistorinė aparatūra ,,Zvuk T“ , tai naudojamas fotoliodas.

Yra du elektros varikliai: trifazis 220/ 380 V, 270 W, 1440 r/min – filmo traukimo mechanizmo ir vienfazis 220 V, 40 W – ksenoninės lempos aušinimo ventiliatoriaus.

Trūkčiojamąjį judesį filmui suteikia maltos mechanizmas. Projekcijos dažnis – 24 kadr/s

Optinės ašies atstumas nuo grindų 1250 m.

Elementai:

1. Stovas 6 inkariniais varžtais pritvirtintas prie aparatinės grindų. Jame yra elektros paskirstymo skydelis, prie kurio prijungiami projektoriaus maitinimo laidai, taip pat magnetiniai paleidikliai, relės ir kt.

2. Stalas 7 su stovu sujungtas šarnyriškai. Todėl, nustatant projektorių ekrano atžvilgiu, jo optinę ašį galima pakreipti 3 laipsniais aukštyn ir 8 laipsniais –emyn.

3. Galvutė 2 ir žibintas yra tvirtinami prie stalo, o stabdys 1 ir vyniotuvas 5 prie galvutės.

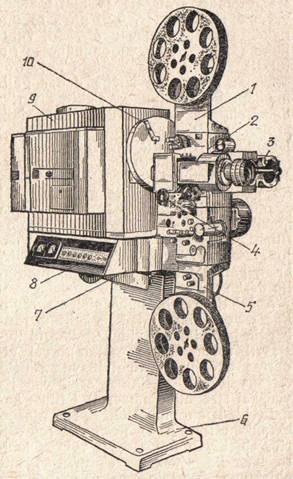

1 pav. Kino projektorius 23 KPK:

1-stabdys; 2- projekcinė galvutė; 3- rankenėlė atvaizdo ryškinimui nustatyti; 4- rankenėlė kadrui nustatyti; 5- vyniotuvas; 6- stovas; 7- stalas; 8- valdymo pultas; 9- žibintas; 10- autoužsklandos rankenėlė

PROJEKTORIAUS KINEMATINĖ SCHEMA

1. Elektros variklis 23 per sankabą 24 suka varantįjį veleną, kurio krumpliaračiai 10 ir 11 suka vertikalųjį veleną.

2. Poto sukamas traukiamasis būgnelis. Krumpliaratis 29 suka obtiuratorių 31. Besisukdami krumpliaračiai suka maltos mechanizmą ir trūkčiojamą būgnelį.

3. Krumpliaračiai 8 ir 9 suka raminamąjį būgnelį. Toliau sukamas sulaikomas ir garsinis būgneliai.

4. Krumpliaračiai 13,19,15,17 ir velenas 14 suka vyniotuvo veleną 16. Vertikalusis velenas suka alyvos siurblį 18, kuris yra įtaisytas apatinėje projektoriaus galvutės dalyje – karteryje.

5. Krumpliaračiai 13 ir 19 yra tiesiakrumpliai, o kiti įstrižakrumpliai

6. Sankaba sujungia variklį su filmo traukimo mechanizmu. Yra flanšai (1, 5 ) , kurie sraigtais tvirtinami ant variklio veleno ir varančiojo veleno.

7. Norint nuimti variklį nuo projektoriaus, reikia atpalaiduoti sraigtą 6 ir pastumti flanšą 5 link guolio 9, kad išsijungtų sankaba.

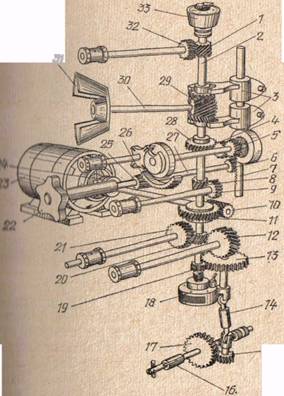

2 pav. Projektoriaus traukimo mechanizmo kinematinė schema:

1,4,5,6,8,9,10,11,12,13,15,17,19,20,21,25,28,29,32 – krumpliaračiai; 2 – vertikalusis velenas; 3 – šakutės; 7 – krumpliastiebis; 14- kardaninis velenas; 16- vyniotuvo velenas; 18- alyvos siurblys; 22- rankenėlė kadrui nustatyti; 23- variklis; 24- sankaba; 26- krumpliuotas vainikėlis; 27- velenėlis; 30- obtiuratoriaus velenas; 31- obtiuratorius; 33- išcentrinis autoužsklandos mechanizmas.

VARANČIOJO MAZGO VELENO ĮRENGIMAS

Varantysis velenas 11 ( 6.8 pav. ) su krumpliaračiu 12 sukasi dviejose ketinėse įvorėse, kurios įpresuotos į plieninį guolį 9 . Jis keturiais varžtais ir dviem kaišteliais 7 tvirtinamas prie projektoriaus galvutės. Velenas tepamas pro angas 8 ir 10. Ant veleno užpresuotas kūginis žiedas 16 sulaiko alyvą. Veikiant išcentrinei jėgai, patekusi ant žiedo alyva ištaškoma ir pro angą 13 grįžta į projektoriaus galvutę.

Vertikalusis velenas 2 susideda iš dviejų dalių, kurios sujungtos krumpliaratyje 11. Į tris tarpinės angas įeina krumpliaračio 11 pirštai, o į kitas tris – flanšo pirštai. Tarpinė, slopindama virpesius, kuriuos sukelia maltos mechanizmas, apsaugo garsinį dantytąjį būgnelį.

Viršutinė veleno dalis sukasi dviejuose guoliuose, o apatinė – viename. Jie įtvirtinti projektoriaus galvutėje.

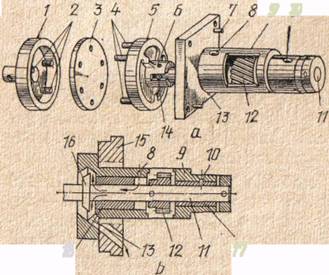

3 pav. Varančiojo veleno mazgas:

a – konstrukcija, b – pjūvis.

1,5 – sankabos flanšai; 2,4 – pirštai; 3 – guminė tarpinė; 6 – sraigtas; 7,14 – kaiščiai; 8,10,13 – alyvos angos; 9 – guolis; 11 – velenas; 12 – krumpliaratis; 15 – projektoriausgalvutės sienelė; 16 – kūginis žiedas; 17,18 – įvorės (slydimo guoliai)

DANTYTŲ BŪGNELIŲ VELENŲ MAZGŲ ĮRENGIMAS

• Velenas 1 ( 6.9 pav.) sukasi dviejose keltinėse įvorėse, kurios įpresuotos į plieninį guolį 3. Jis projektoriaus galvutėje tvirtinamas alyvos surenkamąja veržle 2 . Ant veleno sraigtu 8 ir kaiščiu, įpresuotu į veleną, tvirtinamas krumpliaratis 7 .

• Velenui tepti prie guolio pritvirtinta plokštelė 6. Ji nubraukia nuo krumpliaračio dalį alyvos. Alyva grioveliu 5 ir pro angą 4 nuteka į guolio vidų. Kūginiai žiedai 12 nepraleidžia alyvos ir ją ištaško jei patenka. Veržlėje 2 susikaupusi alyva grįžta į projektoriaus galvutę pro tris griovelius 11 ir pro angą 10.

• Guolį 3 galima keisti veleno 13 su krumpliaračiu 7 padėtį ir reguliuoti jo susikibimą su vertikaliojo veleno krumpliaračiu 15.

• Sulaikomojo veleno būgnelis yra ilgesnis, kad būtų galima užmauti rankenėlę projektoriaus mechanizmui sukti.

4 pav. Dantytojo būgnelio veleno mazgas:

a – konstrukcija, b – guolio ekscentriškumas.

1- velenas; 2- alyvai sutekėti veržlė; 3- guolis; 4,10 – alyvos angos; 5,11 – grioveliai alyvai ištekėti; 6- plokštelė; 7,15 – krumpliaračiai; 8- sraigtas; 9- projektoriaus galvutės sienelė; 12- kūginiai žiedai; 13,14 – veleno padėtys.

KRUMPLIARAČIŲ SUKABINIMO REGULIAVIMAS

Krumpliaračiai 1, 18, 11, 19 ir 20 ant veleno tvirtinami kaiščiais, o krumpliaratis 29 – slystančiu pleištu. Dėl to krumpliaratis ant veleno neprasisuka, bet jį galima kilnoti šakutėmis 3 tuomet, kai rankenėle 22 nustatomas kadras. Krumpliaratis 28 ant veleno tvirtinamas dviem sraigtais. Norint išimti maltos mechanizmą, krumpliaratį reikia pakelti.

5 pav krumpliaračiai:

1, 4, 5, 6, 8, 9, 10, 11, 12, 13, 15, 17, 19, 20, 21, 25, 28,29, 32 – krumpliaračiai.

OBTIURATORIAUS MAZGO ĮRENGIMAS

Projektoriuje 23 KPK panaudotas dvimentis 1 ir 4 kūginis obtiuratorius. Jo velenas 2 projektoriaus optinės ašies atžvilgiu tvirtinamas 45 laipsnių kampu. Jo šviesos pralaidumas 0,6 ( praleidžia 60 proc. Šviesos) .

Obtiuratorius keturiais sraigtais 8 ir žiedu 6 pritvirtintas prie flanšo, kuris sraigtu 7 sujungtas su velenu 2 . Prie pat kadro langelio pritvirtinus obtiuratorių, esti mažesni šviesos nuostoliai.

Į filmo kanalą įdedamas filmas taip, kad jo kadras sutaptų su kadro langeliu.

Pasukus ranka variklio sankabą, projektoriaus mechanizmas nustatomas taip, kad filmo tarpkadrinis brūkšnys 10 būtų ties kadro langelio 9 viduriu.

Atpalaidavus keturis tvirtinimo sraigtus 8 , obtiuratorius pasukamas į reikalingą pusę tiek, kad viena jo mentė uždengtų kadro langelį ir būtų simetriško jo atžvilgiu.

Prieš įdedant filmą, pavažėlėje pieštuku reikia pažymėti kadro langelio vidurį, nes įdėję filmą, kadro langelio nematysime.

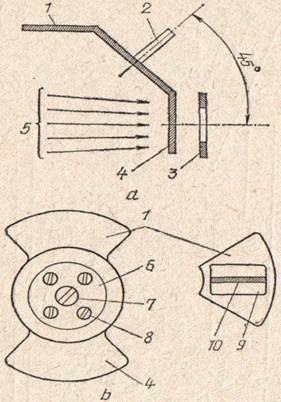

6 pav Obtiuratorius:

a- veikimo schema, b- konstrukcija.

1, 4 – mentės; 2- velenas; 3- rėmelis su kadro langeliu; 5- šviesos srautas; 6- žiedas; 7, 8 – sraigtai; 9- kadro langelis; 10- tarpkadrinis filmo brūkšnys.

PERDAVIMO MECHANIZMO TEPIMO SISTEMA

Kad protektorius mažiau diltų ir būtų mažesnis triukšmas, perdavimo mechanizmo detalės yra karteryje. Jo apačioje yra įtaisytas siurblys. Nuo jo, vamzdeliais tepalas perduodamas į tepalo skirstytoją, kuris tvirtinamas galvutės viršuje. Skirstytojas atskirais vamzdeliais tepalą perduoda į atskiras, kartais mechanizmo vietas.

7 pav. Filmo perdavimo mechanizmo sistema:

1 – alyvos skirstytuvas; 2, 7 –sraigtai; 3, 4, 10, 11, 12, 13 – vamzdeliai; 5- spyruoklė; 6- alyvos siurblys; 8- langelis; 9- velenas; 14- projektoriaus galvutė.

TEPALO SIURBLIO IR TEPALO SKIRSTYTOJO ĮRENGIMAS

Alyvos siurblio korpuse 3 ( 8 pav. ) yra du krumpliaračiai 5 ir 6 . Siurblys panardintas į alyvą, kuri pro filtravimo tinklelį 4 patenka į jo vidų. Krumpliaratis 5 pritvirtintas prie velenėlio 1 , kurį per spyruoklę suka filmo traukimo mechanizmo vertikalusis velenas.

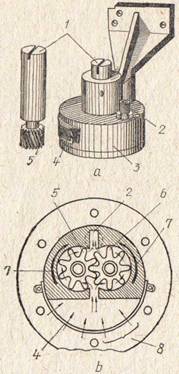

8 pav. Alyvos siurblys:

a- bendras vaizdas, b- konstrukcija.

1- velenėlis; 2- atvamzdis; 3- siurblio korpusas; 4- tinklelis; 5, 6 – krumpliaračiai; 7 – krumpliaračių sukimo kryptys; 8 – alyvos tekėjimo kryptis.

Nuolatinis magnetas 3 sulaiko plieno daleles , o tinklelis 5 – kitus nešvarumus. Atsukus dangtelį 1, magnetą ir tinklelį galima išimti ir išvalyti. Spyruoklė 2 sandarina skirstytuvą. Pro langelį 11 galima stebėti, kaip veikia alyvos siurblys. Jeigu projektoriaus karteryje yra pakankamai alyvos ir siurblys veikia normaliai, tai pro angą 9 alyva įteka, o pro angą 10 nuteka.

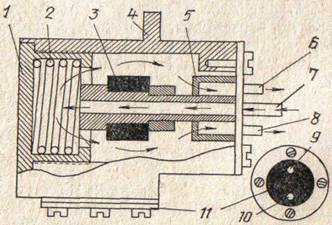

9 pav. Alyvos skirstytuvas:

1- dangtelis; 2- spyruoklė; 3- magnetas; 4- korpusas; 5- tinklelis; 6, 7, 8 –vamzdeliai; 9, 10 – angos; 11- langelis.

TEPALO PASKIRSTYMAS VAMZDELIAIS Į REIKIAMAS TEPIMO VIETAS

Filmo mechanizmo traukimo detalės , esančios 14 ( 10 pav. ) , tepamos alyvos siurbliu automatiškai. Toks detalių tepimas vadinamas priverstiniu. Alyva į projektoriaus galvutę įpilama pro angą, uždaromą sraigtu 2, ir susikaupia galvutės apatinėje dalyje – karteryje.

Iš galvutės ji išleidžiama pro angą, uždaromą sraigtu 7.

Vamzdeliu 4 alyva iš siurblio 6 tiekiama į skirstytuvą 1, iš kurio vamzdeliu 3 tiekiama į traukiamojo būgnelio krumpliaratį.

Toliau vamzdeliu 10 ji patenka į varančiojo veleno krumpliaratį, vamzdeliu 11 – į maltos mechanizmo kryžių ir ekscentriką, vamzdeliu 13 – į obtiuratoriaus krumpliaratį.

Dirbant projektoriaus mechanizmui, alyva galvutėje smarkiai ištaškoma ir patenka ant visų kitų detalių.

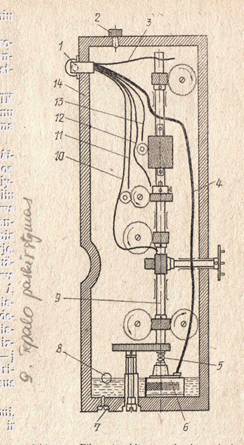

10 pav. Filmo traukimo mechanizmo tepimo sistema:

1 – alyvos skirstytuvas; 2, 7 –sraigtai; 3, 4, 10, 11, 12, 13 – vamzdeliai; 5- spyruoklė; 6- alyvos siurblys; 8- langelis; 9- velenas; 14- projektoriaus galvutė.

TEPALO LYGIO IR TEPALO SIURBLIO KONTROLĖ

Į projektoriaus galvutę įpilama 0,8 kg autolio ,,Avtol 10“ arba alyvos ,,Industrialnoje 30“ . Projektoriui stovint horizontaliai, alyva turi uždengti ¾ stebėjimo langelio. Jeigu projektoriaus optinė ašis pakelta arba nuleista, tai alyvos lygis bus kitoks.

Įpylus 0,8 kg alyvos, patartina stebėjimo langelyje pažymėti jos lygį, kuris atitinka normą. Jeigu langelyje matyti oro burbuliukų, tai projektoriaus galvutėje yra per mažai alyvos arba užsiteršė jos filtravimo tinkleliai.

TEPALO KEITIMAS

Keičiant alyvą galvutėje, reikia atsukti kamščius ir iš galvutės išleisti alyvą. Po to reikia uždaryti apatinę angą ir mechanizmui praplauti į galvutę įpilti 0,5 litro žibalo. Maždaug 10 kartų pasukus rankenėle projektoriaus mechanizmą, žibalą reikia išleisti.

Jeigu jis labai nešvarus, tai plaunama dar kartą. Po to žibalui išplauti į galvutę reikia įpilti apie 0,5 kg alyvos. Variklį palaikyti įjungtą dvi tris minutes ir alyvą išleisti. Ir pagaliau tuomet į galvutę reikia įpilti švarios alyvos.

Projektorius tepamas skystu tepalu ,,Avtol 10“ arba ,, Industrialnoje 30“ ir tirštu tepalu – solidoliu arba techniniu vazelinu.

Kasdien alyva tepami skersai kreipiamojo ritinėlio kūgiai

Kas 6 – 10 dienų projektoriaus darbo valandų alyva tepamos laikomųjų ritinėlių ašys.

Kas 15 – 20 darbo valandų alyva tepama: kreipiamųjų ritinėlių ašys, kombinuotojo ritinėlio spyruokliuojančios dalies ašis; stabdžio ašis.

Kas 300 darbo valandų keičiama alyva protektoriaus galvutėje. Jeigu naujas arba kapitališkai suremontuotas projektorious, tuomet pirmą kartą alyva keičiama po 25 darbo valandų, antrą kartą – po 50, trečią – po 200 ir paskui kas 300 darbo valandų.

Vieną kartą per mėnesį alyva tepami vyniotuvo riebokšliai, projekcinės autoužsklandos ašis.

Kas trys mėnesiai solidoliu tepami: vyniotuvo rutuliniai guoliai; vyniotuvo flanšo darbinis paviršius; ksenoninės lempos ir kontrreflektoriaus reguliavimo velenėlių guoliai.

Kas devyni mėnesiai solidoliu tepami filmo traukimo mechanizmo variklio rutuliniai guoliai

Į riebokšlius įlašinama 5 – 10 alyvos lašų, į autoužsklandos ašį – 3 – 5 lašai,. O į kitas vietas – 1- 2 lašai.

Naudota literatūra:

E. Lašovas ,,Kino mechaniko vadovas“

Projektorių instrukcija

Konspektai

Internetas
