KONSTRAVIMO SKYRIUS

technika

+ Font mai mare | - Font mai mic


DOCUMENTE SIMILARE

KONSTRAVIMO SKYRIUS

5.1. Prietaisų analizė

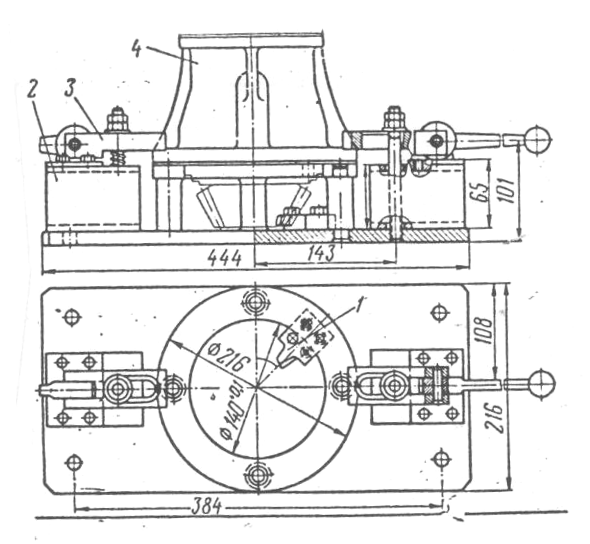

5 pav. Įtaisas reduktoriaus guolio korpuso remontui

1 – fiksatorius, 2 – lovinio profilio stovai, 3 – spaudiklis, 4 – atrama

Įtaisas skirtas reduktoriaus guolių korpuso remontui (5 pav.)

Įtaisą sudaro:

Pagrindas prie kurio pritvirtinti du lovinio profilio stovai 2 ant jų sumontuoti du kombinuoti ekscentriniai prispaudikliai. Jį sudaro ekscentriko atrama – cilindrinis ekscentrikas, rankena su rutuline galvute spaudiklis 3. Spaudiklis 3 turi idro˛inį griovelį, kuriuo tvirtinama ant smeigės. Prie pagrindo pritvirtintas fiksatorius 1. ˛iedine atrama pritvirtinta ant keturių stovų.

Veikimo principas:

Prie u˛dedant remontuojamą reduktoriaus korpusą spaudikliai 3 turi būti atitraukti į kratus. Remontuojamas guolių korpusas dedamas taip kad pirtai esantys ˛iedinėje atramije įlystu į guolio flanče esančias skyles, o fiksatorius 1 įeitų į tarpą tarp krumliaraciu krumpliu. Tuo metu spaudikliai 3 pristumiami taip, kad atsiremtų į remontuojamo reduktoriaus guolių korpusų flančą. Rankenėlėmis sukant ekscentrikus spaudikliai 3 prispaud˛ia remontuojamą mazgą.

Reduktoriaus nuėmimui operacijos vykdomos atvirktine tvarka.

Privalumai – įtaisu paprasta naudotis

Trūkumai – prietaisas didelės ir sudėtingos konstrukcijos

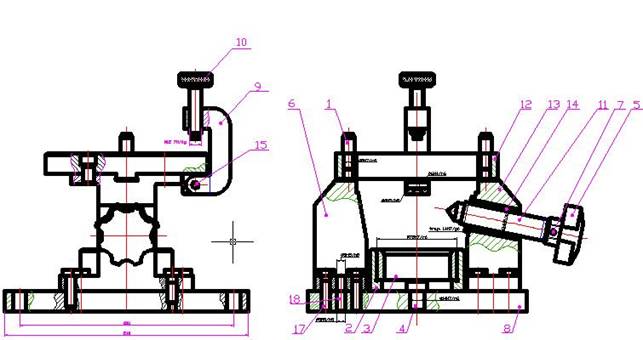

6 pav. Įtaisas skirtas automobilio varančiojo tilto guolių korpuso tvirtinimui

1 – pastovaus nustatymo pirtas, 2 – įvorė, 3 – įvorė guoliui, 4 – atrama, 5 – rankena, 6 – korpusas, 7 – kaitis, 8 – ploktė, 9 – spaudiklis, 10 – sraigtas, 11 – sraigtas, 12 – tvrtinimo ˛iedas, 13 – korpusas, 14 – įvorė, 15 – kaitis, 16 – ˛iedas, 17 – sraigtas, 18 - smeigė

Įtaisas skirtas automobilio varančiojo tilto guolių korpuso tvirtinimui ardymo ir surinkimo metu (6 pav.). Įtaisą sudaro ploktė 8 prie kurios dviem kaičiais ir dviem sraigtais pritvirtintas korpusas 6. Deinėje ploktės 8 pusėje pritvirtintas kitas korpusas 13. Korpuse 13 įtvirtinta srieginė įvorė 14, kurioje įsuktas spaudimo sraigtas 11. Ant jo u˛dėta ˛vaig˛dės formos rankena 5, kurios tvirtinimui panaudotas cilindrinis kaitis 7.

Ant korpusų 6 ir 13 u˛dėtas ˛iedas 16 kuris pritvirtintas keturiais sraigtais. Prie ˛iedo 16 prielajos slystančiu sujungimu pritvirtintas spaudiklis 9, kuriame įsuktas prispaudimo sraigtas 10 su plačia galvute. Kad remontuojamas guolių korpusas nepasisuktų apie savo aį, ˛iede 16 yra įpresuoti du pastovūs nustatymo pirtai 1. ploktelėje 8 įpresuota pastovi atrama 4. remontuojama mazgo guolio bazavimui naudojama įvorė 2.

Veikimo principas:

Remontuojamas guolių korpusas į įtaisą dedamas taip, kad guolis įlystų į įvorę 2, o į guolių korpuso skyles įlystų pastovūs nustatymo pirtai 1. po to spaudiklis 9 pasukamas į vertikalią padėtį ir prispaudimo sraigtu 10 priver˛iamas guolių korpusas. Sukant rankeną 5 spaudimo sraigtas 11 įlenda į veleno tarpą tarp krumplių. Taip įtvirtinus remontuojama mazgą, galima atsukti ir u˛sukti veleno ver˛lę ir atlikti kitas ardymo bei surinkimo operacijas.

Privalumai – įtaisu paprasta naudotis

Trūkumai – prietaiso didelis svorius, sudėtingos konstrukcija, jej remontuojamos detalės guolis apgadintas, į įvorę bazavimui gali nebeilytsi.

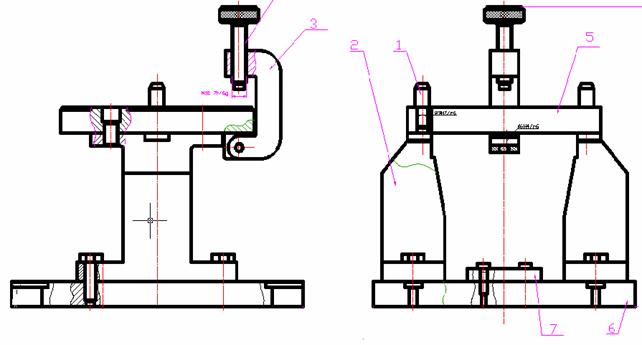

7 pav. Įtaisas skirtas automobilio varančiojo tilto guolių korpuso tvirtinimui

1 – nustatymo pirtas, 2 – stovas, 3 – spaudiklis, 4 – prispaudimo sraigtas, 5 – ˛iedas, 6 – korpusas, 7 - prispaudiklis

Įtaisas skirtas automobilio varančiojo tilto guolių korpuso tvirtinimui ardymo ir surinkimo metu (7 pav.). Įtaisą sudaro pagrindas 7 prie kurios dviem sraigtais pritvirtintas stovai 2. Ant stovų u˛dėtas ˛iedas 5 kuris pritvirtintas keturiais sraigtais. Prie ˛iedo 5 prielajos slystančiu sujungimu pritvirtintas spaudiklis 3, kuriame įsuktas prispaudimo sraigtas 4 su plačia galvute. Kad remontuojamas guolių korpusas nepasisuktų apie savo aį, ˛iede 5 yra įpresuoti du pastovūs nustatymo pirtai 1. Remontuojama mazgo guolio bazavimui naudojama prispaudiklis 7.

Veikimo principas:

Remontuojamas guolių korpusas į įtaisą dedamas taip, kad guolis būtų prispaustas prispaudikliu 7 į guolių korpuso skyles įlystų pastovūs nustatymo pirtai 1. po to spaudiklis 3 pasukamas į vertikalią padėtį ir prispaudimo sraigtu 4 priver˛iamas guolių korpusas. Taip įtvirtinus remontuojama mazgą, galima atsukti ir u˛sukti veleno ver˛lę ir atlikti kitas ardymo bei surinkimo operacijas

Privalumai – įtaisu paprasta naudotis, nesudėtinga konstrukcija, lyginant su anksčiau minėtais prietaisais, io svoris yra ma˛iausias ir gamyba pigiausia.

Trūkumai – netinka ma˛iems autobusams

5.2. Prietaiso techninė charakteristika

Techninė charakteristika:

Tipas – stalinis.

Remontuojamo mazgo tvirtinimo būdas – mechaninis.

Gabaritiniai matmenys, mm:

Ilgis – 240

Plotis – 210

Auktis 170

Masė, kg≈ 15

5.3. Prietaiso gamybos technologija

Pastovus cilindrinis nustatymo pirtas (1 detalė)

Pastovių cilindrinių nustatymo pirtų konstrukcija turi atitikti brė˛inį

Kai pirto skersmuo iki 16 mm, pirtai gaminami i plieno C80U LST EN ISO 4957:1999

Pirtus leid˛iama gaminti ir i kitų markių plienų, kurių mechaninės savybės yra neblogesnės u˛ plieno C80U savybes. Kai pirto skersmuo didesnis kaip 16 mm, jie gaminami i plieno 20Cr4. Pirtus leid˛iama gaminti ir i kitų markių plieno, kurių mechaninės savybės yra neblogesnės u˛ plieno 20CR4 savybes.

Kietumas – 56 61 HRC.

Pirtus, kurie pagaminti i plieno 20CR4, cementuoti 0,81,2 mm gylyje.

Nenurodyti matmenų ribiniai nuokrypiai – pagal LST EN ISO 22768-1:2001

Atrias briaunas u˛bukinti.

Danga – cheminis oksidavimas įsodrinant tepalu. Dangos ˛ymėjimas – pagal LST 1249-93

Stovas (2 detalė)

Med˛iaga – plienas S235 JGR 1 FU EN 10025. Ploktes galima gaminti ir i kitų markių plienų, kurių mechaninės savybės yra ne blogesnės u˛ plieno S235 JGR 1 FU EN 10025.

Matmenys ir mechaninio apdirbimo u˛laidų leid˛iami nuokrypiai – pagal trečią tikslumo klasę.

Nenurodytų matmenų ribiniai nuokrypiai – pagal LST EN ISO 22768-1:2001.

Atrias briaunas nuatrinti (atbukinti).[2]

Spaudiklis (3 detalė)

Spaudiklio konstrukcija ir matmenys turi atitikti brė˛inį ir duomenis nurodytus jame

Med˛iaga - plienas C80U LST EN ISO 4857:1999. Leid˛iama gaminti ir i kitų markių plienu, kurių mechaninės savybės yra neblogesnės u˛ plieno C80U savybes.

Kietumas -5661 HRC.

Nenurodyti matmenų ribiniai nuokrypiai – pagal LST EN ISO 22768-1:2001.

Paviriaus C radialinio muimo tolerancija paviriaus A aies at˛vilgiu - pagal ketvirtą 4 tikslumo laipsnį LST EN ISO 22768-2:2001.

Paviriaus B galinio paviriaus muimo tolerancija paviriaus C aies at˛vilgiu -pagal penktą tikslumo laipsnį LST EN ISO 22768-2:2001.

Danga – cheminis oksidavimas įsodrinant tepalu. Dangos ˛ymėjimas – pagal LST 4249-93.

Prispaudimo sraigtas su plačia galvute (4 detalė)

Prispaudimo sraigto konstrukcija ir matmenys turi atitikti brė˛inį ir duomenis jame

Med˛iaga – plienas C45 EN 10083-2. Prispaudimo sraigtą galima gaminti ir i kitų markių plienų, kurių mechaninės savybės yra neblogesnės u˛ plieno C45 savybes.

Kietumas – 35…40HRC

Nenurodyti matmenų ribiniai nuokrypiai – pagal LST EN ISO 22768-1:2001.

Metrinis sriegis – pagal standartą. Sriegio tolerancijos laukas – 6g pagal standartą LST EN ISO 4759-1.

Nepilnai įsriegtos dalies matmenys – pagal standartą LST EN ISO 4759-1.

Danga – cheminis oksidavimas įsodrinant tepalu.. Dangos ˛ymėjimas pagal standartą LST 1249-93.

Suderinus su u˛sakovu leid˛iama panaudoti ir kitų rūių apsaugines dangas.

ˇiedas (5 detalė)

Med˛iaga – plienas S235 JGR 1 FU EN 10025. Ploktes galima gaminti ir i kitų markių plienų, kurių mechaninės savybės yra ne blogesnės u˛ plieno S235 JGR 1 FU EN 10025.

Matmenys ir mechaninio apdirbimo u˛laidų leid˛iami nuokrypiai – pagal trečią tikslumo klasę.

Nenurodytų matmenų ribiniai nuokrypiai – pagal LST EN ISO 22768-1:2001.

Atrias briaunas nuatrinti (atbukinti).

Pagrindas (6 detalė)

Med˛iaga – plienas S235 JGR 1 FU EN 10025. Ploktes galima gaminti ir i kitų markių plienų, kurių mechaninės savybės yra ne blogesnės u˛ plieno S235 JGR.

Nenurodytų matmenų ribiniai nuokrypiai – pagal LSTEN ISO 22768-1:2001

Paviriaus A lygiagretumo tolerancija paviriaus B at˛vilgiu pagal 7-tą tikslumo laipsnį – pagal LST EN ISO 22768-2:2001.

22 lentelė

Pagrindo matmenys

H	P	L	l	l₁	l₂	Svoris, kg
10 mm	160 mm	225 mm	53 mm	92 mm	70 mm

Prispaudiklis (7 detalė)

Prispaudiklio konstrukcija turi atitikti brė˛inį ir matmenis nurodytus jame.

Med˛iaga - plienas 40Cr2 EN 10028-2. Srieginės įvores galima gaminti ir i kitų markių plienų, kurių mechaninės savybes yra neblogesnės u˛ plieno 40X mechanines savybes.

Kietumas - 3539 HRC.

Nurodyti matmenų ribiniai nuokrypiai – pagal LST EN ISO 22768-1:2001

Danga – cheminis oksidavimas įsodrinant tepalu. Dangos ˛ymėjimas - pagal LST 1249-93.

Įtaiso pagrindinės ir pakeičiamos med˛iagos, kietumas, terminis apdirbimas surayti 23 lentelėje

23 lentelė

Detalių med˛iagos

Detalės pozicijos numeris	Detalės pavadinimas	Med˛iagos		Kietumas
Detalės pozicijos numeris	Detalės pavadinimas	pagrindinė	alternatyvi	Kietumas

	Pastovus cilindrinis nustatymo pirtas	Plienas C80U LST EN ISO 4957:1999	Plienas Y8A GOST 1435-90	5661 HRC
	Stovas	Plienas S235 JGR FU EN 10025	Plienas Cm3 GOST 380-88	4347 HRC
	Spaudiklis	Plienas C80U LST EN ISO 4957:1999	Plienas Y8A GOST 1435-90	5661 HRC
	Prispaudimo sraigtas su plačia galvute	Plienas C45 EN 10083-1	Plienas45 GOST 1050-88	3539,5 HRC_Э
	ˇiedas	Plienas S235 JGR FU EN 10025	Plienas Cm3 GOST 380-88	4347 HRC
	Pagrindas	Plienas S235 JGR FU EN 10025	Plienas Cm3 GOST 380-88	4347 HRC
	Prispaudiklis	Plienas 40Cr2 EN 10028-2	Plienas 40X GOST 4543-71	3540 HRC

ˇiliukas P. ir kiti. Mainų elementai: Analizė, konstravimas ir taikymas. Kaunas, Technologija, 1999
