Nuolatinės srovės nepriklausomojo žadinimo generatoriaus tyrimas - Savikontrolės klausimai

technika



+ Font mai mare | - Font mai mic



DOCUMENTE SIMILARE

Nuolatinės srovės nepriklausomojo žadinimo generatoriaus tyrimas - Savikontrolės klausimai

Nepriklausomojo žadinimo generatoriaus veikimo principas. Paskirtis.



Svetimo žadinimo generatorius

Svetimo žadinimo generatoriaus jungimo schema atvaizduota paveiksle, a. Reostatu rrg, įjungtu į žadinimo grandinź, galima reguliuoti srovź iž žadinimo apvijoje, o tuo pačiu ir pagrindinio magnetinio mašinos srauto dydį. Žadinimo apvija maitinama iš nuolatinės srovės šaltinių: akumuliatoriaus, lygintuvo arba iš kito nuolatinės srovės generatoriaus, šiuo atveju vadinamo žadinimo generatoriumi.

Generatoriui dirbant neapkrautam, žadinimo grandinėje nustatome srovź iž, kuri atitinka vardinź generatoriaus gnybtų įtamp¹. Paskui palaipsniui didiname generatoriaus apkrovim¹, tuo pat metu didindami žadinimo srovź tiek, kad generatoriaus įtampa vi­same apkrovimų diapazone pasiliktų vardinė. Taip gauname ky­lanči¹ charakteristikos šak¹ Palaipsniui mažindami generatoriaus apkrovim¹ iki tuščiosios eigos ir atitin­kamai reguliuodami žadinimo srovź, gauname krintanči¹ charak­teristikos Šak¹

Pagrindinis svetimo žadinimo generatoriaus trukumas yra tas, kad jam būtinas pašalinis nuolatinės srovės šaltinis — žadinimo mašina. Tačiau šis generatorius turi ir privalum¹: galima plačiai reguliuoti įtamp¹, išorinė charakteristika palyginti kieta.

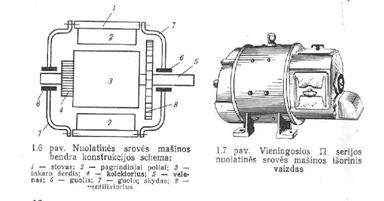

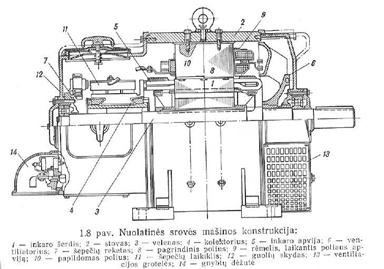

Nuolatinės srovės generatoriaus sandara.

Kam skirti papildomi poliai ir kaip jungiama jų apvija?

Papildomi poliai. Jie naudojami didesnio kaip 1 kW galingumo mašinos kibirkščiavimui po Šepečiais sumažinti.

Papildome polių sudaro šerdis ir ritė , paga­mintos iš varinio izoliuoto laido, kurio skerspiūvis apskaičiuotas mašinos darbo srovei, nes papildomų polių ritės jungiamos nuo­sekliai su inkaro apvija. Papildomo poliaus šerdis gaminama iš plieno, paprastai vientisa. Papildomuose poliuose būna maža mag­netinė indukcija, todėl juose praktiškai nesiindukuoja sūkurinės srovės. Papildomi poliai montuojami tarp pagrindinių ir tvirtina­mi prie stovo varžtais.

Kokia kolektoriaus paskirtis generatoriuje?

Kad būtu perduodama sukurta elektros srovė per šepečius i apkrova, kolektorius viena iš svarbiausiu nuolatinės srovės elektros mašinų dalis. Jai kolektoriaus nebūtu butu į išorinź grandinź būtų perduodama kintama srovė

Kurios nuolatinės srovės mašinų dalys dalyvauja energijos keitime?

Pagrindiniai poliai ir inkaro šerdis toliau jau būtu kolektorius šepečiai ir t.t.

Kaip eksperimentiškai sudaroma tuščiosios veikos charakteristika, išorinė charakteristika ir reguliavimo charakteristika?

Krintanti reguliavimo charakteristikos šaka yra žemiau kylan­čiosios dėl to, kad, sudarant kylanči¹ja Šaka, padidėjo mašinos magnetinės grandinės liekamasis įmagnetinimas.

Vidurinė 3 kreivė, nubrėžta tarp kylančios šakos ir knntančio-sios, vadinama generatoriaus praktine reguliavimo charakteristika.

Dėl ko tuščiosios veikos charakteristika panaši į histerezės kilp¹?

Tuščiosios veikos charakteristika tiesine dalis atitinka neprisotinta magnetinź mašinos sistem¹. Vėliau didinant srovź iž mašinos plienas prisisotinamas, ir charakteristika pasidaro netiesinė. Tai leidžia spieti apie mašinos magn. Savybes.

K¹ rodys generatoriaus grandinės prietaisai, jei generatoriui veikiant tuščiai, nutrauksime žadinimo grandinź?

Kaip veikia inkaro reakcija į generatoriaus darb¹?

Inkaro reakcija iškraipo pagrindinį magnetinį lauk¹, padarydama jį asimetrišk¹ mašinos polių ašies atžvilgiu.

Mašinai dirbant-generatoriaus režimu, fizinė neutralė pakryps­ta inkaro sukimosi kryptimi, o dirbant variklio režimu, — priešinga kryptimi.

Mašinos atstojamojo lauko iškraipymas neigiamai veikia jos darbines savybes. Pirma, fizinei neutralei pakrypus geometrinės neutralės atžvilgiu, pasunkėja šepečių kontakto darbo s¹lygos, ir dėl to kolektorius gali kibirkščiuoti. Antra, išsikraipius atstojamajam mašinos laukui persiskirsto magnetinė indukcija oro tarpe.

Kaip pakeisti generatoriaus įtamp¹, nekaičiant apkrovos?

Padidinti arba sumažinti žadinimo srovź nes generatoriaus gnybtu įtampa priklauso nuo žadinimo srovės: U=f(iž)

Kaip išlaikyti generatoriaus įtamp¹ pastovi¹ U = const, kai apkrova keičiama?

Tai reguliavimo charakteristika žadinimo srovė iž priklausomybė nuo apkrovimo srovės I, kai generatoriaus gnybtų įtampa nekinta: iž=f(I) kai U=const ir n=const.

Dėl kokių priežasčių mažėja apkrauto nepriklausomojo žadinimo generatoriaus įtampa?

Didėjant apkrovimo srovei I, generatoriaus gnybtų įtampa mažėja dėl inkaro reakcijos išmagnetinančios įtakos ir įtampos kritimo inkaro grandinėje

Kaip randama generatoriaus inkaro varža? Paaiškinti kodėl?

U=Ea-Iar ; ∑r - čia yra visų inkaro varžų suma. Bendru atveju ši varža ∑r=ra+rp+rk+rs+rš. Ji susideda iš šių varžų: ra- inkaro apvijos; rp- papildomų polių apvijos; rk- kompensacinė apvijos; rs – nuoseklaus žadinimo apvijos; rš – šepečių pereinamo kontakto.

Ar, keičiant generatoriaus apkrov¹, keičiasi žadinimo srovė?

Taip keičiasi nes reguliavimo charakteristika parodo iž=f(I)

Kaip pakeisti grandinź, kad nepriklausomojo žadinimo taptų lygiagrečiojo žadinimo generatoriumi?

Nuo nepriklausomo maitinimo šaltinio gnybtu, perjungti prie generatoriaus gnybtu, žadinimo apvija lygiagrečiai.

Parašykite generatoriaus įtampos formulź ir j¹ paaiškinkite?

U=Ea-Iar; Ea – inkaro apvijoje indukuota EVJ; Ia – inkaro apvijos srove; ∑r - čia yra visų inkaro varžų suma.

Kas yra charakteringasis trikampis ir kam jis naudojamas? Paaiškinti, k¹ reiškia šio trikampio statiniai?

Kaip sudaroma generatoriaus apkrovos charakteristika?

Generatoriaus apkrovimo charakteristika. Ši charakteristika iš­reiškia generatoriaus gnybtų įtampos U priklausomybź nuo žadi­nimo srovės i§, kai nekinta apkrovimo srovė (pavyzdžiui, ji yra lygi vardinei), ir sukimosi greičio.

Šiomis s¹lygomis generatoriaus gnybtų įtampa yra mažesnė už evj. Todėl apkrovimo charakteristika (/ kreivė) yra po tuščiosios eigos charakteristika (po 2 kreive) (pav.). Jeigu nuo taško a, atitinkančio vardinź itamp¹ Uv, atidėsime aukštyn atkar­ab, lygi¹ Ia S r, ir horizontaliai nubrėšime atkarp¹ be iki su­sikirtimo su tuŠčiosios eigos charakteristika ir pagaliau sujung­sime taškus a ir c, tai gausime trikampį abc, vadinam¹ reaktyviniu trikampiu.

Antai, dirbant generatoriui tuščiosios eigos režimu, kai teka žadinimo srovė įgnybtų įtampa U0 = de; prijungus apkrovim¹ (žadinimo srovei nekintant), generatoriaus įtampa nukrinta iki Uv. = ae. Tuo būdu, atkarpa da vaizduoja įtamp¹ AU=UO—VV, kai iž = iž1. Generatoriaus gnybtų įtampa šiuo atveju nukrito dėl dviejų priežasčių; įtampos kritimo inkaro grandinėje ir inkaro reakcijos išmagnetinančio poveikio. Išmatavź inkaro grandinės varž¹ ∑r ir paskaičiavź įtampos kritim¹ Ia r, galime nustatyti genera­toriaus evj, esant duotajai- apkrovimo srovei:

E=U + Ia r.

paveiksle ši¹ evj atvaizduoja atkarpa be. Apkrauto genera­toriaus evj mažesnė, negu dirbančio tuščiosios eigos režimu (be< <de). Tai paaiškinama išmagnetinančia inkaro reakcijos įtaka. Norint kiekybiškai įvertinti ši¹ įtak¹, iš taško b brėžiama atkarpa be, lygiagreti abscisių ašiai, iki susikirtimo su tuščiosios eigos cha­rakteristika. Tokiu būdu gauta atkarpa cf yra apkrauto generato­riaus evj; dirbant generatoriui tuščiosios eigos režimu, šiai evj sukurti reikalinga žadinimo srovė iž2<iž1 Vadinasi, atkarpa fe, lygi žadinimo srovių skirtumui (iž1-iž2), yra žadinimo srovė, kuri kom­pensuoja inkaro reakcijos išmagnetinančia įtak¹.

Reaktyvinio trikampio kraštinės nusako faktorius, dėl kurių su­mažėja apkrauto generatoriaus įtampa: kraštinė ab — įtampos kri­tim¹ inkaro grandinėje, o kraštinė be — inkaro reakcijos išmag­netinančia įtak¹. Reaktyvinis trikampis a'b'c' nubraižytas kitai ža­dinimo srovės vertei (iž3). Trikampio kraštinė a'h' liko ta pati (a/b' = ab), nes nepasikeitė apkrovimo srovė, bet kraštinė b'c' su­mažėjo (b'c'Kbc), nes, tekant mažesnei žadinimo srovei, suma­žėjo generatoriaus magnetinės grandinės prisotinimas, taigi suma­žėjo ir inkaro reakcijos išmagnetinantis poveikis.

Parašyti formulź, kuri parodo, nuo ko priklauso generatoriaus elektrovara?

E=U+Iar

Parašykite įtampų pusiausvyros lygtį ir nubraižykite generatoriaus elektrinź atstojam¹j¹ schem¹.
