STEREO GALIOS STIPRINTUVAS „Shar 002“

Šarūnas Šatavičius

STEREO GALIOS STIPRINTUVAS „Shar 002“

Sudėtis

Visas stiprintuvas susideda iš (žr. struktūrinź schem¹ 7 psl.): impulsinio maitinimo šaltinio (A), gars¹ reguliuojančios dalies su lygio indikatoriumi (B), galios stiprintuvo (C) ir dviejų ventiliatorių aušinančių sistem¹ (sujungimo schemoje FAN1 ir FAN2).

Maitinimo šaltinis – iš įjungim¹ / išjungim¹ valdančios schemos (A1), dvitakčio impulsų generatoriaus (A2), galios transformatoriaus, dvigubo aukštadažnio lygintuvo (A3) ir įtampos stabilizatorių, stabilizuojančių +12V, -15V ir +15V.

Gars¹ reguliuojanti dalis – kol kas tik garso lygio reguliatorius ir elektroninis lygio indikatorius su funkcija peak hold (parodomas maksimalus pasiektas lygis vienu stulpelio pakylimu).

Galios stiprintuvas – keturi 100W / 4Ω galios stiprintuvai ir dvi relės perjungiančios stiprintuv¹ į tiltelinį režim¹.

Sudedamosios dalys

Plokštė A: kištukas XS1 yra kartu su ekranuotu tinklo filtru. Transformatorius T1 – 4W 9V įlituojamas į plokštź, T2 – ant penkių kartu suklijuotų feritinių HM2000 45x28x8 mm žiedų, suvyniotos apvijos: I ir II – po 42 vijas ПЭВ-2 1,0 laido (vyniojant dviem laidais), III ir IV – po 7 vijas (vyniojant keturiais laidais), V, VI ir VII – po 2 vijas ПЭВ-2 0,7. Indūktiviniai filtrai L1 ir L2 – ant feritinių (1500HM3) 6mm storio ir 25mm ilgio šerdžių, suvyniota 12 vijų vielos ПЭВ-1 1,5. Tilteliai VD1 – 1A 100V, VD2 – 8A 400V. Diodai D2 ir D3 – aukštadažniai, skirti darbinei įtampai iki 400V. Kondensatoriai C5 ir C23 – 400V, C21 – 385V, C12C19, C24C27 – 63V, C20, C22, C1, C2 – 2kV (2000V).

Plokštė A1: visi kondensatoriai mažos darbinės įtampos (50V), rezistoriai – mažo galingumo (0.125W).

Plokštė A2: transformatorius T1 – ant aukštadažnės feritinės šerdies suvyniota: I – 2x18 vijų ПЭВ-1 0,5 ir II – 2x27 vijos to paties laido. Tranzistoriai VT1 ir VT2 – aukštadažniai, atlaikantys 9A apkrov¹, 150W gali¹ ir 900V įtamp¹, atviro kanalo varža – 1,4 Ω. Jie izoliuoti nuo radiatoriaus silikoniniais izoliatoriais išteptais specialia silikonine pasta.

Plokštė B: potenciometras RP1 – 2x50 kΩ (stereo), šviesos diodai VD1VD7, VD13VD19 – žali, VD8VD10, VD20VD22 – geltoni ir VD11, VD12, VD23, VD24 – raudoni. Daugiasūkiai potenciometrai RP2 ir RP3 skirti stulpelio mirksėjimo amplitudei suderinti su išėjimo galia.

Plokštė C: K1 ir K2 – poliarizuotos relės. Visi kondensatoriai, išskyrus C1 ir C2, skirti darbinei įtampai iki 25V (neelektrolitiniai – iki 50V). C1 ir C2 – 63V. Mikroschemos DA1DA4 taip pat izoliuotos nuo radiatoriaus.

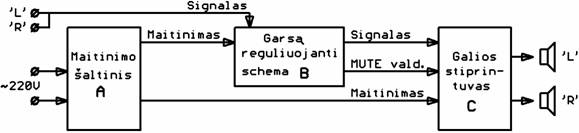

Struktūrinė stiprintuvo schema

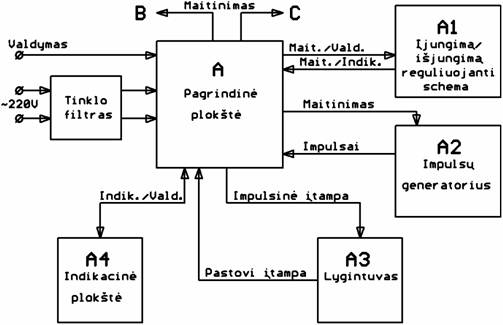

Struktūrinė maitinimo šaltinio schema

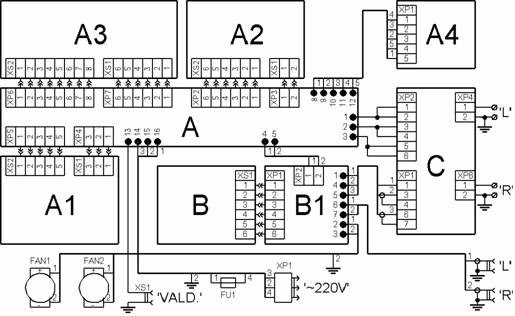

Sujungimo schema

Principinės schemos

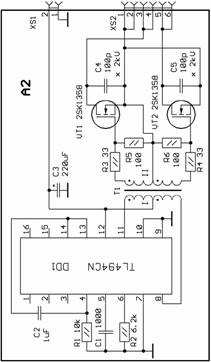

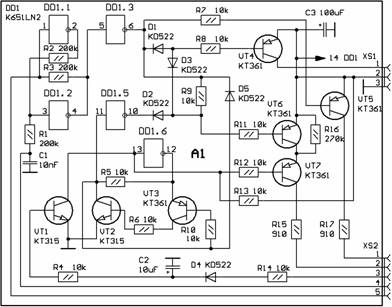

Impulsų generatorius (A2)  Įjungim¹ / išjungim¹ valdanti schema (A1)

Indikacinė

schema (A4)

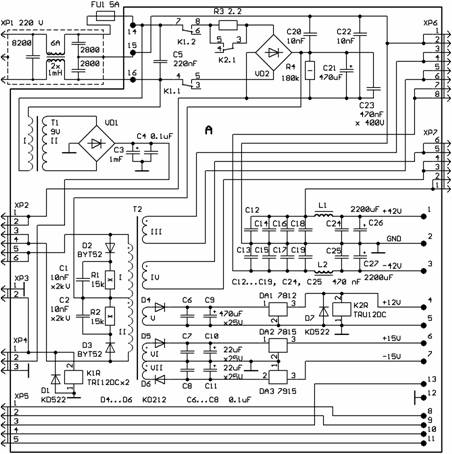

Maitinimo šaltinis (A)

Tarpinė

schema (B1)

Lygintuvas (A3)

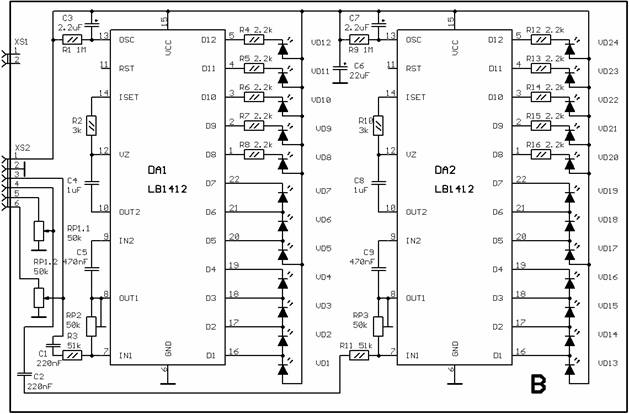

Garso reguliavimo schema (B)

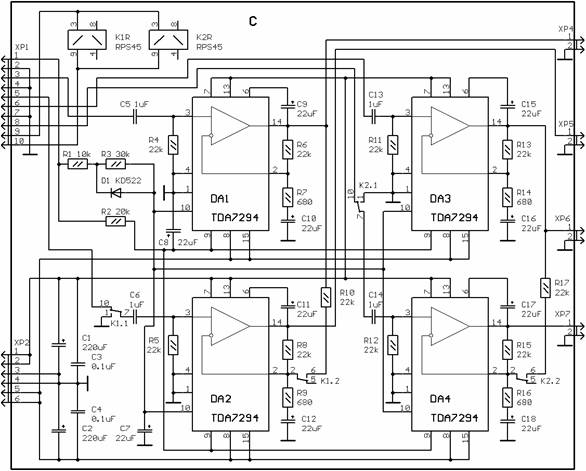

Galios stiprintuvas (C)*

*ši plokštė buvo skirta 4 kanalų garso stiprinimui, bet vėliau nutariau, kad pakaks ir 2 kanalų, taigi išlituotos 2 mikroschemos ir relės.

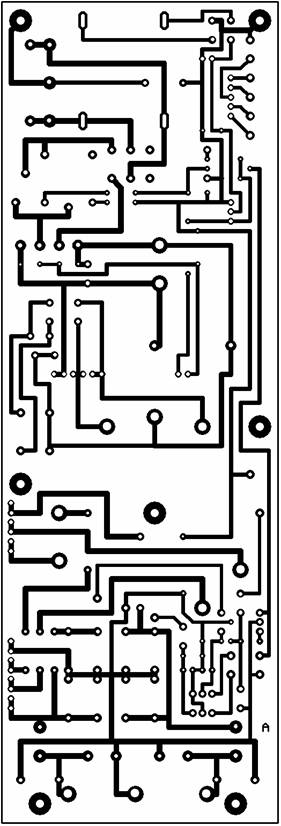

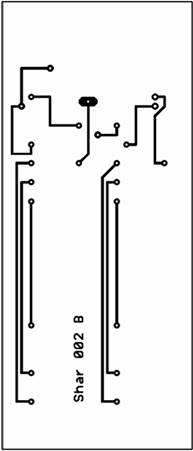

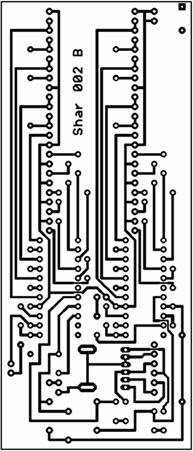

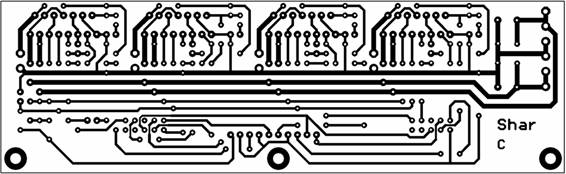

Spausdinto montažo plokštės

Naudota literatūra

Žurnalas „Радио“ Nr.2 2000m. 36 psl. „Impulsinis maitinimo šaltinis galios stiprintuvui“.

Žurnalas „Радиолюбитель“ Nr.4 1999 m. 26 psl. „Impulsinis maitinimo šaltinis galios stiprintuvui“.

Žurnalas „Praktiška elektronika“ (Lenkų k.) Nr.10 1996 m. 45 psl. „Lygio indikatorius su funkcija peak hold

Žurnalas „Р “ Nr.7 2002 m. 20 psl. „Automobilinis galios stiprintuvas su maitinimo šaltiniu“.

Dėmesio! Visi sumanź darytis tokį stiprintuv¹, žinokit, kad impulsinis maitinimo šaltinis turi būti tikrinamas palaipsniui (iš pradžių tik lygintuvas, po to tik generatorius ir t.t.) ir po truputi didinant įtamp¹ iki reikiamos. Kitaip dėl menkiausios klaidelės visas darbas tiesiog išlėks į or¹!

Jei susidomėjot šiuo darbu ir turit kokių klausimų, rašykit man Shar@sala.lt.
