Trumpieji jungimai elektros energijos tiekimo sistemose

Trumpasis jungimas (TJ) – įtampą turinčios elektros grandinės fazių (polių) susijungimas tarpusavyje, tarpusavyje ir su ˛eme arba tik su ˛eme, arba su į˛emintomis elektros įrenginių pasyviosiomis dalimis tiesiogiai į˛emintos neutralės (˛vaig˛de sujungtų fazių į˛eminto vidurinio tako) tinkle.

Trumpieji jungimai trifaziame kintamosios srovės elektros tinkle gali būti:

Trifaziai - simetriniai tarp generatoriaus gnybtų arba tinkle - 5 % (susijungia trys fazės) ;

Dvifaziai - 10 % (susijungia dvi fazės) ;

Vienfaziai į˛emėjimai - 65 % (viena fazė per ˛emę susijungia su neutrale) ;

Dvifaziai į˛emėjimai - 20 % (susijungia dvi fazės ir ˛emė).

Apie 75 % tr. j. įvyksta elektros tinkluose ir įtampą ˛eminančiose pastotėse.

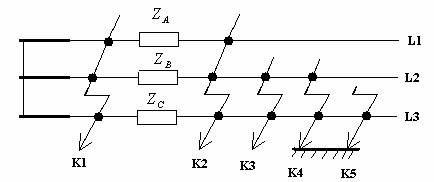

TJ rūys. Trifazinėse sistemose įvykstantys TJ gali būti simetriniai arba nesimetriniai.

Simetriniai TJ :

trifazis tarp generatoriaus gnybtų K1

trifazis tinkle K2

nesimetriniai TJ:

dvifazis K3

dvifazis į˛emėjimas K4

vienfazis į˛emėjimas K5

Trumpųjų jungimų rūys

Trumpieji jungimai tiesiogiai į˛emintos neutralės tinkle

Da˛niausiai įvyksta vienfaziai TJ (į˛emėjimai) 65 % visų TJ. Dvifaziai TJ su į˛emėjimu 20%. Dvifaziai 10% ir trifaziai TJ 5%.

TJ prie˛astys:

Mechaninis elektros įrenginių izoliacijos pa˛eidimas (kabelių pa˛eidimas kasant gruntą, OL atramų nuvertimas ir/arba laidų nutrūkimas ir pan.) ;

Atmosferiniai bei komutaciniai vir įtampiai (srovėlaid˛ių perdengimas) ;

Klaidingos perjungimo operacijos skirstomuosiuose tinkluose (klaidingi aptarnaujančio personalo veiksmai) ;

Gyvulių bei paukčių sudaryti trumpieji jungimai ;

Pasenusi elektros įrenginių izoliacija ir kt.

Daugiausia avarijų (apie 75 %) įvyksta elektros tinkluose ir ˛eminančiose pastotėse.

TJ pasekmės priklauso nuo jų vietos ir trukmės tinkle. Netoli generatoriaus įvykęs TJ gali pakenkti visai sistemai, o tolimi TJ turi įtakos tik atskiriems vartotojams. TJ pasekmės :

Elektros energijos tiekimo nutraukimas vartotojams, esantiems u˛ tr. jungimo vietos ;

Kitų vartotojų, prijungtų prie tos pačios elektros energijos tiekimo sistemos, nenormalus darbas (ma˛ėja įtampa, suma˛ėjus daugiau kaip 30 – 40 % elektros varikliai gali atsijungti nuo tinklo ir t.t.) ;

Nenormalus elektros energijos tiekimo sistemos darbas (srovinės dalys gali įkaisti iki neleistinos temperatūros ir pa˛eistos mechanikai) ;

Kai trumpas jungimas vyksta netoli elektrinės, gali desinchronizuotis lygiagretus elektrinių darbas.

Trumpojo jungimo srovių skaičiavimo schema ir jos parametrai

Skaičiuojant trumpojo jungimo sroves reikia sudaryti tos grandinės, kurioje skaičiuojamas TJ, skaičiuojamąją schemą.

Schemoje yra visi altiniai, kurie maitina trumpojo jungimo vietą ir visi elektros energijos tiekimo elementai (transformatoriai, linijos, reaktoriai), esantys tarp energijos altinių ir trumpojo jungimo vietos, pakeičiami ekvivalentinėmis var˛omis.

Schemoje nurodomi pagrindiniai visų elementų parametrai (galia, transformatorių TJ įtampa, linijų ilgiai, laidų skerspjūviai, maitinimo altinių var˛os) ir pa˛ymimi TJ takai.

Trumpojo jungimo srovių skaičiavimo, ekvivalentinė ir supaprastinta schemos

Remiantis skaičiavimo schema sudaroma ekvivalentinė schema, kurioje visi elementai keičiami var˛omis, perskaičiuotomis bazinėms sąlygoms.

Lygiagrečiai, nuosekliai ir miriai sujungtos var˛os keičiamos viena ekvivalentine. Galimi schemų pakeitimo ir supaprastinamo atvejai pavaizduoti lentelėje.

schemos

^x^x

x x

2 3 3

x x x

Keičiamoji schema

Pakeista schema

Perskaičiavimo formulės

Keičiamosios

srovės

^S^xxx_n

_Sx

x= x+ x …+ x_n

I I==I_n=I

_xx x

I I =I

x^I

S_I

I _n

_Sx

^x_i^x_i

I I ^x

_xI

x_x

^S^S

_x^x ^x

13 23

_x_x

x x x

_x^x ^x

23 13

Ix I x

I x I x

I x Ix

x_n

Kai yra keli maitinimo altiniai su elektrovaromis ir var˛omis schemą galima supaprastinti keičiant maitinimo altinių elektrovaras ir var˛as ekvivalentinėmis:

^x_n

I_e

^x_e

I _n

I_e

Schemos su keliais maitinimo altiniais supaprastinimas

Pramonės įmonių elektros energijos tiekimo sistemose da˛nai naudojama dvipusio maitinimo schema: nuo energijos altinio ir savo elektrinės arba kitos sistemos :

Dvipusio maitinimo schema

Trumpojo jungimo srovių skaičiavimo būdai

Trumpųjų jungimų sroves reikia skaičiuoti:

Parenkant maitinimo schemas, elektros įrenginius bei laidininkus (kabelius, ynas, komutacinius įrenginius) ;

Projektuojant relinę apsaugą ;

Nagrinėjant imtuvų darbo re˛imo sąlygas (avarijų metu) ;

Parenkant virįtampių ikroviklius ;

Projektuojant į˛eminimus ir kitais atvejais.

Skaičiuojamąją trumpo jungimo srove laikoma:

Trifazio TJ srovė – nustatant elektros aparatų, laidininkų ir stand˛ių ynų bei jų konstrukcijų mechaninį ir terminį atsparumą TJ srovės at˛vilgiu ;

Didesnioji trifazio arba dvifazio TJ srovė generatoriaus įtampos pusėje – nustatant elektros aparatų ir laidininkų terminį atsparumą TJ srovės at˛vilgiu ;

Didesnioji trifazio arba vienfazio TJ su ˛eme srovė (tinkluose su į˛eminta neutrale) – parenkant aparatus pagal komutacinę galią ;

Vienfazio arba dvifazio TJ srovės tikrinamos linijos gale - tikrinant apsaugos aparatų jautrumą, parenkant apsaugos sistemą, jos poveikio parametrus ir nustatant did˛iausias apsaugos poveikio trukmes (selektyvumo nustatymui).

TJ skaičiavimo būdai:

TJ srovių skaičiavimas įrenginiuose iki 1kV :

Trumpųjų jungimų srovių skaičiavimo iki 1000 V įtampos elektros įrenginiuose sąlygos:

TJ skaičiavimo vieta pasirenkama taip, kad tikrinamu aparatu ar laidininku tekėtų did˛iausia srovė, t.y. tikrinamosios linijos prad˛ioje, po tikrinamojo aparato ir pan. ;

Visi altiniai, maitinantieji skaičiuojamąjį TJ taką, dirba vienu metu vardine galia. Sinchroninės mainos turi automatinius įtampos reguliatorius ir ˛adinimo forsavimo įtaisus

TJ vyksta tada, kai jo srovė yra did˛iausia ir visų altinių elektrovarų fazės sutampa ;

Kiekvienos įtampos tinkle laipto skaičiuojamoji įtampa 5 % didesnė u˛ vardinę ;

Skaičiuojant TJ srovę, vertinamos induktyviosios ir aktyviosios visų tinklo elementų var˛os bei aktyviosios pereinamųjų kontaktų var˛os ;

Visi prie tinklo prijungti sinchroniniai kompensatoriai, sinchroniniai ir asinchroniniai varikliai maitina trumpojo jungimo taką. Galima nevertinti iki 100kW galios elektros variklių jeigu jie nuo trumpojo jungimo tako atskirti vienu transformacijos laiptu ir bet kokios galios variklių – jei atskirti dviem ar daugiau transformacijos laiptų

iuo atveju įvertinamos oro ir kabelinių linijų aktyviosios var˛os. Be to skaičiuojama jėgos transformatoriaus apvija, srovės matavimo transformatorių, ynų ir komutavimo aparatūros var˛os. iuo atveju laikoma, kad likusi sistemos dalis yra neriboto galingumo ir todėl garantuojama pastovi įtampa generatoriaus auktos įtampos pusėje. Atskirų sistemos elementų var˛os perskaičiuojamos TJ vietos vardinei įtampai ir surandama trifazio TJ srovės periodinė dedamoji.

;

TJ sroves skaičiuojant auktesnės kaip 1kV įtampos įrenginiuose, vertinamos tik induktyviosios elektros mainų, transformatorių ir autotransformatorių, reaktorių, oro ir kabelių linijų bei srovėlaid˛ių var˛os. Aktyviosios var˛os vertintinos tik ilgose ma˛ų skerspjūvių kabelių linijose.

TJ srovių skaičiavimas remiantis dekrementinėmis kreivėmis. Tai nesudėtingas ir pakankamai tikslus metodas, todėl praktikai plačiai taikomas. Dekrementinės kreivės – tai trumpojo jungimo srovės gesimo kreivės, t.y. santykinės periodinės trumpojo jungimo srovės priklausomybė nuo skaičiuojamosios reaktyviosios grandinės var˛ios. Kataloguose ir specialiojoje literatūroje pateikiamos dekrementinių kreivių eimos įvairiais laiko momentais.

TJ srovių skaičiavimas , esant neriboto galingumo elektros energijos altiniui. Tuo atveju evj yra pastovi, trumpojo jungimo vieta toli, ir praktikai galima laikyti, kad trumpojo jungimo periodinė srovė nekinta.

Efektinė trumpo jungimo srovė bet kuriuo trumpo jungimo momentu nustatoma:

I_pt – periodinė trumpo jungimo srovės efektinė vertė.

I_at – aperiodinė trumpo jungimo srovės efektinė vertė.

Elektros tinkluose vir 1kV aktyviosios var˛os yra tokios lyginant su pilnutinėm, kad aperiodinės srovės dedamoji gęsta per kelis periodus.

I_a – amplitudė. T_a – aperiodinės srovės laiko pastovioji.

Pradiniu laiko momentu vyksta pereinamieji procesai ir pasiekiama did˛iausia smūginės srovės vertė, nuo kurios priklauso mechaninis poveikis sistemoms. Ilgiau tekanti trumpo jungimo srovė sistemos elementams sukelia terminį poveikį. Simetrinio trumpo jungimo srovė:

Neribotos galios energetinėje sistemoje trumpo jungimo srovė nusistovi per 3 – 5 s. Simetrinio TJ srovė, kai induktyvioji var˛a daug didesnė u˛ aktyviąją:

^{čia: I}_e^{–
efektinė periodinės trumpojo jungimo srovės dedamosios vert ;}

I – efektinė periodinės dedamosios vertė, kai t = 0 s;

_t_{=L/r – trumpojo jungimo grandinės elektromagnetinė
laiko pastovioji.}

Trumpojo jungimo srovę galima iskaidyti į dvi dedamąsias:

periodinę (priverstinę) i_p_t

^{aperiodinę (laisvąją) i}_a_t

i_t= i_p_t+ i_at

Skaičiuojamos ios trumpojo jungimo srovės dedamųjų vertės:

^I^{–
periodinė efektinė srovė, kai t = 0,2 s (pagal ją parenkami jungtuvai);}

I efektinė periodinės dedamosios vertė, kai t = 0 s.

I nusistovėjusi efektinė srovė, kai t = (pagal ją tikrinamas renginių terminis atsparumas);

i_p– smūgio srovės amplitudė (pagal ją tikrinamas renginių mechaninis atsparumas);

I_p– smūgio srovės efektinė vertė.

Skaičiuojant trumpo jungimo srovę sudaroma schema atitinkanti normalų sistemos darbo re˛imą. Schemoje nurodomas generatorių, transformatorių, el. perdavimo linijų, reaktorių ir vartotojų var˛os. Po to parenkami trumpo jungimo srovės takai. Imamos tik induktyvinės var˛os. Į aktyvines var˛as atsi˛velgiama kai:

Atskiriems schemos elementams imam tokias var˛as: turbogeneratoriams x_d=0,125; sinchroniniams ir asinchroniniams varikliams x_d=0,2; linijoms vir 1kV x_d=0,4; kabeliams 620kV x_o=0,08 W/km.

Trumpo jungimo srovių skaičiavimas esant neribotos galios elektros energijos altiniui

iuo atveju evj yra pastovi. Trumpo jungimo vieta toli ir galima laikyti kad trumpo jungimo periodinė srovė nekinta. iuo atveju visa trumpo jungimo srovė atitinka periodinę.

;

S_b^*- bazinis galingumas.

Kai tai ;
