Vienu galu įtvirtinto tempiamo-gniutdomo strypo stiprumo skaičiavimas

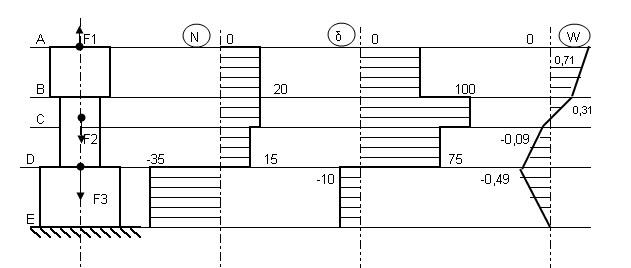

Utduotis: Apskaičiuoti brėtinyje parodyto vienu galu įtvirtinto tempiamo-gniutdomo strypo ašines jėgas (N), normalinius įtempimus (σ) ir skerspjūvių pasislinkimus (W). Nubraityti jų diagramas. Apskaičiuoti stiprumo atsargos koeficientą.



Duota:

F1 = 20 kN,

F2 = 5 kN,

F3 = 50 kN,

a = 1,2 m,

b = 1,6 m,

c = 1,4 m,

Aa = 3 · 10-4 m2

Ab = 2 · 10-4 m2

Ac = 5 · 10-4 m2

σy = 350 MPa

E = 2 · 105 Mpa

Rasti: N, σ, W, n.

Sprendimas

Ašinės jėgos: Normaliniai įtempimai:

Skerspjūvių pasislinkimai:

Atsargos koeficientas:
