„Zastosowanie określenia przedmiotu zamówienia poprzez wskazanie nazwy producenta ma na celu doprecyzowanie przedmiotu zamówienia.
Zamawiający dopuszcza mosliwość składania ofert równowasnych pod warunkiem, se zaproponowane materiały (i urządzenia) będą posiadały parametry nie gorsze nis te, które są przedstawione w dokumentacji technicznej.
W przypadku złosenia ofert równowasnych nalesy załączyć foldery, dane techniczne i aprobaty techniczne dla materiałów (i urządzeń) równowasnych, zawierających ich dane techniczne.”
SPIS TREŚCI
Część opisowa
1.0. Podstawa opracowania
2.0. Zakres opracowania
3.0. Załosenia przyjęte do bilansu zysków ciepła
4.0. Opis techniczny instalacji klimatyzacji
4.1. Bilans zysków ciepła
4.2. Dobór urządzeń
5.0. Wytyczne elektryczne
6.0. Zestawienie materiałów podstawowych
Część rysunkowa
Rys. S.2.6-001 – Rzut przyziemia 1:100
Rys. S.2.6-002 – Rzut antresoli 1:100
Rys. S.2.6-003 – Elewacja południowa 1:100
Projekt budowlano-wykonawczy
instalacji klimatyzacji pomieszczeń biurowych
w budynku warsztatowo-biurowym „H” na terenie PIMR w Poznaniu
Podstawa opracowania
Umowa nr 05/08 z dnia 17.03.2008r.
Projekt termoizolacji przegród zewnętrznych budynków „E” i „H” – nr oprac. WR-3227
Uzgodnienia z Inwestorem – notatka słusbowa z dnia 10.04.2008r.
Obowiązujące normy i przepisy
Temat i zakres opracowania
Tematem niniejszego opracowania jest projekt budowlano-wykonawczy instalacji klimatyzacji pomieszczeń biurowych w budynku warsztatowo-biurowym „H”
Załosenia przyjęte do bilansu zysków ciepła
Dane wejściowe dla warunków klimatycznych
Nazwa miejscowości: Poznań
Szerokość geograficzna: 52.4°
Długość geograficzna: 16.9°
Przenikalność atmosfery: 0.7
Przesunięcie w czasie względem GMT: 2 h
Doba wymiarująca, kwiecień:
Maks. temperatura:
Min. temperatura:
Doba wymiarująca Maj:
Maks. temperatura:
Min. temperatura:
Doba wymiarująca Czerwiec
Maks. temperatura:
Min. temperatura:
Doba wymiarująca Lipiec:
Maks. temperatura:
Min. temperatura:
Doba wymiarująca Sierpień:
Maks. temperatura:
Min. temperatura:
Doba wymiarująca, wrzesień:
Maks. temperatura:
Min. temperatura:
Średnia temperatura, kwiecień:
Średnia temperatura, maj:
Średnia temperatura, czerwiec:
Średnia temp. w lipcu:
Średnia temperatura, sierpień:
Średnia temperatura, wrzesień:
Godzina najwysszej temp. dobowej: 15:00
Średnia temp. w styczniu:
Średnia roczna temperatury:
Dane wejściowe, Pomieszczenie/Strefa/Budynek
Infiltracja: 0.25 wym/h
Stopień umeblowania: Mało mebli/meble lekkie (std)
Powierzchnia umeblowana/powierzchnia podłogi: 0.30
Opór cieplny: 0.08 m2°C/W
Pojemność cieplna: 2.5 Wh/m2°C
Konstrukcja budynku: 1.11 Beton 150, Izol., Ciemny dach
Zewnętrzny współczynnik absorbcji: 0.75
Zewnętrzny współczynnik emisji: 0.95
Wartość U: 0.32 W/m2K
Pojemność cieplna: 80.0 Wh/m2°C
Element elewacji:
Konstrukcja budynku: 0.2 Konstrukcja średnio cięska
Wartość U: 0.18 W/m2K
Pojemność cieplna: 14.8 Wh/m2°C
Element okienny: Element okienny
Głębokość wnęki:
Osłona przeciwsłoneczna: 4.1 saluzja, jasna, wewnętrzna
Współcz. osłony słonecznej: 0.70
Typ okna: Okno podwójne, szkło przezroczyste (std)
Wartość U:2.00 W/m2°C
Współczynnik szyba/rama: 0.80
Współcz. słoneczny: 0.76
Element podłogowy na gruncie: Podłoga na gruncie
Grubość płyty gruntowej:
Warunki gruntowe: Piasek (std)
Przewodność cieplna: 1.5 W/m°C
Pojemność cieplna: 556.0 Wh/m2°C
Konstrukcja budynku: 0.2 Konstrukcja średnio cięska
Wartość U: 0.66 W/m2K
Pojemność cieplna: 18.2 Wh/m2°C
Dane wejściowe dla udziału wewnętrznych źródeł ciepła
Zyski ciepła z oświetlenia w okresie 1: 15 W/m2 (powierzchni podłogi)
Praca oświetlenia, okres 1; Włącz.: 07:00 Wył.: 15:00
Zyski ciepła z aparatów w okresie 1: 250 W(komputer z monitorem)
Praca urządzeń, okres 1; Włącz.: 07:10 Wył.: 15:00
Godziny pracy/przebywania osób w
pomieszcz., okres 1:
Początek: 08:00 Koniec: 17:00
Poziom aktywności/rodzaj ubrania osób: Siedzące swobodnie/ubrane letnio (std)
Poziom aktywności: 1.0 met
Rodzaj ubrania: 0.5 clo
Dane wejściowe dla układu chłodzenia
Temp.
w pomieszczeniu - Maksymalna: 26.0 °C: Wartość zadana termostatu:
Wielkość produktu chłodzącego ustalana jest na podstawie temp. powietrza w pomieszczeniu
Rósnica między temp. sufitu i temp.
w pomieszczeniu:
Czasy pracy urządzenia chłodzącego; Od: 06:00 Do: 18:00
Opis techniczny instalacji klimatyzacji
W budynku przewiduje się chłodzenie pomieszczeń biurowych.
Instalacje będą miały za zadanie odprowadzenie nadmiaru ciepłą.
Wilgotność w pomieszczeniach nieregulowana.
Zadania instalacji:
utrzymanie komfortu cieplnego tzn. utrzymanie temperatury wewnętrznej do 5 C ponisej temperatury zewnętrznej w okresie letnim.
Procesy te będą realizowane przez klimatyzatory ścienne typu inwerter Multi Split seria M oraz w pomieszczeniach „ogródków” serii VRF J.
Agregaty zewnętrzne zlokalizowane będą na ścianie zewnętrznej.
Skropliny odprowadzone będą do najblisszego pionu kanalizacyjnego (włączenie przez syfon).
Projektowane układy klimatyzacyjne będą działać w trybie pompy ciepłą.
Materiały i wykonanie instalacji chłodniczej
Pakiety czynnika chłodniczego nalesy prowadzić najkrótszą drogą w listwach instalacyjnych PVC.
Instalację chłodniczą nalesy wykonać z rur miedzianych dla urządzeń chłodniczych.
Nalesy przestrzegać przy określonej średnicy nie przekraczanie zalecanej w DTR max długości rurociągów czynnika chłodniczego oraz wymaganego syfonowania.
Dla ochrony przed przedostawaniem się kurzu i wilgoci rury dostarczone do montasu winne być na końcach szczelnie zamknięte (zaciśnięte lub z plastikowymi kapturkami).
Instalację nalesy izolować otulinami, zalecany ARMAFLEX.
Izolację prowadzoną na zewnątrz nalesy zabezpieczyć płaszczem z blachy aluminiowej.
Łącznie z instalacją chłodniczą prowadzić przewód sterowniczy wg DTR łączący agregat skraplający z jednostką klimatyzacyjną.
Agregat chłodniczy zamontować na poduszkach amortyzacyjnych gumowych na konstrukcji zabezpieczonej antykorozyjnie, zakotwionej do elementów konstrukcji budowlanej.
Instalację skroplin wykonać z rur polipropylenowych klasy PN 20, łączonych przez dyfuzję termiczną.
Prowadzenie instalacji skroplin wykonać od tacy ociekowej jednostki klimatyzacyjnej ze spadkiem min 1% w kierunku odprowadzenia.
Włączenie do pionu kanalizacji nalesy wykonać poprzez syfon.
Wszystkie przewody elektryczne i sterownicze poza wiązką chłodniczą prowadzić w rurkach peszla lub korytkach elektrycznych.
Instalację czynnika chłodniczego przed przyłączeniem do urządzeń nalesy oczyścić, wykonać próbę ciśnieniową szczelności suchym azotem, przepłukać i następnie podłączyć do urządzeń klimatyzacji.
Po starannym podłączeniu nalesy wytworzyć w instalacji prósnię i otworzyć zawory odcinające przy urządzeniach i napełnić czynnikiem chłodniczym.
Przejścia przewodów przez ściany izolowane będą pianka poliuretanową.
Uwagi montasowe
Montas i uruchomienie instalacji klimatyzacji musi być wykonane przez autoryzowany serwis.
Zwraca się szczególną uwagę na prawidłowe wykonanie instalacji odprowadzenia skroplin, nalesy odprowadzić z 1% spadkiem do kanalizacji poprzez syfon.
Instalację wentylacji i klimatyzacji wykonać wg wymogów „Warunków wykonania i odbioru instalacji wentylacyjnych” – zeszyt 5, wydanie COBRTI INSTAL 2002r. oraz wymogów technicznych dostawców materiałów i urządzeń.
Bilans zysków ciepła
|
numer pomieszczenia |
nazwa pomieszczenia |
powierzchnia |
wysokość |
kubatura |
ilość osób |
zyski ciepła |
jednostkowe zyski ciepła |
|
m2 |
m |
m3 |
os |
W |
W/m2 |
||
|
O.O1 |
Pracownia | ||||||
|
O.O2 |
Pracownia | ||||||
|
O.O3 |
Pracownia | ||||||
|
O.O4 |
Pracownia | ||||||
|
O.O5 |
Pracownia | ||||||
|
O.O6 |
Pracownia | ||||||
|
H706 |
Pracownia | ||||||
|
O3 |
Pokój | ||||||
|
O4 |
Pokój | ||||||
|
O7 |
Pokój | ||||||
|
O9 |
Biuro | ||||||
|
Biuro | |||||||
|
Biuro | |||||||
|
Biuro | |||||||
|
Biuro | |||||||
|
Biuro | |||||||
|
Biuro | |||||||
|
Biuro | |||||||
|
Biuro | |||||||
|
Biuro | |||||||
|
Biuro | |||||||
|
Biuro | |||||||
|
Biuro | |||||||
|
Biuro | |||||||
|
Biuro | |||||||
|
Biuro | |||||||
|
Biuro | |||||||
|
Biuro | |||||||
|
Biuro | |||||||
|
Biuro | |||||||
|
Biuro | |||||||
|
Biuro | |||||||
|
Biuro | |||||||
|
Biuro | |||||||
|
H102 |
Biuro | ||||||
|
H104 |
Biuro | ||||||
|
H105 |
Biuro | ||||||
|
H112 |
Biuro | ||||||
|
H113 |
Biuro | ||||||
|
H114 |
Biuro | ||||||
|
H115 |
Biuro | ||||||
|
H202 |
Biuro | ||||||
|
H203 |
Biuro |
istn | |||||
|
H204 |
Biuro |
istn | |||||
|
H213 |
Biuro | ||||||
|
H214 |
Biuro | ||||||
|
H215 |
Biuro | ||||||
|
H217 |
Biuro |
| |||||
|
H218 |
Biuro | ||||||
|
H302 |
biuro | ||||||
|
H304 |
Biuro | ||||||
|
H305 |
biuro | ||||||
|
H306 |
Biuro | ||||||
|
H312 |
Biuro | ||||||
|
H313 |
Biuro | ||||||
|
H314 |
Biuro | ||||||
|
H315 |
Biuro | ||||||
|
H402 |
Biuro | ||||||
|
H403 |
Biuro | ||||||
|
H404 |
Biuro | ||||||
|
H405 |
Biuro | ||||||
|
H411 |
Biuro | ||||||
|
H412 |
Biuro | ||||||
|
H413 |
Biuro | ||||||
|
H415 |
Biuro | ||||||
|
H416 |
Biuro | ||||||
|
H502 |
Biuro | ||||||
|
H503 |
Biuro | ||||||
|
H506 |
Biuro | ||||||
|
H511 |
Biuro | ||||||
|
H512 |
Biuro | ||||||
|
H513 |
Biuro | ||||||
|
H514 |
Biuro | ||||||
|
H602 |
Biuro | ||||||
|
H603 |
Biuro | ||||||
|
H604 |
Biuro | ||||||
|
H611 |
Biuro | ||||||
|
H612 |
Biuro | ||||||
|
H613 |
Biuro | ||||||
|
H614 |
Biuro | ||||||
|
H702 |
Biuro | ||||||
|
H703 |
Biuro | ||||||
|
H704 |
Biuro | ||||||
|
H711 |
Biuro | ||||||
|
H712 |
Biuro | ||||||
|
H713 |
Biuro | ||||||
|
H714 |
Biuro | ||||||
|
H717 |
Biuro | ||||||
|
H802 |
Biuro | ||||||
|
H803 |
Biuro | ||||||
|
H804 |
Biuro | ||||||
|
H808 |
Biuro | ||||||
|
H811 |
Biuro | ||||||
|
H812 |
Biuro | ||||||
|
H813 |
Biuro | ||||||
|
H814 |
Biuro |
Dobór urządzeń

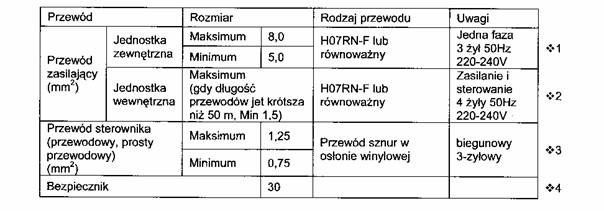

Wytyczne elektryczne
Przewidzieć zasilanie następujących odbiorników:
Seria URFJ (linie K-O1 … K-O7)
Jednostkę nalesy zawsze uziemić.
Całkowita
długość przewodów:
Załączono
Usyj zabezpieczenia rósnicowo-prądowego 30 mA lub większego.
Zestawienie zasadnicze materiału
|
Lp. |
Wyszczególnienie |
J.m. |
Ilość |
Uwagi |
|
LINIA K-1 |
||||
|
Inwerter
typu Multi Split seria M jednostka zewnętrzna AOYA Qchł = 5,4 kW Qgrz = 6,8 kW jednostki wewnętrzne ścienne ASYA 07 LA Qchł = 2,3 kW Qgrz = 2,7 kW pakiet czynnika chłodniczego z przewodem komunikacyjnym prowadzony w listwie instalacyjnej PCV f f f f f f odprowadzenie skroplin z rury polipropylenowej PN 20 DN 20 DN 32 syfon |
szt. szt. mb mb mb mb mb szt. | |||
|
LINIA K-B1 |
||||
|
Inwerter
typu Multi Split seria M jednostka zewnętrzna Qchł = 8,0 kW Qgrz = 9,6 kW jednostki wewnętrzne ścienne ASYA 07 LA Qchł = 2,3 kW Qgrz = 2,7 kW ASYA 12 LA Qchł = 3,5 kW Qgrz = 3,8 kW pakiet czynnika chłodniczego z przewodem komunikacyjnym prowadzony w listwie instalacyjnej PCV f f f f f f odprowadzenie skroplin z rury polipropylenowej PN 20 DN 20 DN 32 syfon |
szt. szt. szt. mb mb mb mb mb szt. |
| ||
|
LINIA K-B2 |
||||
|
Inwerter
typu Multi Split seria M jednostka zewnętrzna Qchł = 5,4 kW Qgrz = 6,8 kW jednostki wewnętrzne ścienne ASYA 07 LA Qchł = 2,3 kW Qgrz = 2,7 kW ASYA O9 LA Qchł = 2,7 kW Qgrz = 3,3 kW pakiet czynnika chłodniczego z przewodem komunikacyjnym prowadzony w listwie instalacyjnej PCV f f f f f f odprowadzenie skroplin z rury polipropylenowej PN 20 DN 20 DN 32 syfon |
szt. szt. szt. mb mb mb mb mb szt. | |||
|
LINIA K-B3 |
||||
|
Inwerter
typu Multi Split seria M jednostka zewnętrzna AOYA Qchł = 5,4 kW Qgrz = 6,8 kW jednostki wewnętrzne ścienne ASYA 07 LA Qchł = 2,3 kW Qgrz = 2,7 kW pakiet czynnika chłodniczego z przewodem komunikacyjnym prowadzony w listwie instalacyjnej PCV f f f f f f odprowadzenie skroplin z rury polipropylenowej PN 20 DN 20 DN 32 |
szt. szt. mb mb mb mb mb | |||
|
LINIA K-B4 |
||||
|
Inwerter
typu Multi Split seria M jednostka zewnętrzna Qchł = 8,0 kW Qgrz = 9,6 kW jednostki wewnętrzne ścienne ASYA 09 LA Qchł = 2,7 kW Qgrz = 3,3 kW ASYA 12 LA Qchł = 3,5 kW Qgrz = 3,8 kW pakiet czynnika chłodniczego z przewodem komunikacyjnym prowadzony w listwie instalacyjnej PCV f f f f f f odprowadzenie skroplin z rury polipropylenowej PN 20 DN 20 DN 32 syfon |
szt. szt. szt. mb mb mb mb mb szt. | |||
|
LINIA K-B5 |
||||
|
Inwerter
typu Multi Split seria M jednostka zewnętrzna Qchł = 8,0 kW Qgrz = 9,6 kW jednostki wewnętrzne ścienne ASYA 07 LA Qchł = 2,3 kW Qgrz = 2,7 kW ASYA 12 LA Qchł = 3,5 kW Qgrz = 3,8 kW ASYA 14 LA Qchł = 4,2 kW Qgrz = 4,8 kW pakiet czynnika chłodniczego z przewodem komunikacyjnym prowadzony w listwie instalacyjnej PCV f f f f f f odprowadzenie skroplin z rury polipropylenowej PN 20 DN 20 DN 32 syfon |
szt. szt. szt. szt. mb mb mb mb mb szt. | |||
|
LINIA K-B6 |
||||
|
Inwerter
typu Multi Split seria M jednostka zewnętrzna Qchł = 8,0 kW Qgrz = 9,6 kW jednostki wewnętrzne ścienne ASYA 07 LA Qchł = 2,3 kW Qgrz = 2,7 kW ASYA 12 LA Qchł = 3,5 kW Qgrz = 3,8 kW pakiet czynnika chłodniczego z przewodem komunikacyjnym prowadzony w listwie instalacyjnej PCV f f f f f f f f odprowadzenie skroplin z rury polipropylenowej PN 20 DN 20 DN 32 syfon |
szt. szt. szt. mb mb mb mb mb mb szt. | |||
|
LINIA K-B7 |
||||
|
Inwerter
typu Multi Split seria M jednostka zewnętrzna Qchł = 6,8 kW Qgrz = 8,0 kW jednostki wewnętrzne ścienne ASYA 12 LA Qchł = 3,5 kW Qgrz = 3,8 kW ASYA 14 LA Qchł = 4,2 kW Qgrz = 4,8 kW pakiet czynnika chłodniczego z przewodem komunikacyjnym prowadzony w listwie instalacyjnej PCV f f f f odprowadzenie skroplin z rury polipropylenowej PN 20 DN 20 DN 32 syfon |
szt. szt. szt. mb mb mb mb szt. | |||
|
LINIA K-B8 |
||||
|
Inwerter
typu Multi Split seria M jednostka zewnętrzna Qchł = 8,0 kW Qgrz = 9,6 kW jednostki wewnętrzne ścienne ASYA 09 LA Qchł = 2,7 kW Qgrz = 3,3 kW ASYA 18 LA Qchł = 5,0 kW Qgrz = 6,0 kW pakiet czynnika chłodniczego z przewodem komunikacyjnym prowadzony w listwie instalacyjnej PCV f f f f f f odprowadzenie skroplin z rury polipropylenowej PN 20 DN 20 DN 32 syfon |
szt. szt. szt. mb mb mb mb mb szt. | |||
|
LINIA K-H1 |
||||
|
Inwerter
typu Multi Split seria M jednostka zewnętrzna Qchł = 8,0 kW Qgrz = 9,6 kW jednostki wewnętrzne ścienne ASYA 07 LA Qchł = 2,3 kW Qgrz = 2,7 kW ASYA 09 LA Qchł = 2,7 kW Qgrz = 3,3 kW ASYA 14 LA Qchł = 4,2 kW Qgrz = 4,8 kW pakiet czynnika chłodniczego z przewodem komunikacyjnym prowadzony w listwie instalacyjnej PCV f f f f f f odprowadzenie skroplin z rury polipropylenowej PN 20 DN 20 DN 32 syfon |
szt. szt. szt. szt. mb mb mb mb mb szt. | |||
|
LINIA K-H3 |
||||
|
Inwerter
typu Multi Split seria M jednostka zewnętrzna Qchł = 8,0 kW Qgrz = 9,6 kW jednostki wewnętrzne ścienne ASYA 07 LA Qchł = 2,3 kW Qgrz = 2,7 kW ASYA 09 LA Qchł = 2,7 kW Qgrz = 3,3 kW pakiet czynnika chłodniczego z przewodem komunikacyjnym prowadzony w listwie instalacyjnej PCV f f f f f f f f odprowadzenie skroplin z rury polipropylenowej PN 20 DN 20 DN 32 syfon |
szt. szt. szt. mb mb mb mb mb mb szt. | |||
|
LINIA K-H4 |
||||
|
Inwerter
typu Multi Split seria M jednostka zewnętrzna Qchł = 8,0 kW Qgrz = 9,6 kW jednostki wewnętrzne ścienne ASYA 07 LA Qchł = 2,3 kW Qgrz = 2,7 kW pakiet czynnika chłodniczego z przewodem komunikacyjnym prowadzony w listwie instalacyjnej PCV f f f f f f f f odprowadzenie skroplin z rury polipropylenowej PN 20 DN 20 DN 32 syfon |
szt. szt. mb mb mb mb mb mb szt. | |||
|
LINIA K-H5 |
||||
|
Inwerter
typu Multi Split seria M jednostka zewnętrzna Qchł = 8,0 kW Qgrz = 9,6 kW jednostki wewnętrzne ścienne ASYA 07 LA Qchł = 2,3 kW Qgrz = 2,7 kW ASYA 12 LA Qchł = 3,5 kW Qgrz = 3,8 kW pakiet czynnika chłodniczego z przewodem komunikacyjnym prowadzony w listwie instalacyjnej PCV f f f f f f odprowadzenie skroplin z rury polipropylenowej PN 20 DN 20 DN 32 syfon |
szt. szt. szt. mb mb mb mb mb szt. | |||
|
LINIA K-H6 |
||||
|
Inwerter
typu Multi Split seria M jednostka zewnętrzna Qchł = 5,4 kW Qgrz = 6,8 kW jednostki wewnętrzne ścienne ASYA 07 LA Qchł = 2,3 kW Qgrz = 2,7 kW pakiet czynnika chłodniczego z przewodem komunikacyjnym prowadzony w listwie instalacyjnej PCV f f f f f f f f odprowadzenie skroplin z rury polipropylenowej PN 20 DN 20 DN 32 syfon |
szt. szt. mb mb mb mb mb mb szt. | |||
|
LINIA K-H7 |
||||
|
Inwerter
typu Multi Split seria M jednostka zewnętrzna Qchł = 5,4 kW Qgrz = 6,8 kW jednostki wewnętrzne ścienne ASYA 07 LA Qchł = 2,3 kW Qgrz = 2,7 kW ASYA 12 LA Qchł = 3,5 kW Qgrz = 3,8 kW pakiet czynnika chłodniczego z przewodem komunikacyjnym prowadzony w listwie instalacyjnej PCV f f f f f f f f odprowadzenie skroplin z rury polipropylenowej PN 20 DN 20 DN 32 syfon |
szt. szt. szt. mb mb mb mb mb mb szt. | |||
|
LINIA K-H8 |
||||
|
Inwerter
typu Multi Split seria M jednostka zewnętrzna Qchł = 8,0 kW Qgrz = 9,6 kW jednostki wewnętrzne ścienne ASYA 07 LA Qchł = 2,3 kW Qgrz = 2,7 kW ASYA 12 LA Qchł = 3,5 kW Qgrz = 3,8 kW pakiet czynnika chłodniczego z przewodem komunikacyjnym prowadzony w listwie instalacyjnej PCV f f f f f f f f odprowadzenie skroplin z rury polipropylenowej PN 20 DN 20 DN 32 syfon |
szt. szt. szt. mb mb mb mb mb mb szt. | |||
|
LINIA K-H1P |
||||
|
Inwerter
typu Multi Split seria M jednostka zewnętrzna Qchł = 8,0 kW Qgrz = 9,6 kW jednostki wewnętrzne ścienne ASYA 07 LA Qchł = 2,3 kW Qgrz = 2,7 kW ASYA 12 LA Qchł = 3,5 kW Qgrz = 3,8 kW pakiet czynnika chłodniczego z przewodem komunikacyjnym prowadzony w listwie instalacyjnej PCV f f f f f f f f odprowadzenie skroplin z rury polipropylenowej PN 20 DN 20 DN 32 syfon |
szt. szt. szt. mb mb mb mb mb mb szt. |
| ||
|
LINIA K-H21 |
||||
|
Inwerter
typu Multi Split seria M jednostka zewnętrzna Qchł = 8,0 kW Qgrz = 9,6 kW jednostki wewnętrzne ścienne ASYA 07 LA Qchł = 2,3 kW Qgrz = 2,7 kW ASYA 12 LA Qchł = 3,5 kW Qgrz = 3,8 kW pakiet czynnika chłodniczego z przewodem komunikacyjnym prowadzony w listwie instalacyjnej PCV f f f f f f odprowadzenie skroplin z rury polipropylenowej PN 20 DN 20 DN 32 |
szt. szt. szt. mb mb mb mb mb | |||
|
LINIA K-H22 |
||||
|
Inwerter
typu Multi Split seria M jednostka zewnętrzna Qchł = 5,4 kW Qgrz = 6,8 kW jednostki wewnętrzne ścienne ASYA 07 LA Qchł = 2,3 kW Qgrz = 2,7 kW pakiet czynnika chłodniczego z przewodem komunikacyjnym prowadzony w listwie instalacyjnej PCV f f f f f f odprowadzenie skroplin z rury polipropylenowej PN 20 DN 20 DN 32 syfon |
szt. szt. mb mb mb mb mb szt. | |||
|
LINIA K-H3P |
||||
|
Inwerter
typu Multi Split seria M jednostka zewnętrzna Qchł = 8,0 kW Qgrz = 9,6 kW jednostki wewnętrzne ścienne ASYA 07 LA Qchł = 2,3 kW Qgrz = 2,7 kW ASYA 12 LA Qchł = 3,5 kW Qgrz = 3,8 kW pakiet czynnika chłodniczego z przewodem komunikacyjnym prowadzony w listwie instalacyjnej PCV f f f f f f f f odprowadzenie skroplin z rury polipropylenowej PN 20 DN 20 DN 32 syfon |
szt. szt. szt. mb mb mb mb mb mb szt. | |||
|
LINIA K-H41 |
||||
|
Inwerter
typu Multi Split seria M jednostka zewnętrzna Qchł = 5,4 kW Qgrz = 6,8 kW jednostki wewnętrzne ścienne ASYA 07 LA Qchł = 2,3 kW Qgrz = 2,7 kW ASYA 12 LA Qchł = 3,5 kW Qgrz = 3,8 kW pakiet czynnika chłodniczego z przewodem komunikacyjnym prowadzony w listwie instalacyjnej PCV f f f f odprowadzenie skroplin z rury polipropylenowej PN 20 DN 20 DN 32 |
szt. szt. szt. mb mb mb mb | |||
|
LINIA K-H42 |
||||
|
Inwerter
typu Multi Split seria M jednostka zewnętrzna Qchł = 5,4 kW Qgrz = 6,8 kW jednostki wewnętrzne ścienne ASYA 07 LA Qchł = 2,3 kW Qgrz = 2,7 kW pakiet czynnika chłodniczego z przewodem komunikacyjnym prowadzony w listwie instalacyjnej PCV f f f f f f odprowadzenie skroplin z rury polipropylenowej PN 20 DN 20 DN 32 syfon |
szt. szt. mb mb mb mb mb szt. | |||
|
LINIA K-H5P |
||||
|
Inwerter
typu Multi Split seria M jednostka zewnętrzna Qchł = 8,0 kW Qgrz = 9,6 kW jednostki wewnętrzne ścienne ASYA 07 LA Qchł = 2,3 kW Qgrz = 2,7 kW ASYA 12 LA Qchł = 3,5 kW Qgrz = 3,8 kW pakiet czynnika chłodniczego z przewodem komunikacyjnym prowadzony w listwie instalacyjnej PCV f f f f f f f f odprowadzenie skroplin z rury polipropylenowej PN 20 DN 20 DN 32 |
szt. szt. szt. mb mb mb mb mb mb | |||
|
LINIA K-H6P |
||||
|
Inwerter
typu Multi Split seria M jednostka zewnętrzna Qchł = 8,0 kW Qgrz = 9,6 kW jednostki wewnętrzne ścienne ASYA 07 LA Qchł = 2,3 kW Qgrz = 2,7 kW ASYA 12 LA Qchł = 3,5 kW Qgrz = 3,8 kW pakiet czynnika chłodniczego z przewodem komunikacyjnym prowadzony w listwie instalacyjnej PCV f f f f f f f f odprowadzenie skroplin z rury polipropylenowej PN 20 DN 20 DN 32 syfon |
szt. szt. szt. mb mb mb mb mb mb szt. | |||
|
LINIA K-H7P |
||||
|
Inwerter
typu Multi Split seria M jednostka zewnętrzna Qchł = 8,0 kW Qgrz = 9,6 kW jednostki wewnętrzne ścienne ASYA 07 LA Qchł = 2,3 kW Qgrz = 2,7 kW pakiet czynnika chłodniczego z przewodem komunikacyjnym prowadzony w listwie instalacyjnej PCV f f f f f f f f odprowadzenie skroplin z rury polipropylenowej PN 20 DN 20 DN 32 syfon |
szt. szt. mb mb mb mb mb mb szt. | |||
|
LINIA K-H8P |
||||
|
Inwerter
typu Multi Split seria M jednostka zewnętrzna Qchł = 8,0 kW Qgrz = 9,6 kW jednostki wewnętrzne ścienne ASYA 07 LA Qchł = 2,3 kW Qgrz = 2,7 kW ASYA 12 LA Qchł = 3,5 kW Qgrz = 3,8 kW pakiet czynnika chłodniczego z przewodem komunikacyjnym prowadzony w listwie instalacyjnej PCV f f f f f f f f odprowadzenie skroplin z rury polipropylenowej PN 20 DN 20 DN 32 syfon |
szt. szt. szt. mb mb mb mb mb mb szt. | |||
|
LINIA K-O1 |
||||
|
Inwerter seria VRF J prod. Fujitsu jednostka zewnętrzna Qchł = 15,2 kW Qgrz = 16,6 kW jednostka wewnętrzna ścienna AS 24 UFAJR Qchł = 6,9 kW Qgrz = 7,8 kW pakiet czynnika chłodniczego z przewodem komunikacyjnym prowadzony w listwie instalacyjnej PCV f f f f trójnik URT-B5-P4U zawór rozpręsny UTR-EV2 odprowadzenie skroplin z rury polipropylenowej PN 20 DN 20 DN 32 syfon |
szt. szt. mb mb szt. szt. mb mb szt. | |||
|
LINIA K-O2 |
||||
|
Inwerter seria VRF J prod. Fujitsu jednostka zewnętrzna Qchł = 15,2 kW Qgrz = 16,6 kW jednostka wewnętrzna ścienna AS 24 UFAJR Qchł = 6,9 kW Qgrz = 7,8 kW pakiet czynnika chłodniczego z przewodem komunikacyjnym prowadzony w listwie instalacyjnej PCV f f f f trójnik URT-B5-P4U zawór rozpręsny UTR-EV2 odprowadzenie skroplin z rury polipropylenowej PN 20 DN 20 |
szt. szt. mb mb szt. szt. mb | |||
|
LINIA K-O3 |
||||
|
Inwerter seria VRF J prod. Fujitsu jednostka zewnętrzna Qchł = 15,2 kW Qgrz = 16,6 kW jednostka wewnętrzna ścienna AS 24 UFAJR Qchł = 6,9 kW Qgrz = 7,8 kW pakiet czynnika chłodniczego z przewodem komunikacyjnym prowadzony w listwie instalacyjnej PCV f f f f trójnik URT-B5-P4U zawór rozpręsny UTR-EV2 odprowadzenie skroplin z rury polipropylenowej PN 20 DN 20 |
szt. szt. mb mb szt. szt. mb | |||
|
LINIA K-O4 |
||||
|
Inwerter seria VRF J prod. Fujitsu jednostka zewnętrzna Qchł = 15,2 kW Qgrz = 16,6 kW jednostka wewnętrzna ścienna AS 24 UFAJR Qchł = 6,9 kW Qgrz = 7,8 kW pakiet czynnika chłodniczego z przewodem komunikacyjnym prowadzony w listwie instalacyjnej PCV f f f f trójnik URT-B5-P4U zawór rozpręsny UTR-EV2 odprowadzenie skroplin z rury polipropylenowej PN 20 DN 20 |
szt. szt. mb mb szt. szt. mb | |||
|
LINIA K-O5 |
||||
|
Inwerter seria VRF J prod. Fujitsu jednostka zewnętrzna Qchł = 15,2 kW Qgrz = 16,6 kW jednostka wewnętrzna ścienna AS 24 UFAJR Qchł = 6,9 kW Qgrz = 7,8 kW pakiet czynnika chłodniczego z przewodem komunikacyjnym prowadzony w listwie instalacyjnej PCV f f f f trójnik URT-B5-P4U zawór rozpręsny UTR-EV2 odprowadzenie skroplin z rury polipropylenowej PN 20 DN 20 |
szt. szt. mb mb szt. szt. mb | |||
|
LINIA K-O6 |
||||
|
Inwerter seria VRF J prod. Fujitsu jednostka zewnętrzna Qchł = 15,2 kW Qgrz = 16,6 kW jednostka wewnętrzna ścienna AS 24 UFAJR Qchł = 6,9 kW Qgrz = 7,8 kW pakiet czynnika chłodniczego z przewodem komunikacyjnym prowadzony w listwie instalacyjnej PCV f f f f trójnik URT-B5-P4U zawór rozpręsny UTR-EV2 odprowadzenie skroplin z rury polipropylenowej PN 20 DN 20 |
szt. szt. mb mb szt. szt. mb | |||
|
LINIA K-O7 |
||||
|
Inwerter seria VRF J prod. Fujitsu jednostka zewnętrzna Qchł = 15,2 kW Qgrz = 16,6 kW jednostka wewnętrzna ścienna AS 24 UFAJR Qchł = 6,9 kW Qgrz = 7,8 kW pakiet czynnika chłodniczego z przewodem komunikacyjnym prowadzony w listwie instalacyjnej PCV f f f f trójnik URT-B5-P4U zawór rozpręsny UTR-EV2 odprowadzenie skroplin z rury polipropylenowej PN 20 DN 20 |
szt. szt. mb mb szt. szt. mb | |||
|
LINIA K – pom. 204, 203 - istniejąca |
||||
|
Demontas i ponowny montas w innym miejscu jednostki zewnętrznej pakiet czynnika chłodniczego z przewodem komunikacyjnym prowadzony w listwie instalacyjnej PCV f f |
mb | |||
|
Politica de confidentialitate | Termeni si conditii de utilizare |
Vizualizari: 1387
Importanta:
Termeni si conditii de utilizare | Contact
© SCRIGROUP 2024 . All rights reserved
