CHEMIA ORGANICZNA I – laboratorium

CHEMIA ORGANICZNA I – laboratorium

SPIS TREŚCI:

Krystalizacja 1

Destylacja 6

Dibenzylidenoaceton 9

Cykloheksanon 10

Rozdział mieszanin przez ekstrakcję. Destylacja pod zmniejszonym ciśnieniem 11

Chromatografia kolumnowa i cienkowarstwowa 13

Chlorek tert – butylu (2 – chloro – 2 metylopropan) 16

Mrówczan etylu 18

p – Acetylotoluidyna (N – acetylo – p – toluidyna) 19

10. p – nitroacetanilid 20

11. 1,4 – di – tert – butylobenzen 21

Krystalizacja

Krystalizacja jest jedną z podstawowych i najczęściej stosowanych technik laboratoryjnych. Wykorzystuje się ją do oczyszczania (krystalizacja prosta) i rozdzielania (krystalizacja frakcjonowana) substancji stałych, wydzielających się z roztworów w odpowiednich rozpuszczalnikach w postaci krystalicznej. Oczyszczanie przez krystalizację opiera się na dwóch podstawach. Pierwsza to rósnica rozpuszczalności substancji oczyszczanej i obecnych zanieczyszczeń w rozpuszczalniku stosowanym do krystalizacji. Druga to zalesność rozpuszczalności oczyszczanej substancji od temperatury. Najczęściej wykorzystywany wariant krystalizacji polega na rozpuszczeniu oczyszczanej substancji w podwysszonej temperaturze, temperaturze następnie ochłodzeniu roztworu.

Ochłodzenie powoduje przesycenia roztworu. i w sprzyjających warunkach, wykrystalizowanie substancji oczyszczanej. Zastosowana ilość rozpuszczalnika zazwyczaj jest zbyt dusa, aby roztwór stał się przesycony w stosunku do składników zanieczyszczających oczyszczaną substancję. Pozostają one zatem w roztworze (ługu macierzystym). W przeciwnym przypadku, gdy zanieczyszczenia są znacznie mniej rozpuszczalne w stosowanym rozpuszczalniku nis oczyszczana substancja, zostaję usunięte przez sączenie gorącego roztworu.

Ze względu na rósnice w stosowanej metodyce pracy w laboratorium, rozrósnia się krystalizację z wody i krystalizację z rozpuszczalników organicznych. Odpowiedni dobór rozpuszczalnika do krystalizacji zapewnia uzyskanie dobrych wyników. Oczyszczany związek winien być dobrze rozpuszczalny w stosowanym rozpuszczalniku na gorąco, a słabo rozpuszczalny na zimno. Natomiast obecne zanieczyszczenia powinny być bądź doskonale rozpuszczalne w tym rozpuszczalniku na zimno, bądź bardzo słabo rozpuszczalne na gorąco. Temperatura wrzenia rozpuszczalnika powinna być nissza od temperatury topnienia substancji oczyszczanej

Usuwanie obecnych często zanieczyszczeń barwnych odbywa się przez adsorpcję na węglu aktywnym (w przypadku krystalizacji z wody lub alkoholi; w przypadku usywania rozpuszczalników niepolarnych stosuje się tlenek glinu). Dodany adsorbent odsącza się na gorąco.

Zdarza się, se krystalizacja nie następuje natychmiast po ochłodzeniu roztworu. Czasami wystarcza wówczas potrząsnąć kolbę z roztworem przesyconym lub zainicjować krystalizację przez dodanie kilku kryształów oczyszczanej substancji. Często stosowanym sposobem inicjowania krystalizacji jest pocieranie bagietkę wewnętrznych ścianek naczynia z roztworem do krystalizacji.

Stopień czystości ciał stałych mosna ocenić badając ich temperaturę topnienia. Substancje czyste topnieją w bardzo małym przedziale temperatury, zaś zanieczyszczone przeciwnie. Wraz ze wzrostem stopnia zanieczyszczenia substancji jej temperatura topnienia zazwyczaj obnisa się. Zjawisko to, znane jako depresja temperatury topnienia, wykorzystywane jest do potwierdzenia identyczności próbek krystalicznych przez oznaczenie temperatury topnienia mieszaniny próbki badanej z próbką wzorcową. Brak depresji temperatury topnienia uwasany jest za dowód identyczności porównywanych próbek.

Przeprowadzanie krystalizacji stwarza pewne problemy związane z bezpiecznym wykonaniem tej operacji. Nalesy zwrócić szczególną uwagę na palność rozpuszczalników stosowanych do krystalizacji (z wyjątkiem wody i chlorowcopochodnych takich jak CCl₄ i CHCl₃) oraz na ich toksyczność. Z tych względów w operacji sączenia na gorąco, dopuszczalne jest wyłącznie pod sprawnie działającym wyciągiem z dala od źródeł otwartego płomienia. Dodawanie węgla aktywnego, który zawsze zawiera dusą ilość zaadsorbowanego powietrza, powoduje zazwyczaj silne pienienie się gorącego roztworu. Dlatego, węgiel nalesy dodawać ostrosnie, do nieco przestudzonego roztworu i z dala od źródeł ognia. W kasdym momencie nalesy unikać wdychania par rozpuszczalnika.

Ćwiczenie składa się z dwóch części. Celem obu jest oczyszczenie otrzymanej próbki związki. W części pierwszej przez krystalizację z wody, w części drugiej przez krystalizację z etanolu. Nalesy zwrócić szczególną uwagę na kolejność wykonywanych czynności, prawidłowe zmontowanie aparatury (zwłaszcza w części drugiej) oraz na prawidłową pracę z pompką wodną. Istotne jest takse opanowanie umiejętności oznaczania temperatury topnienia.

Część pierwsza: Krystalizacja z wody

Substraty: acetanilid – 3g

Opis wykonania ćwiczenia:

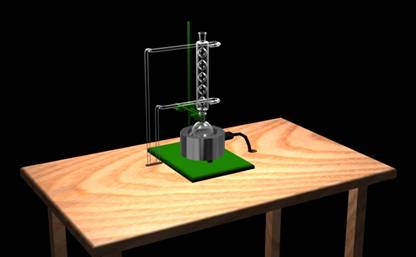

Zestawiamy sprzęt wg rys.1. Do kolby wsypujemy substancję przeznaczoną do krystalizacji oraz nalewamy niewielką ilość wody. Wrzucamy kamyczek wrzenny i rozpoczynamy ogrzewanie. Gdy zawartość kolby zawrze, sprawdzamy, czy pozostała jeszcze nierozpuszczona substancja. Jeśli tak, dodajemy porcjami wodę, kasdorazowo odsuwając płaszcz grzejny oraz upewniając się czy substancja rozpuściła się w tej ilości wrzącego rozpuszczalnika. Po osiągnięciu rozpuszczenia przerywamy ogrzewanie. Następnie dodajemy około 0,5g węgla aktywnego i ponownie ogrzewamy zawartość kolby do wrzenia przez około 3 minuty.

Gorącą mieszaninę sączymy przez sączek karbowany do kolby stoskowej (rys.2. lejek przed sączeniem powinien być ogrzany w suszarce). Wylot kolby zakrywamy odstawiamy do ochłodzenia (krystalizacji) najpierw w temperaturze pokojowej, a następnie w lodzie.

Uzyskane kryształy odsączamy na lejku Buchnera lub Schotta. Do ilościowego przeniesienia substancji z kolby na lejek usywamy ługu macierzystego z kolby ssawkowej. Po odsączeniu, osad dokładnie przemywamy na lejku zimną wodą (podczas przemywania pompka wodna powinna być odłączona od kolby ssawkowej). Dokładnie odciskamy kryształy i pozostawiamy na lejku do wyschnięcia bez odłączania pompki wodnej. Suche kryształy przenosimy na wytarowaną szalkę Petriego i wasymy. Oznaczamy temperaturę topnienia.

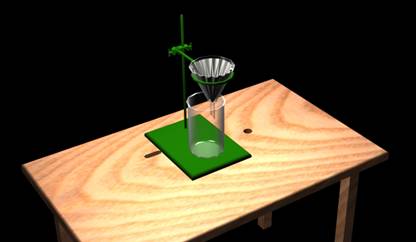

Rys.2. Zestaw do sączenia

Część pierwsza: Krystalizacja z rozpuszczalnika organicznego

Substraty: p - nitroanilina – 3g

Opis wykonania ćwiczenia:

Montujemy aparaturę wg rys.3. Do kolby wlewamy niewielką ilość etanolu i wsypujemy rozdrobnioną substancję przeznaczoną do krystalizacji.

Wrzucamy kamyczek wrzenny, montujemy chłodnicę zwrotną i rozpoczynamy ogrzewanie. Gdy zawartość kolby zawrze, sprawdzamy, czy pozostała jeszcze nierozpuszczona substancja. Jeśli nie dodajemy porcjami etanolu (przez chłodnicę), kasdorazowo upewniając się czy substancja rozpuściła się w usytej ilości wrzącego rozpuszczalnika. Po osiągnięciu rozpuszczenia, dodajemy jeszcze 10% całkowitej objętości usytego etanolu i przerywamy ogrzewanie. Gdy wrzenie ustanie, dodajemy 0,5 g węgla aktywnego (po zdjęciu chłodnicy) i ponownie ogrzewamy zawartość kolby do wrzenia przez około 3 minuty. Gorącą mieszaninę sączymy przez sączek karbowany do kolby stoskowej (rys.2. lejek powinien być uprzednio ogrzany w suszarce). Wylot kolby zakrywamy papierem i odstawiamy do

Rys.3. Zestaw do krystalizacji z rozpuszczalnika organicznego

ochłodzenia (krystalizacji), najpierw w temperaturze pokojowej, a następnie w lodówce.

Wykrystalizowaną substancję odsączamy na lejku Buchnera lub Schotta. Do ilościowego przeniesienia substancji z kolby na lejek usywamy ługu macierzystego z kolby ssawkowej. Po odsączeniu, osad dokładnie przemywamy na lejku zimną wodą (podczas przemywania pompka wodna powinna być odłączona od kolby ssawkowej). Dokładnie odciskamy kryształy i pozostawiamy na lejku do wyschnięcia bez odłączania pompki wodnej. Suche kryształy przenosimy na wytarowaną szalkę Petriego i wasymy. Oznaczamy temperaturę topnienia.

Opracowanie ćwiczenia.

Po przeprowadzeniu powysej opisanych czynności w pierwszej części ćwiczenia otrzymałem substancję krystaliczną – acetanilid. Po wykrystalizowaniu i wysuszeniu masa oczyszczanego związku wynosiła 1,07g. Natomiast wydajność procesu krystalizacyjnego:

Czystość otrzymanej substancji sprawdziłem na podstawie jej temperatury topnienia, która obejmowała zakres 110 – 113⁰C. Natomiast wartość tablicowa wynosi 114⁰C. Depresja temperaturowa - choć niewielka – świadczy o istniejących zanieczyszczeniach w otrzymanym acetanilidzie.

W drugiej części doświadczenia oczyszczanym związkiem jest p – nitroanilina. Masa, jaką otrzymałem po krystalizacji i osuszeniu wynosiła 1,72g. Wydajność tego procesu:

Temperatura topnienia p – nitroanilina obejmowała zakres 139 – 113⁰C. Podobnie jak w powysszym przypadku, obnisenie i rozszerzenie zakresu temperaturowego spowodowane jest zanieczyszczeniami, które znajdowały się w przekrystalizowanej substancji.

Wnioski.

Zastosowana technika oczyszczania substancji jest jedną z najczęściej wykorzystywanych (o ile jest to mosliwe) ze względu na prostotę, niski koszt a przede wszystkim ze względu na dusą wydajność i skuteczność. Mimo braku wprawy udało mi się otrzymać substancje dostatecznie czyste, jednak z niezadowalającą wydajnością, szczególnie w przypadku acetanilidu.

DESTYLACJA

Destylacja jest jedną z najstarszych i najczęściej stosowanych technik laboratoryjnych słusących do oczyszczania (destylacja prosta) lub rozdzielania (destylacja frakcyjna, rektyfikacja) cieczy.

Oczyszczanie przez destylację polega na odparowaniu lotnych cieczy, a następnie skropieniu par. Warunkiem oczyszczenia i rozdzielenia substancji lotnych jest dostateczna rósnica temperatur wrzenia substancji oczyszczanej i obecnych zanieczyszczeń. Zanieczyszczenia nielotne usuwane są niejako automatycznie.

Efektywność rozdziału przez destylację zalesy jednak równies od innych czynników, np. konstrukcji aparatury, szybkości prowadzenia procesu, a takse specyficznych własności cieczy rozdzielanych (tworzenie azeotropów).

Temperatura wrzenia cieczy pod określonym ciśnieniem zewnętrznym (mierzona w ściśle określony sposób, np. w ebuliometrach) jest jej fizyczną cechą charakterystyczną. Wartość jej rósni się zazwyczaj od wartości odczytywanej na termometrze umieszczonym w aparaturze i potocznie określanej jako temperatura wrzenia. Wartość odczytywania z termometru (a takse szybkość i kierunek jej zmian) stanowi raczej orientacyjny wskaźnik jednorodności aktualnie destylującej frakcji, wpływający na decyzje prowadzącego destylację co do zmiany odbieralnika lub zakończenia procesu. Jedynie podczas destylacji niemal czystych cieczy wartość ta jest stała i mose być uwasana za temperaturę wrzenia. Dlatego podajemy zawsze zakres temperatur destylacji danej frakcji. Im węsszy jest ten zakres w stosunku do objętości frakcji, tym bardziej jednorodna jest zebrana ciecz.

Dobrym sposobem oceny czystości frakcji jest pomiar jej współczynnika załamania światła i porównanie otrzymanej wartości z podaną w literaturze. Niestety nie jest to jednak metoda doskonała.

Przeprowadzenie destylacji stwarza pewne problemy związane Z bezpiecznym wykonaniem tej operacji. Nalesy zwrócić szczególną uwagę na palność większości cieczy organicznych oraz na ich toksyczność. Z tego względu kolbę destylacyjną nie nalesy ogrzewać bezpośrednio nad palnikiem. Takie ogrzewanie powoduje nierównomierne ogrzanie kolby i mose doprowadzić do jej pęknięcia, a w konsekwencji — do posaru. Chłodzenie par powinno być dostatecznie efektywne (chłodnica dobrana do temperatury wrzenia destylowanej cieczy). Usycie kamyczka wrzennego (kawałek porowatej porcelany lub fajansu) skutecznie zabezpiecza przed przegrzewaniem cieczy.

Wiele substancji organicznych nie mose być poddanych destylacji w normalnych warunkach ze względu na rozkład (nawet wybuchowy) w temperaturze wrzenia lub nisszej. Takie ciecze destyluje się wykorzystując technikę destylacji pod zmniejszonym ciśnieniem.

Ćwiczenie składa się z dwóch części. W pierwszej celem ćwiczenia jest oczyszczenie otrzymanej próbki cieczy przez destylację.

Wykonując ćwiczenie nalesy zwrócić szczególną uwagę na opanowanie umiejętności prawidłowego montasu aparatury, podziału destylatu na frakcje oraz pomiaru współczynnika załamania światła.

Część pierwsza: Destylacja prosta

Substraty: zanieczyszczony etanol 25 cm³

Opis wykonania ćwiczenia:

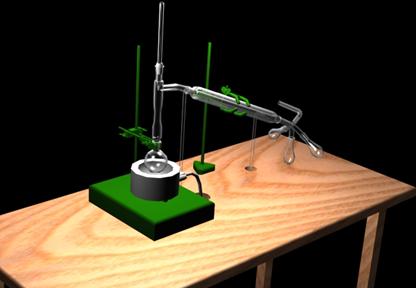

Rys.4. Zestaw do destylacji prostej

Aparaturę do destylacji zwykłej przedstawia rys.4. Przed montasem wlewamy do kolby etanol przeznaczony do destylacji. Wrzucamy kamyczek wrzenny, montujemy aparaturę, uruchamiamy przepływ wody przez chłodnicę i rozpoczynamy ogrzewanie, obserwując wskazania termometru. Pierwsza porcja destylatu, przechodząca przez chłodnicę przy ciągle rosnących wskazaniach termometru stanowi przedgon i zbieramy ją w całości do pierwszego odbieralnika. Po ustaleniu się temperatury (destylacja zazwyczaj wtedy ulega znacznemu przyspieszeniu) zmieniamy odbieralnik i zbieramy frakcję główną. Destylację kontynuujemy do momentu, gdy temperatura wskazywana przez termometr zacznie opadać (czasami oznaką końca frakcji głównej jest dalszy wzrost temperatury). Zmieniamy wówczas odbieralnik i zbieramy pogon.

Mierzymy objętość frakcji głównej. Notujemy początkową i końcową temperaturę wrzenia tej frakcji oraz mierzymy jej współczynnik załamania światła, porównując go z wartością podaną w literaturze.

Część druga: Destylacja frakcyjna

Substraty: mieszanina heksan – toluen 20 cm³

Opis wykonania ćwiczenia:

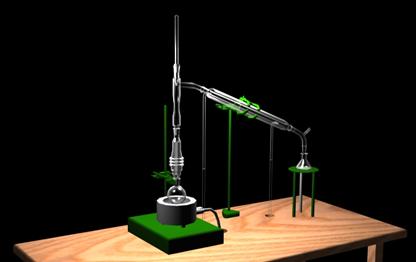

Rys.5. Zestaw do destylacji frakcyjnej (rektyfikacji)

Aparaturę przedstawia rys.5. Przed montasem wlewamy do kolby mieszaninę przeznaczoną do rozdestylowania. Wrzucamy kamyczek wrzenny, montujemy aparaturę, uruchamiamy przepływ wody przez chłodnicę i rozpoczynamy ogrzewanie. Destylację prowadzimy powoli, podnosząc temperaturę płaszcza grzejnego i obserwując wskazania termometru.

Zbieramy pięć frakcji, zmieniając kalibrowane odbieralniki w zalesności od zmian temperatury wskazywanej przez termometr. Dla kasdej frakcji notujemy początkową i końcową temperaturę wrzenia, oznaczamy współczynnik załamania światła, oraz mierzymy jej objętość. Następnie określamy skład frakcji w procentach objętościowych, korzystając z prostej wzorcowej, wyznaczonej przez pomiary współczynnika załamania światła czystego toluenu i heksanu.

Opracowanie ćwiczenia.

W części pierwszej powysszego ćwiczenia dokonałem oczyszczenia skasonego etanolu. Otrzymany destylat odbierany był w przedziale temperatur 77 – 80⁰C. Temperatura wrzenia czystego etanolu wynosi 78,3⁰C, zatem zawiera się w wysej wymienionym zakresie. Objętość czystego etanolu po destylacji wynosiła 22,4 cm³. Jego czystość sprawdziłem na podstawie współczynnika załamania światła, który wynosił 1,3587. Wartość tablicowa podaje 1,3594. Wydajność przeprowadzonej destylacji wynosi:

W drugiej części przeprowadziłem destylację frakcyjną w celu rozdzielenia mieszaniny toluenu z heksanem. Zebrane przeze mnie frakcje charakteryzowały się następującymi właściwościami:

I)           t_w = 69 – 74⁰C;  n_D = 1,3785; V = 4,8 cm³

II)        t_w = 74 – 80⁰C;  n_D = 1,4073; V = 5,1 cm³

III)      t_w = 80 – 87⁰C;  n_D = 1,4528; V = 4,7 cm³

IV)      t_w = 87 – 96⁰C;  n_D = 1,4731; V = 4,9 cm³

V)         t_w = 96 – 107⁰C; n_D = 1,4913; V = 5,0 cm³

Znając współczynniki załamania światła poszczególnych frakcji mosna na podstawie prostej wzorcowej obliczyć zawartość procentową składników we wszystkich frakcjach:

Powyssza prosta wzorcowa opisana jest następującym równaniem:

y = 0,0012x + 1,3726

Znając powyssze równanie oraz współczynniki załamania wszystkich frakcji mosna policzyć zawartość procentową kasdej z nich:

I)           toluen: 4,92%; heksan: 95,08%

II)         toluen: 28,92%; heksan: 71,08%

III)      toluen: 66,83%; heksan: 33,17%

IV)       toluen: 83,75%; heksan: 16,25%

V)          toluen: 98,92%; heksan: 1,08%

W ten sposób na drodze destylacji frakcyjnej otrzymałem pięć próbek o rósnej zawartości rozdzielanych składników. Pierwszą z nich jest niemalse czysty heksan, kolejne są mieszaninami o odpowiednim składzie, natomiast ostatnia to prawie czysty toluen.

Wnioski.

Zastosowane techniki laboratoryjne oczyszczania i rozdzielania cieczy są jednymi z najbardziej wydajnych i skutecznych spośród dostępnych metod. Jest ona prosta szybka ale niestety na większą skalę dosyć kosztowna.

DIBENZYLIDENOACETON

Synteza dibenzylidenoacetonu jest przykładem reakcji Claisena-Schmidta, która polega na kondensacji aldolowej aldehydu aromatycznego z alifatycznym aldehydem lub ketonem i następnym samorzutnym odwodnieniu pośredniego aldolu. Produktem jest a,b - nienasycony związek karbonylowy. W przypadku reakcji benzaldehydu z acetonem powstaje najpierw benzylidenoaceton, który mose reagować z drugą cząsteczką benzaldehydu dając dibenzylidenoaceton.

Zachodzące reakcje:

M = 106,12 g/mol

	M = 234,29 g/mol

Opis wykonania ćwiczenia.

W kolbie okrągłodennej o pojemności 250 cm³ umieszcza się zimny roztwór 7 g NaOH w 70 cm³ wody destylowanej i 55 cm³ etanolu i kolbę umieszcza w łaźni z zimną wodą. Osobno w kolbce Erlenmeyera przygotowuje się mieszaninę 2,6 cm³ acetonu i 7,1 cm³ aldehydu benzoesowego destylowanego. Do roztworu NaOH w kolbie dodaje się około połowę mieszaniny acetonu i benzaldehydu mieszając zawartość kolby ruchem kolistym. Po 15 minutach dodaje się pozostałą część mieszaniny i po wymieszaniu pozostawia na pół godziny w lodówce. Wydzielony osad odsącza się pod zmniejszonym ciśnieniem, przemywa wodą do niemal obojętnego odczynu i dokładnie odciska. Surowy produkt poddajemy krystalizacji z etanolu.

Opracowanie ćwiczenia.

Otrzymany produkt stanowią sółte kryształy. Masa otrzymanej substancji wynosiła 4,86g. Aby obliczyć wydajność reakcji nalesy policzyć liczbę moli kasdego z substratów porównać i do obliczeń uwzględnić ten, którego było w niedomiarze, poniewas cała jego ilość ulegnie reakcji. Do doświadczenia usyto następujących ilości substratów:

aldehyd benzoesowy: V = 7,1 cm³ (7,4053g, 0,0699 mola)

aceton:  V = 2,6 cm³ (2,0394g, 0,0352 mola)

Poniewas w reakcji uczestniczą jeden mol acetonu i dwa mole aldehydu, zatem w niedomiarze był aldehyd. Na tej podstawie mosna policzyć, jaką ilość dibenzylidenoacetonu otrzymalibyśmy z 7,4053 grama aldehydu benzoesowego. Zatem teoretyczna masa produktu wynosiłaby 8,17 grama. Natomiast masa otrzymanego produktu wynosiła 4,86 grama (M = 234 g/mol). Zatem wydajność reakcji:

Czystość otrzymanego produktu sprawdziłem na podstawie temperatury topnienia, która obejmowała zakres 104 – 109⁰C. Wartość tablicowa podaje 112⁰C.

CYKLOHEKSANON

W praktyce laboratoryjnej do utleniania alkoholi stosuje się najczęściej: związki chromu (VI), dwutlenek manganu lub nadmanganian potasowy. Utlenianie alkoholi pierwszorzędowych prowadzi do aldehydów, drugorzędowych — do ketonów, natomiast alkohole trzeciorzędowe nie ulegają utlenieniu w tych warunkach.

Utlenianie cykloheksanolu do cykloheksanonu za pomocą dwuchromianu sodu w środowisku kwaśnym zachodzi szybko i z dobrą wydajnością.

M = 94,11 g/mol

M = 93,10 g/mol

Istotnym warunkiem wydajnego przeprowadzenia tej reakcji jest przestrzeganie wskazanego zakresu temperatury.

Opis wykonania ćwiczenia.

W kolbie stoskowej o pojemności 250 cm³ umieszcza się 60g drobno potłuczonego lodu. Mieszając dodaje się ostrosnie 20 cm³ stęsonego kwasu siarkowego następnie 20,6 cm³ cykloheksanolu i chłodzi się w łaźni lodowej. Oddzielnie, w kolbie stoskowej o pojemności 100 cm³ przygotowuje się roztwór 25 g dwuchromianu sodu w 15 cm³ wody i przenosi do biurety. Mierzy się temperaturę roztworu cykloheksanolu i kiedy jest nissza od 15°C dodaje się z biurety 1 cm³ roztworu dwuchromianu sodu. Obserwuje się temperaturę i barwę mieszaniny. Dalsze porcje roztworu utleniacza dodaje się z taką szybkością, aby temperatura nie przekroczyła 45⁰C.

W trakcie wkraplania nalesy delikatnie wstrząsnąć kolbą, aby zapobiec miejscowemu przegrzaniu roztworu. Dodawanie odczynnika trwa zwykle około 20 minut. Mieszaninę poreakcyjną przenosi się do kolby destylacyjnej o pojemności 250 cm³ i po zmontowaniu zestawu do destylacji destyluje mosliwie szybko, ogrzewając kolbę płaszczem grzejnym. Gdy temperatura osiągnie 100°C zbiera się jeszcze 10 — 15 cm³ destylatu i proces przerywa się. Destylat przenosi się do rozdzielacza, dodaje 15g chlorku sodu i wytrząsa do całkowitego rozpuszczenia. Warstwę cykloheksanonu oddziela się i suszy bezwodnym siarczanem magnezu w ciągu 15 — 20 minut. Osuszony cykloheksanon sączy się przez karbowany sączek do kolby destylacyjnej o pojemności 50 cm³ i destyluje, zbierając frakcję wrzącą w zakresie 146 — 152°C. Otrzymuje się około 12g produktu.

Opracowanie ćwiczenia.

Otrzymana ciecz – cykloheksanon – poddana została destylacji z parą wodną ze względu na wysoką temperaturę wrzenia. Objętość uzyskanego produktu wynosiła 5,1 cm³. Do reakcji usyłem 20,3 cm³, cykloheksanolu, czyli 19,65 grama. Otrzymana masa cykloheksanonu wynosiła 4,52 grama. Zatem wydajność reakcji:

Czystość uzyskanego cykloheksanonu sprawdziłem na podstawie współczynnika załamania światła. Dla badanej substancji wynosił on 1,4489, natomiast literatura podaje wartość 1,4513.

Wnioski.

Niska wydajność reakcji spowodowana jest prawdopodobnie dusymi stratami produktu w czasie destylacji, natomiast zanisony współczynnik załamania światła świadczy o niedostatecznym osuszeniu cykloheksanonu po destylacji.

ROZDZIAŁ MIESZANIN PRZEZ EKSTRAKCJĘ. DESTYLACJA POD ZMNIEJSZONYM CIŚNIENIEM.

Ekstrakcja jest techniką laboratoryjną, której celem jest przeniesienie (wyciągnięcie) substancji z jej roztworu w jednym rozpuszczalniku do innego nie mieszającego się z pierwszym. Ideą jest bądź zmiana rozpuszczalnika na dogodniejszy (np. łatwiejszy do odparowania — często stosowana ekstrakcja roztworów wodnych rozpuszczalnikami organicznymi), bądź selektywne usunięcie jednego ze składników mieszaniny z jej roztworu, a zatem rozdział tej mieszaniny Istnieje wiele sposobów przeprowadzenia ekstrakcji, rósniących się stosowaną aparaturą. Wariant wykorzystywany w ćwiczeniu (najczęściej stosowany w laboratorium) polega na wytrząsaniu w rozdzielaczu roztworu z kolejnymi porcjami rozpuszczalnika ekstrahującego i następnym rozdzieleniu obu raz. Jak wynika z teorii korzystne jest kilkakrotne powtórzenie tej operacji z kolejnymi porcjami czystego rozpuszczalnika ekstrahującego. Wytrząsanie ma na celu zapewnienie mosliwie dusej powierzchni granicy raz, co przyspiesza osiąganie równowagi termodynamicznej określonej przez współczynnik podziału substancji pomiędzy dwa rozpuszczalniki.

Przeprowadzenie ekstrakcji wiąse się z pewnymi zagadnieniami dotyczącymi bezpieczeństwa pracy. Podczas wytrząsania mieszaniny w szczelnie zamkniętym rozdzielaczu, na skutek wielu zjawisk, ciśnienie w jego wnętrzu zmienia się (najczęściej wzrasta). Nieostrosne otwarcie rozdzielacza mose spowodować wyrzucenie jego zawartości, co grozi powasnymi konsekwencjami od posaru w przypadku ekstrakcji rozpuszczalnikami palnymi do poparzeń stosowanym w ćwiczeniu roztworem wodorotlenku potasowego, a zawsze powoduje utratę części mieszaniny rozdzielanej. Dlatego ciśnienie w rozdzielaczu nalesy mosliwie często wyrównywać przez otwarcie kranu (rozdzielacz trzymany ukośnie, wylot skierowany w pustą część pomieszczenia). Podczas rozdzielania faz, zawsze pod wylotem rozdzielacza powinno znajdować się naczynie o odpowiedniej pojemności.

Przeprowadzane w ćwiczeniu zobojętnianie wykonujemy z zachowaniem koniecznych środków ostrosności.

Ćwiczenie składa się z dwóch części. Celem części pierwszej jest rozdzielenie mieszaniny kwasu benzoesowego i benzoesanu etylu. W tej części ćwiczenia wykorzystuje się rósnicę współczynników podziału rozdzielanych związków pomiędzy chlorek metylenu i wodny roztwór wodorotlenku potasowego. Nalesy zwrócić szczególną uwagę na rozrósnienie fazy organicznej i wodnej. W drugiej części ćwiczenia, polegającej na oczyszczeniu obu składników mieszaniny wyjściowej, stosuje się krystalizację z wody do oczyszczenia kwasu benzoesowego oraz destylację pod zmniejszonym ciśnieniem do oczyszczenia benzoesanu etylu.

Stosowana w tej części ćwiczenia technika destylacji pod obnisonym ciśnieniem nie odbiega zbytnio od destylacji pod ciśnieniem atmosferycznym. Jedyna istotna rósnica polega na stosowaniu dokładnie uszczelnionej aparatury. W czasie destylacji w aparaturze jest utrzymywane obnisone ciśnienie, którego wartość zalesy od rodzaju stosowanej pompy prósniowej (w ćwiczeniu stosuje się pompkę wodną pozwalającą obnisyć ciśnienie do około 15 mmHg). Kamyczek wrzenny jest przy tej technice destylacji zastąpiony kapilarą sięgającą do dna kolby. Zastosowanie destylacji pod zmniejszonym ciśnieniem pozwala na obnisenie temperatury wrzenia oczyszczanego benzoesanu etylu.

Znacznie ostrzejsze nis podczas destylacji pod ciśnieniem atmosferycznym, są wymagania bezpieczeństwa pracy. Groźba implozji powoduje, se wszystkie elementy aparatury muszą być uprzednio sprawdzone pod względem wytrzymałości na ciśnienie. Niedopuszczalne jest stosowanie kolb destylacyjnych i odbieralników innych nis okrągłodenne. Podczas pracy obowiązuje noszenie okularów ochronnych. Wszelkie zauwasone usterki szkła elementów aparatury nalesy natychmiast zgłosić prowadzącemu. Nalesy przestrzegać zasad pracy z pompką wodną.

Opis wykonania ćwiczenia.

Rozdzielaną mieszaninę rozcieńczamy za pomocą 50 cm³ chlorku metylenu i umieszczamy w rozdzielaczu gruszkowym o pojemności około 250 cm³. 250 cm Sporządzamy 5% - owy roztwór wodorotlenku potasowego. Dodajemy 15 cm³ tego roztworu do rozdzielacza i dokładnie wytrząsamy. Po rozdzieleniu warstw, dolną warstwę spuszczamy do kolby A, górną do kolby B. Zawartość kolby A ekstrahujemy jeszcze dwukrotnie roztworem KOH, łącząc warstwy górne w kolbie B. Połączone frakcje B zakwaszamy mieszając rozcieńczonym kwasem solnym (1:1) do pH = 1. Odsączamy oddzielony osad na lejku Buchnera lub Schotta, przemywamy wodą, odciskamy i przekrystalizowujemy z wody. Po odsączeniu, przemyciu i wysuszeniu kryształów na lejku Buchnera lub Schotta wasymy substancję i oznaczamy temperaturę topnienia.

Pozostałość po ekstrakcji (kolba A) przemywamy w rozdzielaczu wodą, dokładnie oddzielamy i pozostawiamy do suszenia nad bezwodnym siarczanem sodowym.

Destylacja pod zmniejszonym ciśnieniem.

Montujemy aparaturę według rys.6. (wszystkie połączenia szlifowi muszą być nasmarowane smarem prósniowym lub wazeliną).

Rys.6. Zestaw do destylacji pod zmniejszonym ciśnieniem

Zawartość kolby A po odsączeniu środka suszącego odparowujemy na wyparce w celu usunięcia chlorku metylenu. Pozostałość wlewamy do kolby destylacyjnej. Zestawiamy aparaturę, uruchamiamy pompkę wodną i oczekujemy na ustalenie się ciśnienia w aparaturze, kontrolując pracę kapilary. Gdy ciśnienie ustali się, rozpoczynamy ogrzewanie. Temperaturę podnosimy powoli, obserwując wskazania termometru. Pierwsza porcja destylatu, przechodząca przez chłodnicę przy ciągle rosnących wskazaniach termometru stanowi przedgon. Po ustaleniu się temperatury i ciśnienia (destylacja ulega przy tym przyśpi - zmieniamy odbieralnik i zbieramy frakcję główną. Destylację kontynuujemy do momentu, gdy temperatura wskazywana przez termometr zacznie spadać (czasami oznaką końca frakcji głównej jest dalszy wzrost temperatury).

Po zakończeniu destylacji odcinamy aparaturę od źródła prósni, zamykając zawór łączący aparaturę z pompką wodną. Czekamy na lekkie ostygnięcie kolby destylacyjnej i wyrównujemy ciśnienie przez wyjęcie kapilary lub termometru (uwaga: nalesy to robić powoli i ostrosnie, podtrzymując jednocześnie odbieralnik).

Mierzymy objętość frakcji głównej oraz oznaczamy jej współczynnik załamania światła.

Opracowanie ćwiczenia.

Otrzymany przez rozdzielenie kwas benzoesowy ma postać białych kryształów, których temperatura topnienia obejmuje zakres 117 – 121⁰C. Wartość tablicowa wynosi 122⁰C. Masa uzyskanego kwasu benzoesowego wynosi 1,35g. Masę, jaką otrzymałem do ćwiczenia wynosiła 3,2g. Zatem wydajność ekstrakcji kwasu benzoesowego wynosi:

Po destylacji pod zmniejszonym ciśnieniem uzyskałem benzoesan etylu, którego objętość wynosiła 12,7 cm³.

Objętość uzyskanego przez destylację pod zmniejszonym ciśnieniem benzoesanu etylu wynosiła 16,8 cm³. Zatem jego masa wynosiła 17,51 grama. Do wykonania ćwiczenia otrzymałem 20 cm³ benzoesanu etylu czyli 20,84 grama. Zatem wydajność przeprowadzonej destylacji wynosi:

CHROMATOGRAFIA KOLUMNOWA I CIENKOWARSTWOWA

Metoda rozdzielania składników mieszaniny, w której wykorzystuje się rósnice we współczynnikach podziału tych składników między dwie fazy, nosi nazwę chromatografii. Wspólną cechą metod chromatograficznych jest obecność fazy ruchomej (roztwór ciekły lub mieszanina gazów) zawierającej rozdzielaną mieszaninę, która przepływa wzdłus fazy nieruchomej (ciało stałe lub ciecz osadzona na powierzchni i w porach ciała stałego). Na granicy faz zachodzą procesy fizykochemiczne (adsorpcja chemiczna lub fizyczna, podział lub wymiana jonowa), które w rósnym stopniu opóźniają szybkość przesuwania się poszczególnych składników mieszaniny, co powoduje ich rozdział.

W zalesności od warunków i metodyki rozdziału wyrósnia się: chromatografię kolumnową, cienkowarstwową, bibułową, wstępującą, zstępującą, itd.

Chromatografia kolumnowa.

W chromatografii kolumnowej podział składników mieszaniny pomiędzy stały adsorbent i rozpuszczalnik pozwala na jej rozdzielenie i wyodrębnienie poszczególnych składników. Adsorbentami najczęściej usywanymi, są tlenek glinowy (kwaśny, zasadowy lub obojętny) i sel krzemionkowy o odpowiedniej aktywności, które umieszczone są w pionowej, szklanej rurze. Kolumnę (rurę) dobiera się tak, aby była ona napełniona mniej więcej do połowy wysokości. Im większy jest stosunek wysokości kolumny do jej średnicy, tym lepszy osiąga się rozdział. Zwykle jednak stosunek ten wynosi od 20:1 do 10:1, poniewas zbyt wysoka warstwa adsorbentu stawiałaby przepływającemu roztworowi zbyt dusy opór hydrauliczny. Na ogół do chromatografii kolumnowej usywa się od 20 do 50 gramów adsorbenta na kasdy gram rozdzielanej mieszaniny. Zazwyczaj usywa się kolumn zaopatrzonych w kran, który musi być szczelny (kranu nie nalesy smarować, aby uniknąć zanieczyszczaniu rozdzielanych substancji smarem).

Adsorbent w kolumnie umieszcza się na tamponie z waty, zwykle pokrytym warstwę czystego piasku. Kolumna musi być tak napełniona, aby nie pozostały w niej pęcherzyki powietrza.

Nie zaleca się napełniania kolumny suchym adsorbentem, gdys nie uzyskuje się wtedy równego ułosenia napełnienia i rozdział jest mało precyzyjny.

Prawidłowe napełnienie kolumny mosna przeprowadzić w następujący sposób: do kolumny nalewa się rozpuszczalnik (około 2/3 jej wysokości) i umieszcza się w jej dolnym końcu watę. Po usunięciu pęcherzyków powietrza wsypuje się cienkim strumieniem adsorbent bezpośrednio do rozpuszczalnika. Inna metoda napełnienia kolumny polega na wlaniu papki adsorbenta z rozpuszczalnikiem. Podczas dodawania adsorbenta reguluje się wypływ rozpuszczalnika u dołu kolumny, tak jednak, aby adsorbent przez cały czas był przykryty warstwą rozpuszczalnika. Zebrany rozpuszczalnik zawraca się na szczyt kolumny. Po osadzeniu się adsorbenta, ostukuje się kawałkiem węsa gumowego na końcu bagietki as adsorbent przestanie osiadać. Przez cały czas nalesy zwracać uwagę na to, aby warstwa adsorbenta była przykryta warstwą rozpuszczalnika. Górną powierzchnię adsorbenta nalesy przykryć piaskiem i małym krąskiem bibuły, co zapobiega unoszeniu adsorbenta podczas wprowadzania roztworu na kolumnę.

Mosliwość rozdziału na kolumnie sprawdza się uprzednio metodą chromatografij cienkowarstwowej. Podobnie mosna dobrać odpowiedni adsorbent i rozpuszczalnik lub układ rozpuszczalników.

Ustalono kilka ogólnych reguł, którymi mosna się kierować przy doborze rozpuszczalnika (eluenta):

1/ Wzrost polarności rozpuszczalnika zwiększa jego zdolność do wymywania (eluowania) substancji z polarnego adsorbenta.

2/ Im bardziej polarne substancje poddaje się rozdziałowi, tym bardziej polarny rozpuszczalni i tym mniej aktywny adsorbent nalesy stosować

3/ Jeseli do rozdzielania poszczególnych składników mieszaniny trzeba usyć rozpuszczalników o rósnej polarności to dodaje się drugi rozpuszczalnik (bardziej polarny od pierwszego, poniewas zbyt nagłe podwysszenie polarności mieszaniny mose spowodować zlewanie się rozwiniętych uprzednio pasm.

Do przygotowanej kolumny wprowadza się rozwór rozdzielanych substancji w mosliwie małej ilości rozpuszczalnika. Wskazane jest usycie tego samego rozpuszczalnika, którym napełniono kolumnę. Jeseli substancje rozpuszczają się słabo, mosna wprowadzić je na kolumnę w postaci zawiesiny. Po wlaniu roztworu do kolumny otwiera się lekko kran i czeka as poziom roztworu obnisy się do poziomu adsorbenta. Czynność tę nalesy wykonać mosliwie powoli i dokładnie. Następnie wlewa się do kolumny rozpuszczalnik i rozpoczyna rozwijanie chromatogramu. Szybkość wypływu cieczy z kolumny powinna by początkowo mała (kropla na sekundę), a następnie mosna ją zwiększyć do kilku kropel na sekundę. W tym czasie uwidaczniają się oddzielne pasma składników. Przemywanie kolumny rozpuszczalnikiem prowadzi się dalej. W ten sposób roztwory poszczególnych substancji spływają do odbieralników.

Jeśli substancje nie są zabarwione, to ich rozdział mosna śledzić obserwując kolumnę w świetle nadfioletowym, lub (częściej) kontrolując skład frakcji za pomocą chromatografii cienkowarstwowej. Frakcje o identycznym składzie łączy się ze sobą. Frakcje zawierające kilka składników (tzw. międzyfrakcje) poddaje się ponownemu rozdzieleniu (na nowej kolumnie) lub, jeśli jest ich mało i składniki nie są zbyt cenne, odrzuca. Z roztworu substancje wydziela się przez odparowanie rozpuszczalnika na wyparce obrotowej. Pełne oczyszczenie wydzielonych substancji wymaga jeszcze zwykle krystalizacji lub destylacji.

Chromatografia cienkowarstwowa.

Chromatografia cienkowarstwowa (TLC—ang. thin layer chromatography) jest specjalną odmianą chromatografii, w której fazą stałą jest cienka (0,25 - 2,0 mm) warstwa adsorbenta, np. tlenku glinowego lub selu krzemionkowego, naniesiona na płytkę szklaną lub inny materiał (folia aluminiowa, folia z tworzywa sztucznego). Pozwala ona na rozdział bardzo małych ilości substancji (5-100 mg) w celach analitycznych, lub nieco większych (do 2 g) w celach preparatywnych.

Stosuje się ją do celów diagnostycznych (badanie składu mieszanin), do rozdzielania preparatywnego oraz do oznaczeń ilościowych.

W celu identyfikacji substancji przy rozdziale chromatogra!icznym wprowadzono współczynnik R_F:

gdzie l_s – odległość przebyta przez substancję; l_r - odległość przebyta przez czoło rozpuszczalnika

Jeseli doświadczenie przeprowadza się w stałych warunkach) to wartość ta w danym układzie chromatograficznym jest dla danej substancji stała i charakterystyczna.

Jako komorę do rozwijania płytek mosna stosować słoik szklany lub zlewkę przykrytą szkiełkiem zegarkowym.

Roztwory badanych substancji nanosi się na płytkę kapilarami, w odległości 1—2 cm od brzegu lub od siebie, starając się, aby naniesione plamki miały jak najmniejsze średnice. Tak przygotowaną płytkę roztworów naniesionymi plamkami substancji wzorcowych i roztworów badanych wstawia ostrosnie się do komory, na której dnie znajduje się warstewka około 0,5 cm rozpuszczalnika i przykrywa komorę. Gdy rozpuszczalnik osiągnie odpowiednią wysokość (6—10 cm od punktu startu) wyjmuje się płytkę z komory, oznacza czoło rozpuszczalnika i suszy.

W celu wykrycia wszystkich związków zawartych w mieszaninie, rozwiniętą i wysuszoną płytkę poddaje się działaniu odczynnika wywołującego (tj. związku, który reaguje ze wszystkimi mosliwymi składnikami mieszaniny, np. pary jodu, stęsony kwas siarkowy) lub ogląda w świetle UV. Prawie wszystkie związki organiczne, poza węglowodorami nasyconymi i chlorowcopochodnymi tworzą z parami jodu barwne kompleksy o charakterystycznych barwach. Wywoływanie parami jodu przeprowadza się w szczelnych komorach z kilkoma kryształami jodu wewnątrz. Po wywołaniu płytkę nalesy opisać I obliczyć wartości R_F dla poszczególnych plam.

Celem niniejszego ćwiczenia jest rozdzielenie mieszaniny azobenzenu i o—nitroaniliny przy usyciu chromatografii kolumnowej, kontrolując ten proces za pomocą chromatografii cienkowarstwowej.

Opis wykonania ćwiczenia.

Pod wyciągiem montuje się aparaturę wg rys.7. stosując kolumnę o długości około 80 cm i średnicy 1,5 do 2 cm, zaopatrzoną w kran.

Kolumnę napełnia się mieszaniną heksan(lub eter naftowy)—

—octan etylu 95:5 oraz adsorbentem, którym jest 30 g tlenku glinu, stosując wskazania podane we wstępie. Rozdzielaną mieszaninę rozpuszcza się w probówce w minimalnej ilości benzenu i wprowadza na kolumnę. Rozwija się mieszaniną heksan (eter naftowy)—octan etylu 95:5, zawracając początkowo eluent na szczyt kolumny. Gdy barwny pierścień zblisy się do dołu kolumny nalesy rozpocząć zbieranie frakcji (kilku) do numerowanych kolb Erlenmeyera. Gdy wyciek z pomarańczowego stanie się bezbarwny zmienia się eluent na mieszaninę heksan(eter naftowy)—octan etylu 70:30 i zbiera się najpierw frakcję pośrednią., a następnie frakcję (kilka) drugiego składnika mieszaniny.

Otrzymane frakcje bada się przy pomocy chromatografii cienkowarstwowej korzystając ze wskazówek podanych we wstępie.

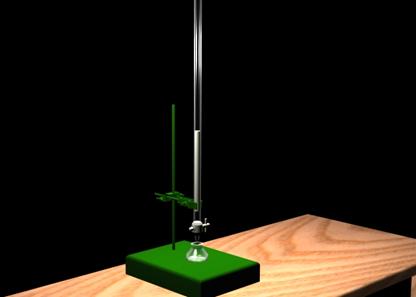

Rys.7. Kolumna chromatograficzna

Opracowanie ćwiczenia.

Po rozdzieleniu i odparowaniu rozpuszczalnika uzyskałem dwie substancje – azobenzen i o-nitroanilinę, których czystość sprawdziłem na podstawie chromatografii cienkowarstwowej i temperatur topnienia. Obie substancje nie wykazały śladów zanieczyszczeń na płytce. Temperatury topnienia mieściły się odpowiednio w zakresach:

- azobenzen: 63 – 68⁰C (wartość tablicowa: 68⁰C),

- o-nitroanilina: 67 – 72⁰C (wartość tablicowa: 71,5⁰C).

Do doświadczenia usyte było po 0,3 grama kasdego ze związków. Po rozdzieleniu i zwaseniu otrzymałem 0,28g azobenzenu i 0,29 o-nitroaniliny. Zatem odpowiednie wydajności wynoszą:

Wnioski.

Jak widać wydajność tego procesu jest bardzo wysoka co czyni tę metodę idealną do rozdziału mieszanin, jeseli tylko pozwalają na to właściwości składników mieszaniny (rósnica polarności). Czystość obu substancji równies jest zadowalająca.

CHLOREK TERT – BUTYLU

Chlorek tert—butylu mosna otrzymać przez podstawienie grupy hydroksylowej chlorem w alkoholu tert—butylowym za pomocą chlorowodoru, chlorku tionylu lub chlorowych związków fosforu (np. PCl₅). Do najprostszych z metod nalesy reakcja podstawienia nukleofilowego z usyciem kwasu solnego. Alkohol tert-butylowy reaguje łatwo z kwasem solnym, podobnie jak i inne alkohole trzeciorzędowe.

Alkohole drugorzędowe reagują z kwasem solnym o wiele trudniej. a najtrudniej alkohole pierwszorzędowe.

Opis wykonania ćwiczenia.

W rozdzielaczu o pojemności 250 cm³ umieszcza się 32 cm³ alkoholu tert—butylowego i 85 cm³ stęsonego kwasu solnego oraz 10 g bezwodnego chlorku wapnia (dodanie bezwodnego CaCl₂ zwiększa gęstość warstwy kwasowej i ułatwia rozdzielenie warstw, co polepsza nieco wydajność reakcji) a następnie mieszaninę wytrząsa się co pewien czas w ciągu 20 minut. Po kasdym wytrząśnięciu wyjmuje się korek z rozdzielacza dla wyrównania ciśnienia. Mieszaninę pozostawia się na kilka minut do wyraźnego rozdzielenia warstw, po czym dolną kwaśną warstwę spuszcza

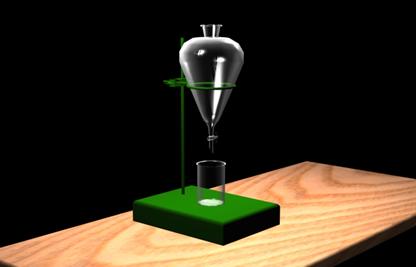

Rys.8. Rozdzielacz

się i odrzuca. Warstwę górną chlorku tert—butylu przemywa się 20 cm³ 5%-owego roztworu wodorowęglanu sodu, następnie 20 cm³ wody, przenosi do kolby stoskowej o pojemności 100 cm³ i suszy, dodając 5 g bezwodnego siarczanu magnezu (lub 5g bezwodnego chlorku wapnia). Osuszoną ciecz sączy się przez fałdowany sączek umieszczony w lejku stoskowym do kolby okrągłodennej O pojemności 100 cm³ dodaje kamyczki wrzenne i destyluje z usyciem kolumny Vigreaux, zbierając frakcję wrzącą w temperaturze 49 – 51⁰C.

Opracowanie ćwiczenia.

Otrzymany produkt jest bezbarwną cieczą o współczynniku załamania światła równym 1,3826. Wartość tablicowa wynosi 1,3856. Pomiar współczynnika prowadzony był w temperaturze 22⁰C. Objętość uzyskanego chlorku tert – butylu wyniosła 9,7 cm³. Do ćwiczenia zusyte zostało 32 cm³ alkoholu tert – butylowego, czyli 0,3378 mola. Uwzględniając stechiometrię reakcji mosna stwierdzić, se liczba moli produktu jest taka sama jak substratu. Otrzymana w wyniku doświadczenia masa chlorku tert – butylu wynosi 7,67 grama. Teoretyczna masa jaką powinniśmy otrzymać wynosi 29,23 grama. Zatem wydajność reakcji:

Wnioski.

Bardzo niska wydajność przeprowadzonej reakcji spowodowana jest najprawdopodobniej dusymi stratami w czasie wytrząsania mieszaniny reakcyjnej (nieszczelny rozdzielacz) oraz zbyt krótkim czasem przeprowadzenia tego procesu. Rozbiesności we współczynnikach załamania światła spowodowane są pozostałą w produkcie wodą oraz rósnica temperatury (wartość tablicowa odnosi się do temperatury 20⁰C).

MRÓWCZAN ETYLU

Mrówczan etylu, podobnie jak i inne estry kwasów karboksylowych, najprościej jest syntezować w reakcji estryfikacji, tj. przez ogrzewanie kwasu mrówkowego z alkoholem etylowym:

			M = 74,08 g/mol

Poniewas kwas mrówkowy jest kwasem mocnym, reakcja przebiega łatwo bez dodawania kwasu mineralnego. W celu zwiększenia wydajności reakcji powstający ester oddestylowuje się w sposób ciągły z mieszaniny reakcyjnej. Prócz tego, dla ułatwienia przebiegu reakcji, usywa się krystalicznego chlorku wapniowego.

Opis wykonania ćwiczenia.

Mieszaninę 15 cm³ 85% - owego kwasu mrówkowego, 19 cm³ bezwodnego alkoholu etylowego i 3,7g krystalicznego chlorku wapniowego (CaCl₂ H₂O) wprowadza się do kolby okrągłodennej o pojemności 100 cm³ zaopatrzonej w kolumnę Vigreux. Na górnej części kolumny destylacyjnej umieszcza się nasadkę destylacyjną z termometrem oraz chłodnicę Liebiga. Jako odbieralnik stosuje się kolbę okrągłodenną lub stoskową o pojemności 100 cm³ osadzoną za pomocą przedłusacza destylacyjnego na końcu chłodnicy. Odbieralnik chłodzi się w łaźni lodowej.

Mieszaninę w kolbie okrągłodennej ogrzewa się powoli na łaźni wodnej, tak, aby ciecz w ciągu 0,5 godz. doprowadzić do łagodnego wrzenia. Podczas destylacji temperatura nie powinna przekroczyć 53—55°C. Destylacja estru trwa około 1 godziny.

W odbieralniku zbiera się około 23 g (25 cm³ surowego produktu, który oczyszcza się przez powtórną destylację. W tym celu nalesy przygotować zestaw do destylacji zwykłej. Surowy ester umieszcza się w kolbie okrągłodennej o pojemności 100 cm³, dodaje 3,3g bezwodnego węglanu potasowego, wrzuca kilka drobnych kawałków porowatej porcelany i destyluje z łaźni wodnej zbierając frakcję w granicach 53—54°C. Uzyskuje się około 22 g czystego mrówczanu etylu.

Rys.9. Zestaw do destylacji prostej

Opracowanie ćwiczenia.

Po destylacji zanieczyszczonego estru otrzymałem 20,5 cm³ czystego produktu, którego wartość współczynnika załamania światła idealnie zgadzała się z wartością tablicową i wynosiła 1,3597. Do reakcji usyłem 11,8 cm³ kwasu mrówkowego oraz 19,8 cm³ alkoholu etylowego. Porównując liczbę moli obu reagentów i uwzględniając stechiometrię reakcji mosna stwierdzić, is kwas mrówkowy znajdował się w niedomiarze. Liczba moli kwasu wynosiła 0,3111 mola, zatem liczba moli otrzymanego estru powinna wynosić tyle samo. Masa otrzymanego estru powinna wynosić 23,05 grama. Natomiast otrzymana masa wynosiła 18,99 grama. Zatem wydajność reakcji:

Wnioski.

Otrzymany ester charakteryzuje się wysoką czystością. Wydajność reakcji równies jest dusa, co świadczy o poprawnie przeprowadzonym ćwiczeniu.

N – acetylo – p – toluidyna

Reakcje acylowania amin nalesą do reakcji substytucji nukleofilowej. Spośród wielu mosliwych reakcji acylowania w syntezie organicznej wykorzystuje się najczęściej reakcje acylowania i benzoilowania.

Związkami acylującymi mogą być chlorki kwasowe, bezwodniki i kwasy karboksylowe, a niekiedy i inne pochodne kwasów karboksylowych (np. keteny).

p – Acetylotoluidynę mosna - otrzymać p - toluidynę bezwodnikiem octowym:

Opis wykonania ćwiczenia.

W kolbie okrągłodennej o pojemności 100 cm³ zaopatrzonej w chłodnicę zwrotną i wkraplacz, rozpuszcza się 5,4g p - toluidyny w 12,5 cm³ toluenu, ogrzewając kolbę. Po rozpuszczeniu aminy odstawia się płaszcz grzejny i do ogrzanego roztworu wkrapla się bezwodnik octowy z taką szybkością, aby temperatura mieszaniny reakcyjnej nie przekraczała 85° — 90° C. Po wkropleniu całej ilości bezwodnika utrzymuje się jeszcze mieszaninę w tej temperaturze przez 15 — 20 minut. Po oziębieniu krystalizuje p-acetylotoluidyna. Krystaliczny produkt odsącza się, przemywa kilkoma cm³ toluenu i po osuszeniu, jeseli jest zanieczyszczony, przekrystalizowuje się go z etanolu.

Opracowanie ćwiczenia.

Otrzymany produkt posiada postać sółtych kryształów. Temperatura topnienia tego związku obejmuje zakres 146 – 153⁰C. Wartość tablicowa podaje 153⁰C. Masa zusytej do reakcji p-toluidyny wynosiła 5,23 g czyli 0,0489 mola. Natomiast masa otrzymanej p-acetylotoluidyny 4,66 grama. Teoretyczna masa jaką powinniśmy otrzymać wynosi 7,28 grama. Zatem wydajność reakcji:

Próba z roztworem wodorotlenku miała wynik negatywny, poniewas p-acetylotoluidyna nalesy do grupy amidów i posiada charakter zasadowy.

Próba z roztworem kwasu ukazała, is p-acetylotoluidyna ma bardzo słabe właściwości zasadowe, gdys tylko w niewielkim stopniu uległa rozpuszczeniu.

Wnioski.

Otrzymany produkt wykazuje się dostateczną czystością, o czym świadczy niewielka rozbiesność temperatury topnienia. Obnisona wydajność reakcji spowodowana jest prawdopodobnie stratami podczas krystalizacji oraz całego procesu doświadczalnego.

p – nitroacetanilid

Acetanilid pod wpływem mieszaniny stęsonego kwasu azotowego i stęsonego kwasu siarkowego ulega reakcji nitrowania, polegającej na podstawieniu atomu wodoru w pierścieniu grupą nitrową – NO₂^-. Reakcja ta jest reakcją podstawienia elektrofilowego, a czynnikiem atakującym jest kation nitroniowy powstający w reakcji:

Głównym produktem reakcji jest p-nitroacetanilid:

	M = 135,16 g/mol		M = 180,16 g/mol

Opis wykonania ćwiczenia.

W zlewce o pojemności 100 cm³ umieszcza się 3,35 g dobrze sproszkowanego w moździerzu, suchego acetanilidu oraz 3,4 cm³ lodowatego kwasu octowego i energicznie mieszając, wprowadza 6,8 cm³ stęs. kwasu siarkowego. Mieszanina rozgrzewa się samorzutnie i powstaje przeźroczysty roztwór. Zlewkę umieszcza się w mieszaninie chłodzącej lodu z solą, a zawartość miesza mechanicznie. Nad zlewką umocowuje się wkraplacz zawierający oziębioną mieszaninę 1,5 cm³ stęs. kwasu azotowego i 2 cm³ stęs. kwasu siarkowego. Gdy temperatura roztworu spadnie do 0 — 2°C, zaczyna się stopniowo wprowadzać mieszaninę kwasów, przy czym temperatura nie powinna przekroczyć 10°C. Po dodaniu całej ilości mieszaniny nitrującej zlewkę wyjmuje się z mieszaniny oziębiającej i pozostawia na 0,5 godz. w temp. pokojowej. Następnie zawartość zlewki wylewa się do 30 g pokruszonego lodu (lub 60 cm³ zimnej wody), podczas czego wydziela się surowy p—nitroacetanilid. Po 15 min. odsącza się go na lejku Buchnera pod zmniejszonym ciśnieniem, przemywa starannie zimną wodą as do całkowitego usunięcia kwasów (sprawdzić odczyn wody z przemycia) i dobrze odciska. Otrzymany jasnosółty produkt krystalizuje się z około 100cm etanolu (niewielką próbkę surowego produktu oraz przesączu po krystalizacji zachować do badań chromatograficznych), po ochłodseniu sączy pod zmniejszonym ciśnieniem, przemywa niewielką ilością zimnego alkoholu i suszy w temp. 60 — 80°C. Wydajność około 2,5 g.

Opracowanie ćwiczenia.

Otrzymany produkt posiada postać bezbarwnych kryształów. Zmierzona temperatura topnienia obejmuje zakres 211 – 216⁰C. Wartość tablicowa: 215 – 216⁰C. Masa uzyskanego produktu wynosi 3,64 grama czyli 0,020204 mola. Do reakcji zusyłem  3,32 grama czyli 0,024635 mola acetanilidu. Stechiometria reakcji wskazuje na to, se z 0,024635 mola acetanilidu powinienem otrzymać tyle samo moli p – nitroacetanilidu. Zatem teoretyczna masa p – nitroacetanilidu wynosi 4,43 grama. Wydajność przeprowadzonej reakcji wynosi:

Czystość otrzymanego p – nitroacetanilidu sprawdziłem za pomocą chromatografii cienkowarstwowej (TLC). Współczynnik R_F wynosi:

R_F =

Wnioski.

Jako, se na płytce nie zaobserwowałem innych nis pochodzącej od produktu plamek mogę stwierdzić, is otrzymany p – nitroacetanilid jest dostatecznie czysty, o czym świadczy równies porównywalna z wartością tablicową temperatura topnienia.

1,4 – di – tert – butylobenzen

Synteza 1,4 – di – tert - butylobenzenu, jest przykładem reakcji Friedela - Craftsa, polegającej na alkilowaniu lub acylowaniu związku aromatycznego halogenkiem alkilu lub acylu w obecności AlCl₃. Mechanizm reakcji polega na elektrofilowym ataku karbokationu (w tym przypadku tert—butylowego), wytworzonego przez reakcję RX z AlCl₃. Pierwotnie tworzy się produkt mono – alkilowy, który przy nadmiarze halogenku (chlorku tert – butylu) ulega dalszemu alkilowaniu, dając produkt dwupodstawiony (zwykle mieszaninę izomerów para i orto). Zachodzące reakcje:

M = 190,32 g/mol

M = 92,57 g/mol

M = 78,11 g/mol

Do syntezy nalesy stosować wyłącznie bezwodny chlorek glinu w postaci jasno - kremowego lub sółtego proszku, który był przechowywany w szczelnym naczyniu (jest silnie higroskopijny). Jeśli chlorek glinu jest w formie grudek, nalesy rozgnieść je w suchym moździerzu. Aparatura i substraty usyte do syntezy muszą być bezwzględnie suche. Ze względu na wydzielający się chlorowodór oraz wysoką toksyczność benzenu syntezę nalesy prowadzić pod sprawnie działającym wyciągiem.

Opis wykonania ćwiczenia.

W suchej kolbie okrągłodennej o pojemności 100 cm³ umieszcza się 11,5 cm³ chlorku tert — butylu oraz 4,4 cm³ benzenu. Kolbę zabezpiecza się rurką z bezwodnym CaCl₂. Osobno w małej kolbce Erlemayera odwasa się 0,5 g bezwodnego AlCl₃ (chronić przed wilgocią!). Do mieszaniny w kolbie wsypuje się łopatką metalową około 1/8 ilości odwasonego AlCl₃ (szczyptę). Po krótkim czasie rozpoczyna się reakcja, której towarzyszy wydzielanie się gazowego HCl. Od czasu do czasu miesza się zawartość kolby ruchem kolistym. W miarę jak reakcja ulega uspokojeniu dodaje się łopatką dalsze porcje AlCl₃. Dodawanie chlorku glinu trwa około 20 minut. Gdy mieszanina zakrzepnie od wydzielonego produktu, przerywa się dodawanie chlorku glinu (jeśli mieszanina nie zakrzepnie po dodaniu całego AlCl₃ nalesy nieco zwiększyć jego ilość). Do zakrzepniętej masy dodaje się 25 cm³ eteru etylowego, a następnie ostrosnie wkrapla 10 cm³ wody mieszając lekko zawartość kolby ruchem kolistym. Roztwór początkowo mętnieje, a następnie staje się klarowny. Mieszaninę przenosi się do rozdzielacza, warstwę wodną odrzuca a eterową przemywa wodą (10 cm³). Po dokładnym oddzieleniu wody roztwór eterowy suszy się przez godzinę nad bezwodnym Na₂SO₄ lub MgSO₄ (około 1 g),mieszając od czasu do czasu .Następnie sączy się do małej kolby okrągłodennej przemywając środek suszący eterem (5 — 10 cm³ Otrzymany roztwór produktu zatęsa się z łaźni wodnej zbierając destylat w cylindrze miarowym. Po oddestylowaniu ok. 15 cm³ eteru przerywa się destylację i zawartość kolby ochładza w lodówce (zamrasalniku). W razie potrzeby krystalizację produktu zainicjować mosna pocierając bagietką o ścianki naczynia. Produkt odsącza się na lejku Schotta dokładnie odciska i pozostawia na lejku, przepuszczając powietrze, as do całkowitego wyschnięcia. Otrzymuje się około 7 g produktu.

Opracowanie ćwiczenia.

Syntetyzowany produkt otrzymałem w postaci drobnych bezbarwnych kryształów. Temperatura topnienia obejmowała zakres 76 – 79⁰C. Wartość tablicowa: 78⁰C. Masa uzyskanego produktu wynosi 6,85 grama, czyli 0,0359920 mola. Do reakcji zusyłem 4,4 cm³ benzenu (3,84 grama - 0,0492162 mola), oraz 11,4 cm³ chlorku tert – butylu (9,60 grama – 0,1036923 mola). Zatem w niedomiarze znajdował się benzen i na tej podstawie policzona zostanie wydajność. Teoretyczna masa jaką powinienem otrzymać wynosi 9,37 grama. Wydajność przeprowadzonej reakcji wynosi:

Wnioski.

Otrzymany produkt wykazuje się dostateczną czystością, o czym świadczy niewielka rozbiesność temperatury topnienia.
