Projekt 2.
Przygotowanie składki wizytówek do druku na drukarce atramentowej

Ćwiczenie to łączy się z poprzednim. Wykonałeś już pojedynczą wizytówkę, oraz komplet prowadnic ułatwiający układanie użytków na stronie. Użytkiem będziemy nazywać kompletnie wykonany projekt pojedynczej pracy. W tym przypadku pojedynczą wizytówkę.

Dla potrzeb druku na jednej stronie umieścisz kilka użytków, dzięki czemu proces druku wielu wizytówek będzie szybszy i bardziej ekonomiczny.

Jako że będziesz pracował z wizytówką bez określonego spadu, montaż zostanie wykonany na ostro, czyli poszczególne użytki będą stykały się krawędziami.

[JAZ1]

Zagadnienia omówione w projekcie

duplikowanie obiektów,

powielanie funkcją Step and Repeat,

rysowanie linii,

edycja widoków — narzędzie Zoom.

Praktyka

1. Wybierz z palety Tools narzędzie Item i zaznacz nim zgrupowaną wizytówkę.
2. Kolejnym krokiem będzie utworzenie kopii. Mając zaznaczoną wizytówkę wciśnij na klawiaturze skrót Ctrl+D, lub wybierz polecenie Item | Duplicate. Na stronie pojawi się jeszcze jedna wizytówka.

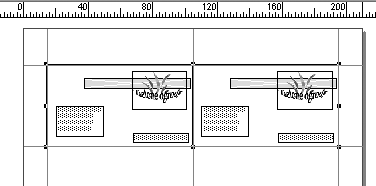

3. Używając nadal narzędzia Item przesuń wizytówkę w miejsce po prawej stronie pierwszej, tak aby „wskoczyła” ona między prowadnice.
4. Zaznacz teraz obydwie wizytówki. Kliknij w pierwszą, wciśnij klawisz Shift i nie puszczając go kliknij w drugą.
5. Wybierz polecenie Item | Group. Otrzymasz grupę dwóch wizytówek.

6. Następnym krokiem będzie wypełnienie pozostałych miejsc na stronie, które określają ustawione prowadnice. Oczywiście mógłbyś skorzystać z opcji wykorzystanej w punkcie 2., ale jeśli można coś zrobić szybciej i łatwiej, to czemu z takiej okazji nie skorzystać. Quark posiada bardzo użyteczną opcję Step and Repeat. Wybierz polecenie z menu głównego Item | Step and Repeat lub wciśnij skrót Ctrl+Alt+D
7. W oknie dialogowym opcji tworzenia i rozmieszczania kopii znajduje się kilka okienek do uzupełnienia. Pozostało Ci do zapełnienia cztery wiersze wizytówek. Zatem w pole Repeat Count wpisz wartość
8. Opcja Horizontal Offset ustala przesunięcie obiektów w poziomie. W naszym przypadku opcja ta nie jest potrzebna, więc wpisz tu wartość . W polu Vertical Offset powinieneś wpisać wartość równą wysokości wizytówki, czyli 50 mm
9. Kliknij OK, aby zatwierdzić ustawienia. Resztę zrobi Quark.

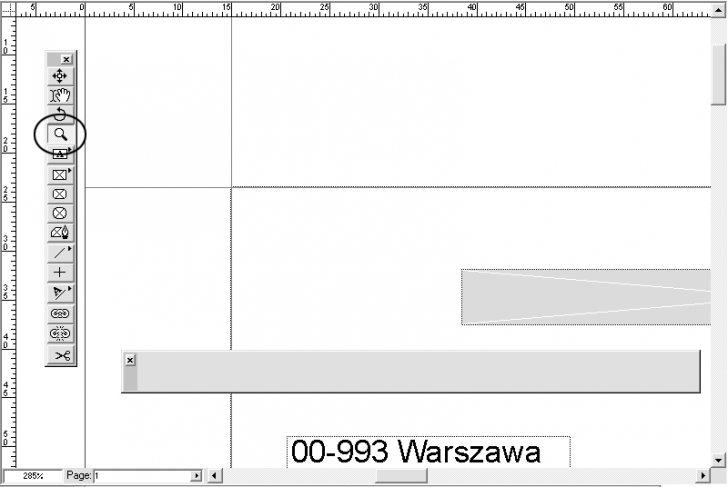

10. Właściwie byłby to koniec, gdyby nie fakt, że po wydrukowaniu takiej strony trzeba podocinać poszczególne wizytówki do ich formatu właściwego. W tym celu musisz utworzyć jeszcze znaczniki cięcia. Wybierz z palety Tools narzędzie Zoom i narysuj nim prostokątną selekcję lewego górnego narożnika całej strony, tak aby widzieć na ekranie tylko róg pierwszej wizytówki i dwie prowadnice.

11. Wybierz z palety Tools narzędzie Line służące do rysowania linii prostych. Kliknij kursorem w prowadnicę pionową w miejscu nieco ponad (ok. 2 – 3 mm) krawędzią wizytówki.

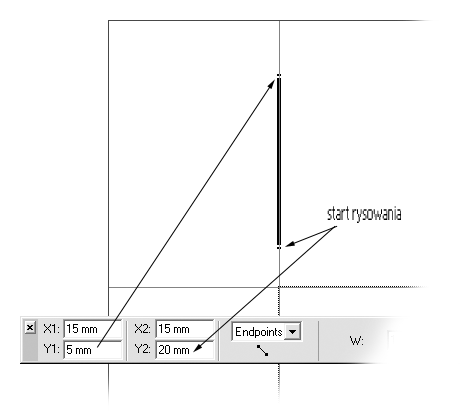

12. Następnie wciśnij klawisz Shift, który będzie wymuszał rysowanie linii pionowej lub poziomej w zależności od kierunku pierwszego przesunięcia kursora. Przemieść kursor do góry wzdłuż prowadnicy. W tym samym czasie obserwuj wskazania palety Measurements i opcji oznaczonej symbolem Y1 i Y2, gdyż w tej właśnie płaszczyźnie odbywa się rysowanie i ruch kursora. Narysuj tak długą linię (wysoką), aby różnica pomiędzy wartościami Y1 i Y2 wyniosła ok. 15 mm. Odczyt sprawdzaj w opcji Y1

13. Zaznacz narysowaną linię narzędziem Item i w palecie Measurements oznaczonej literą W wpisz wartość grubości linii – 0,5 mm. Ustawienie zatwierdź klawiszem Enter

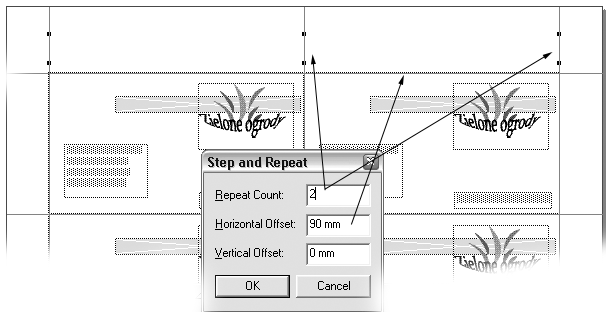

14. Mając nadal zaznaczoną linię, wywołaj okno Step and Repeat poleceniem Item | Step and Repeat. W oknie opcji Repeat Count wpisz wartość . W polu niżej wpisz szerokość wizytówki, czyli 90 mm. Ostatnią opcję ustaw na . Kliknij OK

15. Zaznacz utworzone dotychczas znaczniki i zgrupuj wciskając skrót Ctrl+G

Wywołaj ponownie okno Step and Repeat i w opcji Repeat Count wpisz wartość 1 mm. Opcję Horizontal Offset ustaw na , a w okno opcji Vertical Offset wpisz wartość 265 mm. O taką wartość musisz przemieścić znaczniki, aby znalazły się na dole strony. Ustawienia zatwierdź przyciskiem OK

16. Czas na linie poziome. Powiększ ponownie lewy górny narożnik strony i narysuj narzędziem Line poziomą linię. Tym razem odczyt długości linii kontroluj w opcjach opisanych X1 i X2
17. W palecie Measurements ustaw grubość linii na 0,5 pt
18. Wciśnij skrót Ctrl+Alt+D, aby wywołać paletę Step and Repeat. W opcjach ustaw ilość pięciu kopii przesuniętych w pionie (Vertical Offset) co 50 mm. Wartość Horizontal Offset ustaw na zero. Na koniec kliknij przycisk OK
19. Zaznacz wszystkie otrzymane linie rysując prostokątną selekcję narzędziem Item .

20. Wciśnij skrót Ctrl+G, aby zgrupować wszystkie linie.
21. Czeka Cię ostatnia wycieczka do opcji Step and Repeat. Wywołaj okno opcji i ustaw następujące wartości: Repeat Count Horizontal Offset Vertical Offset . Zatwierdź ustawienia klikając przycisk OK

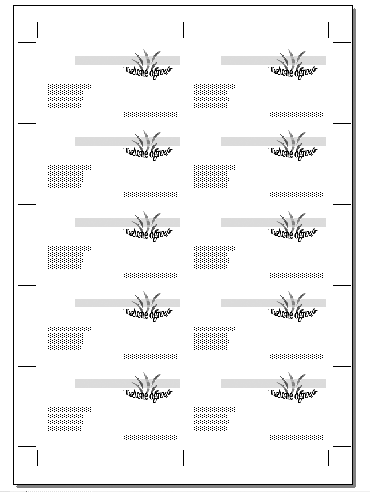

22. Aby zobaczyć efekt swojej pracy bez prowadnic i ramek, wciśnij klawisz F7
